ГОСТ ISO 4032-2014 Гайки шестигранные нормальные
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ НОРМАЛЬНЫЕ (ТИП 1)
Классы точности А и В
Hexagon regular nuts (style 1). Product grades A and В
Дата введения 2017-01-01
1 Область применения
Настоящий стандарт устанавливает характеристики шестигранных нормальных гаек (тип 1), с резьбой от М1.6 до М64 включительно, класса точности А для резьбы О < М16 и класса точности В для резьбы D> М16.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ISO 724, ISO 898-2, ISO 965-1. ISO 3506-2 и ISO 4759-1.
Примечание — Для шестигранных высоких гаек (тип 2), см ISO 4033.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для дати- рованных ссылок применяют только указанное издание ссылочного документа.
ISO 225:2010 Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions (Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров)
ISO 724:1993 ISO general-purpose metric screw threads — Basic dimensions (Резьбы метрические ISO общего назначения. Основные размеры)
ISO 898-2:2012 Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2: Nuts with specified property classes — Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы)
ISO 965-1:2013 ISO general-purpose metric screw threads — Tolerances — Part 1: Principles and ba- sic data (Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные данные)
ISO 3269:2000 Fasteners —Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 3506-2:2009 Mechanical properties of corrosion-resistant stainless steel fasteners — Part 2: Nuts (Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 2. Гайки)
ISO 4042:1999 Fasteners — Electroplated coatings (Изделия крепежные. Электролитические по- крытия)
ISO 4759-1:2000 Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, В and С (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А. В и С)
ISO 6157-2:1995 Fasteners — Surface discontinuities — Part 2: Nuts (Изделия крепежные. Дефекты поверхности. Часть 2. Гайки)
ISO 8839:1986 Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-fer- rous metals (Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов)
ISO 8992:2005 Fasteners — General requirements for bolts, screws, studs and nuts (Изделия крепеж- ные. Общие требования для болтов, винтов, шпилек и гаек)
ISO 10683:2000 Fasteners — Non-electrolytically applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинкламельные покрытия)
Издание официальное
ISO 10684:2004 Fasteners — Hot dip galvanized coatings (Изделия крепежные. Покрытия, нанесен- ные методом горячего цинкования)
ISO 16048:2003 Passivation of corrosion-resistant stainless-steel fasteners (Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали)
3 Размеры

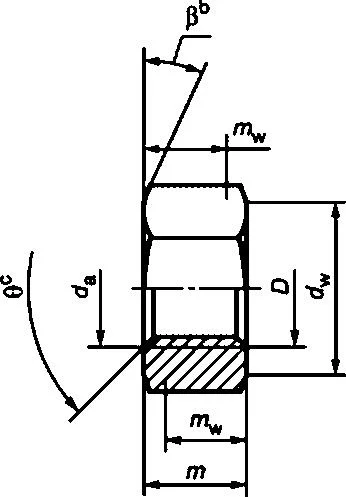

Размеры гаек указаны на рисунке 1 и в таблицах 1 и 2.
Символы и обозначения размеров по ISO 225
Таблица 1
В миллиметрах
|
Резьба D |
М1.6 |
М2 |
М2.5 |
М3 |
М4 |
М5 |
Мб |
М8 |
М10 |
М12 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
0,35 |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1 |
1.25 |
1,5 |
1.75 |
||
|
С |
не более |
0,20 |
0,20 |
0,30 |
0,40 |
0,40 |
0,50 |
0,50 |
0,60 |
0,60 |
0,60 |
|
не менее |
0,10 |
0,10 |
0,10 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
|
|
|
не более |
1,84 |
2,30 |
2,90 |
3,45 |
4,60 |
5,75 |
6,75 |
8,75 |
10,80 |
13,00 |
|
не менее |
1,60 |
2,00 |
2,50 |
3,00 |
4,00 |
5,00 |
6,00 |
8,00 |
10,00 |
12,00 |
|
|
|
не менее |
2,40 |
3,10 |
4,10 |
4,60 |
5,90 |
6,90 |
8,90 |
11,60 |
14,60 |
16,60 |
|
е |
не менее |
3,41 |
4,32 |
5,45 |
6,01 |
7,66 |
8,79 |
11,05 |
14,38 |
17,77 |
20,03 |
|
т |
не более |
1,30 |
1,60 |
2,00 |
2,40 |
3,20 |
4,70 |
5,20 |
6,80 |
8,40 |
10,80 |
|
не менее |
1,05 |
1,35 |
1.75 |
2,15 |
2,90 |
4,40 |
4,90 |
6,44 |
8,04 |
10,37 |
|
|
|
не менее |
0,80 |
1,10 |
1,40 |
1,70 |
2,30 |
3,50 |
3,90 |
5,20 |
6,40 |
8,30 |
|
S |
номин. не более |
3,20 |
4,00 |
5,00 |
5,50 |
7,00 |
8,00 |
10,00 |
13,00 |
16,00 |
18,00 |
|
не менее |
3,02 |
3,82 |
4,82 |
5,32 |
6,78 |
7,78 |
9,78 |
12,73 |
15,73 |
17,73 |
|
Продолжение. Таблица 1
В миллиметрах
|
Резьба D |
М16 |
М20 |
М24 |
МЗО |
М36 |
М42 |
М48 |
М56 |
М64 |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
Р5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
5.5 |
6 |
|
|
с |
не более |
0,80 |
0,80 |
0,80 |
0,80 |
0,80 |
1,00 |
1,00 |
1,00 |
1,00 |
|
не менее |
0.20 |
0,20 |
0,20 |
0,20 |
0,20 |
0,30 |
0,30 |
0,30 |
0,30 |
|
|
|
не более |
17,30 |
21,60 |
25,90 |
32,40 |
38,90 |
45.40 |
51,80 |
60,50 |
69,10 |
|
не менее |
16,00 |
20,00 |
24,00 |
30,00 |
36,00 |
42,00 |
48,00 |
56,00 |
64,00 |
|
|
<*„ |
не менее |
22,50 |
27,70 |
33,30 |
42,80 |
51,10 |
60,00 |
69,50 |
78.70 |
88,20 |
|
е |
не менее |
26,75 |
32,95 |
39,55 |
50,85 |
60,79 |
71,30 |
82,60 |
93,56 |
104,86 |
|
т |
не более |
14,80 |
18,00 |
21,50 |
25,60 |
31,00 |
34,00 |
38,00 |
45.00 |
51,00 |
|
не менее |
14,10 |
16,90 |
20,20 |
24,30 |
29,40 |
32,40 |
36,40 |
43.40 |
49,10 |
|
|
|
не менее |
11,30 |
13,50 |
16,20 |
19,40 |
23,50 |
25,90 |
29,10 |
34,70 |
39,30 |
|
S |
НОМИН.= не более |
24,00 |
30,00 |
36,00 |
46,00 |
55,00 |
65,00 |
75,00 |
85,00 |
95,00 |
|
не менее |
23,67 |
29,16 |
35,00 |
45,00 |
53,80 |
63,10 |
73,10 |
82.80 |
92,80 |
|
|
а Р — шаг резьбы |
||||||||||
Таблица 2
|
Резьба D |
М3.5 |
М14 |
М18 |
М22 |
М27 |
МЗЗ |
М39 |
М45 |
MS2 |
М60 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Р3 |
0.6 |
2 |
2.5 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
|
|
с |
не более |
0,40 |
0,60 |
0,80 |
0,80 |
0,80 |
0,80 |
1,00 |
1,00 |
1,00 |
1,00 |
|
не менее |
0,15 |
0,15 |
0,20 |
0,20 |
0,20 |
0,20 |
0,30 |
0,30 |
0,30 |
0,30 |
|
|
|
не более |
4,00 |
15,10 |
19,50 |
23.70 |
29,10 |
35,60 |
42,10 |
48,60 |
56,20 |
64,80 |
|
не менее |
3,50 |
14,00 |
18,00 |
22,00 |
27,00 |
33,00 |
39,00 |
45,00 |
52,00 |
60,00 |
|
|
|
не менее |
5,00 |
19.60 |
24,90 |
31,40 |
38,00 |
46,60 |
55,90 |
64,70 |
74,20 |
83,40 |
|
е |
не менее |
6,58 |
23,36 |
29,56 |
37,29 |
45,20 |
55,37 |
66,44 |
76,95 |
88,25 |
99,21 |
|
т |
не более |
2,80 |
12.80 |
15,80 |
19,40 |
23,80 |
28,70 |
33,40 |
36,00 |
42,00 |
48,00 |
|
не менее |
2,55 |
12,10 |
15,10 |
18,10 |
22,50 |
27,40 |
31,80 |
34,40 |
40,40 |
46,40 |
|
|
|
не менее |
2,00 |
9,70 |
12,10 |
14,50 |
18,00 |
21,90 |
25,40 |
27,50 |
32,30 |
37,10 |
|
S |
номин= не более |
6,00 |
21,00 |
27,00 |
34,00 |
41,00 |
50,00 |
60,00 |
70,00 |
80,00 |
90,00 |
|
не менее |
5,82 |
20,67 |
26,16 |
33,00 |
40,00 |
49,00 |
58,80 |
68,10 |
78,10 |
87,80 |
|
|
аР — шаг резьбы |
|||||||||||
4. Технические требования и ссылочные стандарты
Технические требования в соответствии с таблицей 3.
Таблица 3
|
Материал |
Сталь |
Коррозионно-стойкая сталь |
Цветной металл |
|
|---|---|---|---|---|
|
Общие требования |
Обозначение стандарта |
ISO 8992 |
||
|
Резьба |
Допуски |
6Н |
||
|
Обозначение стандарта |
ISO 724. ISO 965-1 |
|||
|
Механические свойства |
Класс прочности |
D < М5 . по согласованию M5SDSM39: 6. 8. 10 D > 39 мм: по согласованию |
D s М24: А2-70. А4-70 M24<DSM39: А2-50, А4-50
D > М39 по согласова- |
Материал по ISO 8839 |
|
Обозначение стандарта |
M5SDSM39: ISO898-2 D < М5 и D > М39: по согласованию (см. ISO 898-2, приложение А) |
D S М39: ISO 3506-2 D > М39: по согласованию |
||
|
Допуски |
Класс точности |
D2M16: А 0>М16: В |
||
|
Обозначение стандарта |
ISO 4759-1 |
|||
|
Отделка — покрытие |
Без покрытия Требования к электролитическим покрытиям по ISO 4042 Требования к неэлектролитическим цинкламельным покрытиям по ISO 10683 Требования к покрытиям, нанесенным методом горячего цинкования по ISO 10684 |
Чистое и блестящее Метод пассивации no ISO 16048 |
Без отделки Требования к электролитическим покрытиям no ISO 4042 |
|
|
Дополнительные требования или другая отделка или покрытие должны быть согласованы между поставщиком и заказчиком |
||||
|
Дефекты поверхности |
Допустимые дефекты поверхности по ISO 6157-2 |
— |
— |
|
|
Приемка |
Приемочный контроль no ISO 3269 |
|||
5. Обозначение
Пример: Гайка шестигранная нормальная (тип 1) с резьбой М12и класса прочности 8 обозначается следующим образом:
Гайка шестигранная нормальная ГОСТ ISO 4032 — М12 — 8
Приложение 1 (справочное)
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам
Таблица 4
Сведения о соответствии межгосударственных стандартов, ссылочным международным стандартам другого года издания
|
Обозначение ссылочного международного стандарта |
Обозначение и наименование международного стандарта другого года издания |
Степень соответствия |
Обозначение и наименование межгосударственного стандарта |
|---|---|---|---|
|
ISO 225:2010 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров. |
|
|
** |
|
ISO 724:1993 Резьбы метрические ISO общего назначения. Основные размеры |
|
MOD |
ГОСТ 24705—2004 (ISO 724:1993)* Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры |
|
ISO 898-2:2012 Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями пробной нагрузки. Крупная резьба |
|
IDT |
ГОСТ ISO 898-22) Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы |
|
ISO 965-1:2013 Резьбы метрические ISO общего назначения. Допуски. Часть 1 Принципы и основные данные |
ISO 965-1:1998 Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные данные |
MOD |
ГОСТ 16093—2004 (ISO 965-1:1998, ISO 965-3:1998)* Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (ISO 965-1:1998, MOD) |
|
ISO 3269:2000 Изделия крепежные. Приемочный контроль |
— |
IDT |
ГОСТ ISO 3269 Изделия крепежные. Приемочный контроль |
|
ISO 3506-2:2009 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 2. Гайки |
|
IDT |
ГОСТ ISO 3506-2—2014 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 2. Гайки |
|
ISO 4042:1999 Изделия крепежные. Электролитические покрытия |
|
IDT |
ГОСТ ISO 4042 Изделия крепежные. Электролитические покрытия |
|
ISO 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С |
|
IDT |
ГОСТ ISO 4759-16) Изделия крепежные. Допуски. Часть 1. Болты, винты,шпильки и гайки. Классы точности А. ВиС |
Продолжение Таблицы 4
|
Обозначение ссылочного международного стандарта |
Обозначение и наименование международного стандарта другого года издания |
Степень соответствия |
Обозначение и наименование межгосударственного стандарта |
|---|---|---|---|
|
ISO 6157-2:1995 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки |
— |
IDT |
ГОСТ ISO 6157-21> Изделия крепежные. Дефекты поверхности. Часть 2. Гайки |
|
ISO 8839:1986 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов |
|
IDT |
ГОСТ ISO 8839 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов |
|
ISO 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек |
|
IDT |
ГОСТ ISO 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек |
|
ISO 10683:2000 Изделия крепежные. Неэлектролитические цинкламельные покрытия |
|
|
".4) |
|
IS0 10684:2004 Изделия крепежные. Покрытия, нанесенные методом горячего цинкования |
|
IDT |
ГОСТ ISO 10684 Изделия крепежные. Покрытия нанесенные методом горячего цинкования |
|
ISO 16048:2003 Пассивация крепежных изделий из коррозионностойкой нержавеющей стали |
|
IDT |
ГОСТ ISO 16048—2014 Пассивация крепежных изделий из коррозионностойкой нержавеющей стали |
** Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использо- вать перевод на русский язык данного международного стандарта или гармонизированный с ним национальный стандарт (государственный) стандарт страны, на территории которой применяется настоящий стандарт. Инфор- мация о наличии перевода данного международного стандарта в национальном фонде стандартов или в ином месте, а также информация о действии на территории страны соответствующего национального (государствен- ного) стандарта может быть приведена в национальных информационных данных, дополняющих настоящий стандарт. Примечание — В настоящей таблице использованы следующие условные обозначения степени со- ответствия стандартов:
- MOD — модифицированные стандарты. |
|||
Соответствует ISO 4032.
