ГОСТ 15525-70 ГАЙКИ ШЕСТИГРАННЫЕ ОСОБО ВЫСОКИЕ КЛАССА ТОЧНОСТИ В
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ ОСОБО ВЫСОКИЕ КЛАССА ТОЧНОСТИ В Конструкция и размеры Hexagon thick nuts product grade В. Construction and dimensions |
ГОСТ 15525-70 |
Дата введения 01.01.72
в части размера «под ключ»S= 13 мм 01.01.73
1. Настоящий стандарт распространяется на шестигранные особо высокие гайки класса точности В с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. № 4).

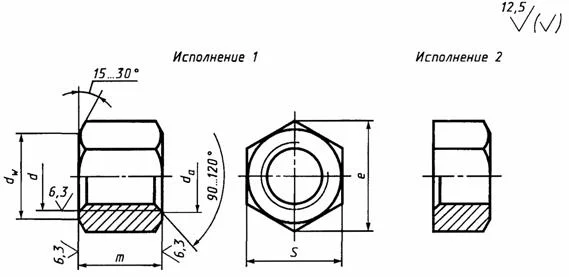

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2-7).
3. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б.(Введены дополнительно, Изм. № 5).
4.(Исключен, Изм. № 5).
5. Технические требования - по ГОСТ 1759.0.
6.(Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8.(Исключен, Изм. № 4).
мм
| Номинальный диаметр резьбы d | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
| мелкий | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||
| Размер под «ключ»S | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| Диаметр описанной окружности е, не менее | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
| da | не менее | 8,0 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| dw, не менее | 11,7 | 14,5 | 16,5 | 19,2 | 22,0 | 24,8 | 27,7 | 31,4 | 33,2 | 38,0 | 42,7 | 51,1 | 59,9 | 69,4 | |
| Высота т | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 32 | 36 | 40 | 45 | 54 | 63 | 71 | |
Примечания.
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1 с диаметром резьбыd= 12 мм, с размером «под ключ»S= 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 15525-70
То же, исполнения 2, с размером «под ключ»S= 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12×1,25-6Н.12.40Х.016 ГОСТ 15525-70
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек (исполнение 1) с крупным шагом резьбы
| Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг ≈ | Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг ≈ | Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг ≈ |
|---|---|---|---|---|---|
| 8 | 9,650 | 18 | 86,230 | 30 | 420,6 |
| 10 | 12,980 | 20 | 117,100 | 36 | 715,3 |
| 12 | 25,600 | 22 | 169,0 | 42 | 1179,0 |
| 14 | 43,590 | 24 | 202,3 | 48 | 1780,7 |
| 16 | 59,900 | 27 | 292,5 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
ПРИЛОЖЕНИЕ 1.(Измененная редакция, Изм. № 6, 7).
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ»S | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности е, не менее | 18,7 | 20,9 | 23,9 | 35,0 |
| dw, не менее | 15,5 | 17,2 | 20,1 | 29,5 |
| Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг ≈ | 16,31 | 30,08 | 49,67 | 140,6 |
ПРИЛОЖЕНИЕ 2.
(Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий,канд. техн. наук;Б.М. Ригмант; В.И. Мокринский,канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта | Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|---|---|
| ГОСТ 1759.0-87 | 5 | ГОСТ 1759.3-83 | 3б |
| ГОСТ 1759.1-82 | 3а | ГОСТ 24705-81 | 3 |
5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
