Гайка шестигранная, класс точности A ГОСТ 5927 70 Производство метизной продукции является востребованной отраслью черной металлургии. Металлообрабатывающие заводы, производящие метизы, при их производстве, осуществляют холодную прокатку, волочение, высадки (холодную и горячую), термическую обработку, травление, наносят защитные покрытия. Благодаря этому, металлические изделия (метизы), соответствуют государственным стандартам (ГОСТу) по различной номенклатуре и назначениям. Метизы промышленного назначения, к которым относятся такие крепежные детали, как: гайки, винты, болты и др. , широко применяются в разных отраслях промышленности и производства, а также в механико-сборочном процессе различного уровня сложности, в зависимости от вида метиза. Гайки классифицируются в соответствии с основными параметрами, которые включают: класс прочности, марку стали, высоту, диаметр отверстия внутри гайки, шаг резьбы, а также тип покрытия.
ГОСТ 5927
Гайка шестигранная с дюймовой и метрической резьбой наиболее распространенная и соответствует ГОСТ 5927-70. Она изготавливается из высокопрочной стали класса А2, А4, углеродистой стали, с покрытием меди и латуни.
Благодаря прочности материала, шестигранную гайку используют при создании надежных разъёмных соединений различных элементов.
Крепежная гайка навёртывается на болт для скрепления строительных деталей, образуя болтовое соединение. Шестигранная форма гайки соответствует шестигранному гаечному ключу, таким образом, гайка изготавливается под гаечный ключ. Хотя бывают гайки квадратной формы, круглой с насечкой, барашки, в соответствии с инструментом.
Шестигранная гайка обеспечивает надежность и прочность соединения, чтобы во время нагрузок, не произошло его ослабление.
Шестигранная гайка выбирается для фиксации, исходя из того, каким стандартам отвечает резьба болта или винта (без головки), так как существует большое разнообразие размеров и типов резьбы. В связи с этим, разработан специальный ГОСТ 5927-70 «гайки шестигранные», в регламент которого входят необходимые требования к данному виду метиза.
При фиксации статичных конструкций используется шестигранная гайка с крупной резьбой. Такая гайка выдерживает небольшие нагрузки.
Когда конструкции подвержены вибрациям, перегрузке, температурным перепадам, практично использовать шестигранную гайку с мелкой резьбой, которая более устойчива к отвинчиванию и ослаблениям.
Виды ГОСТов: гайка шестигранная ГОСТ 5927-70 (din 934), ГОСТ 5915-70, ГОСТ 15526-70.
Купить ГОСТ 5927 70
Если вам нужно купить винт ГОСТ 5927 70 позвоните в наш офис по тел. +7(812)313-22-80.
| d | М1* | М1.4* | M1.6 | M2 | M2.5 | M3 | М3.5* | M4 | М5 | M6 | М8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,25 | 0,30 | 0,35 | 0,40 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| мелкий | - | 1 | 1,25 | ||||||||||
| da | не менее | 1,0 | 1,4 | 1,6 | 2 | 2,5 | 3 | 3,5 | 4,0 | 5,0 | 6,0 | 8,0 | 10 |
| не более | 1,15 | 1,61 | 1,84 | 2,30 | 2,9 | 3,45 | 4,00 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | |
| m | 1,0 | 1,3 | 1,6 | 2,0 | 2,4 | 2,8 | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | ||
| e | 3,4 | 4,3 | 5,5 | 6 | 6,6 | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | |||
| dw | 2,9 | 3,6 | 4,5 | 5 | 5,4 | 6,3 | 7,2 | 9 | 11,7 | 14,6 | |||
| S | 3,2 | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 16 | |||
| N | 0,062 | 0,057 | 0,074 | 0,141 | 0,272 | 0,377 | 0,497 | 0,800 | 1,440 | 2,573 | 5,548 | 10,22 | |
| d | M12 | М14* | M16 | М18* | M20 | М22* | M24 | М27* | M30 | M36 | М42 | М48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| мелкий | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | |
| da | не менее | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не более | 13 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| m | 10,8 | 12,8 | 14,8 | 16,4 | 18 | 19,8 | 21,5 | 23,6 | 25,6 | 31 | 34 | 38 | |
| e | 20,0 | 23,4 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 61,3 | 72,6 | 83,9 | |
| dw | 16,6 | 19,6 | 22,5 | 25,3 | 28,2 | 31,7 | 33,6 | 38,4 | 43,1 | 51,5 | 61,0 | 70,5 | |
| S | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| N | 15,67 | 25,33 | 37,61 | 53,27 | 71,44 | 103,15 | 122,87 | 175,28 | 242,54 | 416,78 | 623,88 | 956,20 | |
| d | M10 | M12 | М14* | М22* | |
|---|---|---|---|---|---|
| P | крупный | 1,5 | 1,75 | 2 | 2,5 |
| мелкий | 1,25 | 1,25 | 1,5 | 1,5 | |
| da | не менее | 10 | 12 | 14 | 22 |
| не более | 10,8 | 13 | 15,1 | 23,8 | |
| m | 8,4 | 10,8 | 12,8 | 19,8 | |
| e | 18,9 | 21,1 | 24,5 | 35,7 | |
| dw | 15,6 | 17,4 | 20,6 | 30,0 | |
| S | 17 | 19 | 22 | 32 | |
| N | 12,06 | 18,40 | 28,91 | 85,67 | |
* Размеры гаек применять не рекомендуется.

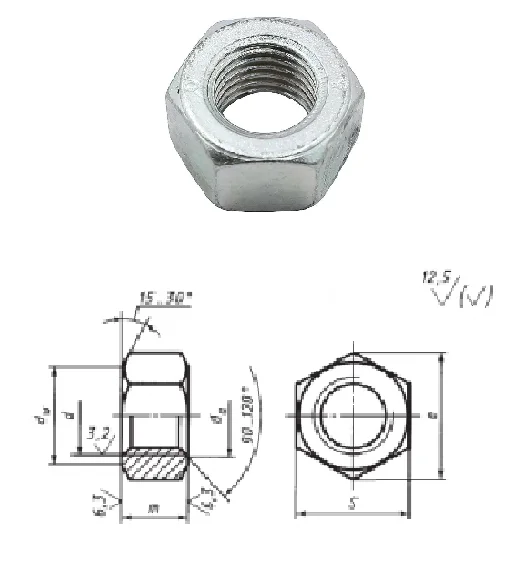

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
da - внутренний диаметр, мм
m - высота гайки. Допускается изготавливать гайки с высотой не менее 0,8d.
e - диаметр описанной окружности, не менее
dw - наружный диаметр, не менее
S - размер под ключ
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг
Для вычисления веса гаек из латуни значения из таблицы умножить на 1,080; для алюминиевого сплава - на 0,356.
По договорённости между производителем и покупателем разрешается изготавливать гайки с мелким шагом резьбы М36х2, М42х2, М48х2.
