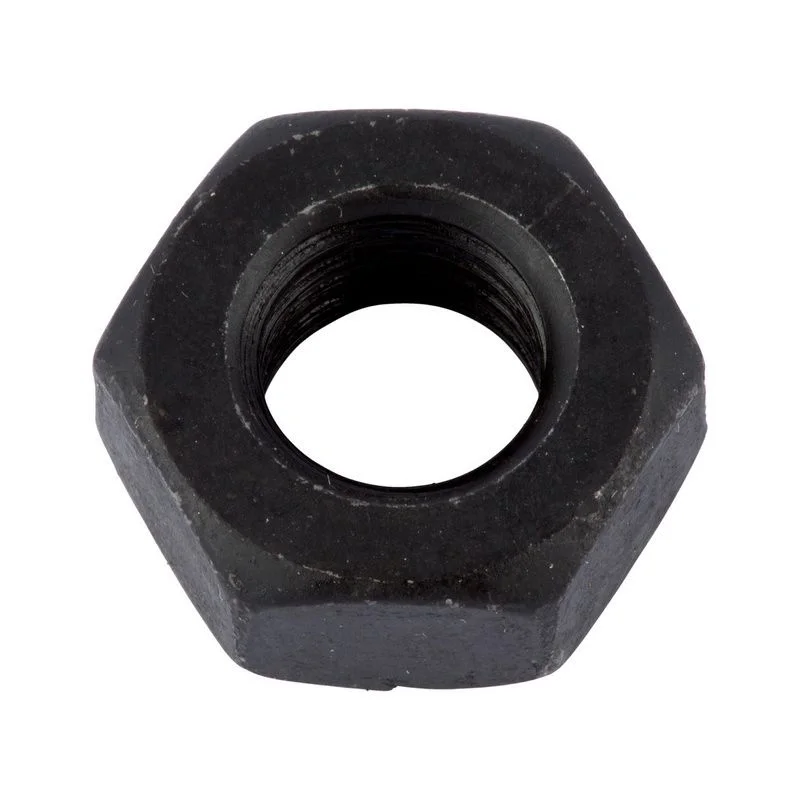

Прочная шестигранная гайка ГОСТ 5915-70 (полный аналог DIN 934), размер - диаметр от М5 до М30. Гайки представляет собой самый распространенный вид крепежных изделий, которые применяются вместе с болтами, винтами, с шайбами, шпильками. По своей внешней форме бывают шестигранными, четырехгранными, круглыми со шлицами. Но больше всего шестигранными. Это объясняется стремлением обеспечить надежную и эффективную совместимость с ключами для завертки металлического крепежа. Каждая гайка имеет отверстие, на поверхности которого нарезана метрическая или дюймовая резьба. По ее размеру и подбирают гайку.

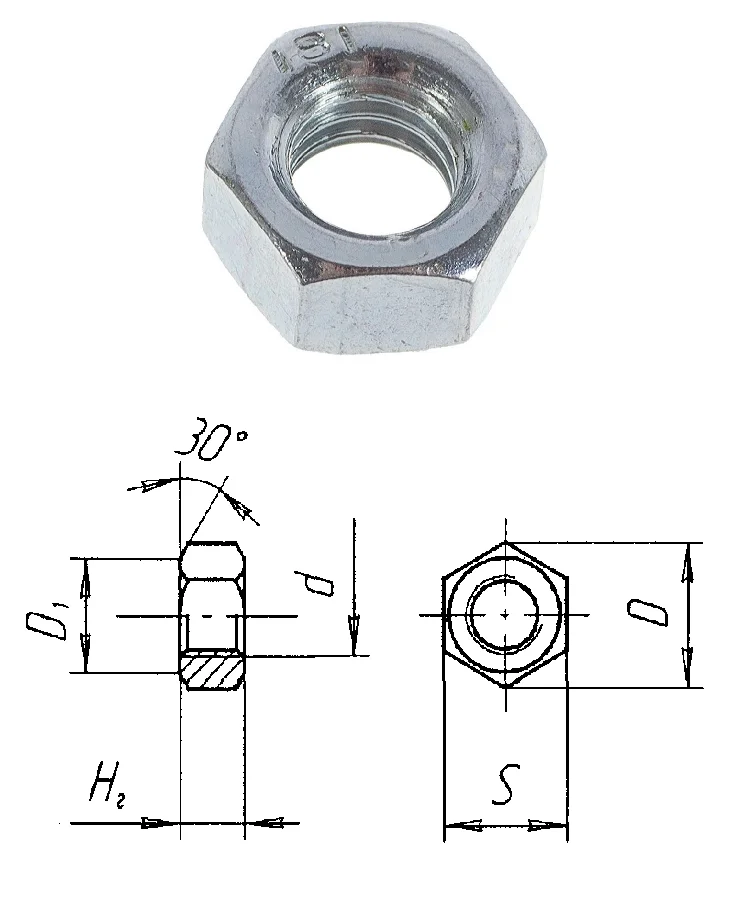

ГОСТ 5915
Соль сути задач, стоящих перед гайкой, это обеспечить плотное соединение деталей, поверхностей, узлов и не допустить ослабления данного соединения. Особенно в этом деле преуспевает гайка шестигранная, которая является самой востребованной во всех областях, где имеются винты и болты.
Для различного назначения изготавливают гайки из различной стали. Например, высокопрочную гайку ГОСТ 5915-70 с метрической нарезанной резьбой изготавливают из сталей прочностью от 8 до 12 пунктов. Этот класс стали используют для гаек. Поскольку гайки применяются повсеместно, то они могут эксплуатироваться в различных неблагополучных средах. Чтобы усилить их поверхность и придать им антикоррозийные и антикислотные характеристики, уже изготовленные изделия подвергаются дополнительной обработке. Их покрывают, в зависимости от условий применения, слоем цинка или осуществляют хромирование желтое. Также исходным материалом для изготовления данной гайки используют нержавеющие стали А2 и А4. Это дает большую экономию средств, несмотря на то, что нержавеющие стали несколько дороже остальных, которые используют для производства данного типа металлических крепежных изделий. Отпадает необходимость налаживать специфическое производство по нанесению антикоррозийных и антикислотных покрытий, расходованию ценных защитных материалов. При этом дополнительно используется большое количество электрической или другой энергии.
Необходимо отметить, что гайка с 5915-70 также аналогична параметрам немецкого национального стандарта DIN 934. Она в большом количестве применяется в машиностроении, судостроении, на предприятиях по выпуску сельскохозяйственного инвентаря и техники.
Купить ГОСТ 5915-70
Наше предприятие предлагает купить данный метиз по умеренной цене большими оптовыми партиями. Расфасовка по желанию покупателя.
Если вам нужно купить ГОСТ 5915-70 позвоните в наш офис по тел. +7(812)313-22-80.
| d | М4 | М5 | M6 | M8 | M10 | M12 | М14 | M16 | М18 | M20 | М22 | M24 | М27 | M30 | M36 | М42 | М48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| мелкий | - | - | - | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | |
| da | мин. | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| макс. | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| m | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18 | 19,8 | 21,5 | 23,6 | 25,6 | 31 | 34 | 38 | |
| e | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
| 18,7 | 20,9 | 23,9 | 35 | |||||||||||||||
| dw | 6,3 | 7,2 | 9 | 11,7 | 14,5 | 16,5 | 19,2 | 22 | 24,8 | 27,7 | 31,4 | 33,2 | 38 | 42,7 | 51,1 | 59,9 | 69,4 | |
| 15,5 | 17,2 | 20,1 | 29,5 | |||||||||||||||
| S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| 17 | 19 | 22 | 32 | |||||||||||||||
| N | 0,8 | 1,44 | 2,573 | 5,548 | 10,22 | 15,67 | 25,33 | 37,61 | 53,27 | 71,44 | 103,2 | 122,9 | 175,3 | 242,5 | 416,8 | 623,9 | 956,2 | |
| 12,06 | 18,4 | 28,91 | 85,67 | |||||||||||||||
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
da - внутренний диаметр, мм
m - высота гайки
e - диаметр описанной окружности, не менее
dw - наружный диаметр, не менее
S - размер гаек под ключ
N - вес 1000 шт. гаек, кг
