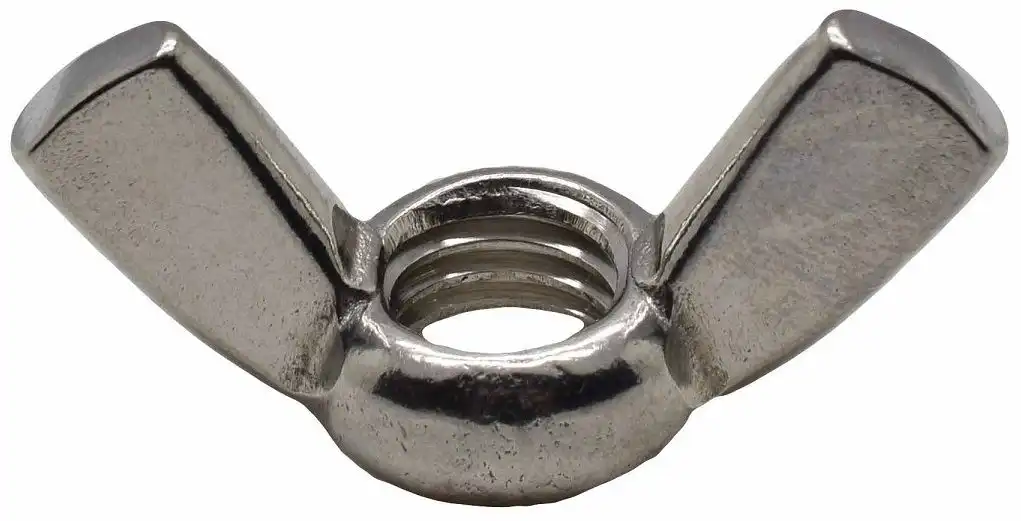

Гайка барашковая, прямоугольные лепестки, американская форма, ГОСТ 3032-76. Размер - диаметр от М3 до М20. В 1976 году гайка-барашек была утверждена ГОСТ 3032-76 как метиз, который по своим параметрам и геометрической форме соответствует применению для временного крепежа конструкций и деталей. Используется с болтами, шпильками, винтами и шайбами. Эффективность метиза определяется его способностью быстро закреплять и также быстро демонтировать крепеж. По своим прочностным характеристикам полностью соответствует требованиям немецкого национального стандарта DIN 315. В принципе, наш точный аналог метиза, изготавливаемого по иностранным стандартам. Для гайки-барашка это обстоятельство дает преимущество в беспрепятственном экспорте и импорте крепежных изделий.
Изготавливается из углеродистых сталей с последующей дополнительной обработкой против коррозийного разрушения, а также из чугуна ковкого. Существует несколько эффективных методов антикоррозийного покрытия:
- нанесение слоя цинка гальваническим методом;
- оцинкование термодиффузионное;
- никелирование методом гальваники;
- воронение изделий;
- хромирование гайки-барашка.
По классификации Госстандарта относится к машинам, инструменту и оборудованию. В использовании гайка признана как эффективный крепежный материал общестроительного использования.
Действительно, гайка-барашек практически незаменима там, где спорадически или системно необходимо демонтировать соединение. В автомобилях старых и новых марок использовался и используется для быстрого снятия крышки воздухоочистителя, подающего в цилиндры мотора воздух, в других узлах и агрегатах. Отличается от остальных гаек тем, что для установки в рабочее положение, данный метиз не требует применения специального инструментария. Он обычно фиксируется при помощи рук человека. Для этого и служат над поверхностью гайки два отростка как раз под пальцы. Выпускается как с монолитными ушками, так и с отверстиями посредине. Производится с метрической резьбой диаметром от 3 до 24 миллиметров. Отвечает «В» классу точности.Купить ГОСТ 3032-76
Универсальный крепежный материал продает наша компания по ценам, которые можно охарактеризовать как исключительно демократические.
Если вам нужно купить ГОСТ 3032-76 позвоните в наш офис по тел. +7(812)313-22-80.
| d | М3 | М4 | М5 | M6 | M8 | M10 | M12 | М14* | M16 | М18* | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 |
| мелкий | - | - | - | - | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | |
| D | 7 | 8 | 10 | 12 | 15 | 18 | 22 | 26 | 30 | 32 | 34 | 45 | |
| D1 | 6 | 7 | 8 | 10 | 13 | 15 | 19 | 22 | 26 | 28 | 30 | 38 | |
| L | 20 | 24 | 28 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 85 | 100 | |
| H | 8 | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 32 | 34 | 38 | 48 | |
| h | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 16 | 16 | 20 | |
| b | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 6,0 | 7,0 | 9,0 | |
| b1 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 7,0 | 8,0 | 11 | |
| d1 | - | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| R ≈ | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| r | не более | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 11,0 |
| r1 | не менее | - | - | - | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 2,5 |
| N | 1,521 | 2,735 | 4,563 | 7,817 | 14,90 | 24,76 | 43,41 | 66,19 | 94,42 | 113,7 | 141,8 | 310,6 | |
* Размеры гаек применять не рекомендуется.

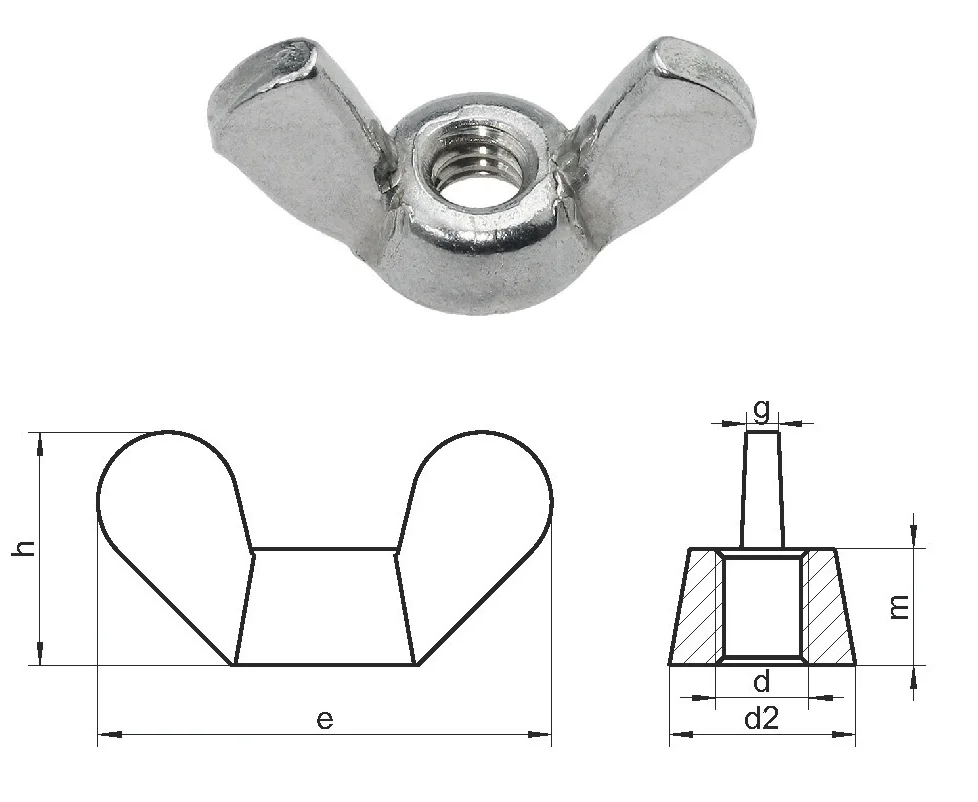

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
D - наружный диаметр опорной поверхности
L - ширина барашковой гайки с ушками
H - высота гайки с ушками
h - высота гайки-барашек без ушек
b - толщина ушек
d1 - диаметр отверстия в ушках
N - вес 1000 шт. гаек с крупным шагом резьбы, кг
