Винт стандарта DIN 7991 представляет собой высококачественный крепёжный элемент немецкого стандарта с скрытой головкой и внутренним шестигранником, обеспечивающий надёжность и невидимость после установки благодаря своей уникальной потайной форме. Из-за своего уникального дизайна, этот крепеж отлично справляется с задачей сохранения элегантного внешнего вида готового изделия.
Характеристики винта DIN 7991
Этот крепеж обладает рядом важных технических особенностей:
- Форма головки: Полностью утопленная, создаётся эффект гладкой поверхности без заметных следов крепежа.
- Тип шлица: Внутренний шестигранник, позволяющий плотно фиксироваться инструментом и выдерживать значительные нагрузки без повреждений.
- Материалы изготовления: Используются различные виды стали (углеродистые, легированные, нержавеющие марки А2 и А4), а также латунные сплавы.
- Варианты покрытий: Вариации включают цинковое напыление, чёрное окисление и бесцветное исполнение для нержавеющей стали и латуни.
- Классы прочности: Широкий диапазон классов прочности, такие как 8.8, 10.9 и 12.9, обозначаемые соответствующей маркировкой на головке винта.
- Размерный ряд: Размеры варьируются от диаметра M3 до M24 и длины от 5 до 240 миллиметров.
Использование внутреннего шестигранника значительно повышает безопасность монтажных работ, исключая риск соскальзывания инструментов и деформации самого крепежа.
Аналоги DIN 7991
Аналоги — это крепежные элементы, которые имеют схожие характеристики с оригинальным стандартом, но производятся по другим нормативным документам или стандартам. Они могут отличаться в деталях, таких как размеры, материалы, покрытие или форма, но при этом выполнять ту же функцию.
- ISO 10642 - Это международный стандарт, практически полностью идентичный DIN 7991
- ГОСТ 17473-80 - Российский стандарт, который также описывает болты с потайной головкой. Отличия заключаются в маркировке, допустимых отклонениях размеров и классах прочности
Если вы работаете с зарубежными партнерами или заказчиками, знание аналогов поможет избежать путаницы при выборе крепежа. При этом важно помнить, что даже небольшие различия в стандартах могут повлиять на качество соединения, поэтому всегда стоит проверять соответствие характеристик выбранного аналога требованиям вашего проекта.
Применение
Универсальность винтов делает их востребованными в разных сферах деятельности:
- Строительство: Крепление металлических конструкций, древесины и композитов.
- Машиностроение: Сборка сложных механизмов и узлов, испытывающих повышенные нагрузки.
- Автомобилестроение: Надежное соединение деталей, подверженных вибрациям и динамическим воздействиям.
- Пищевое производство: Нержавеющие версии подходят для областей, требующих высокой гигиены и устойчивости к агрессивным средам.
Таким образом, DIN 7991 становится незаменимым решением для тех случаев, когда требуется сочетать высокую прочность и презентабельный внешний вид.
Где купить DIN 7991?
Компания «Трайв» — ваш надежный поставщик продукции высшего качества. Здесь вы сможете приобрести винты с потайной головкой и шлицем под шестигранник, выбрав удобный способ покупки. География доставки охватывает всю Россию и страны СНГ. Получить консультацию и подробную информацию о заказе можно связавшись с нашими экспертами удобным способом — позвонив нам либо оставив заявку на сайте.

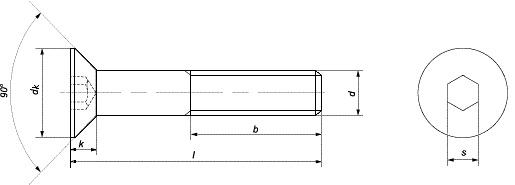

Таблица размеров винтов с потайной головкой и внутренним шестигранником DIN 7991 (ISO 10642) в мм
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | М14 | М16 | М20 | М22 | М24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | |
| k | 1,86 | 2,48 | 3,1 | 3,72 | 4,96 | 6,2 | 7,44 | 8,4 | 8,8 | 10,16 | 13,1 | 14 | |
| dk | 6,72 | 8,96 | 10,2 | 13,44 | 17,92 | 22,4 | 26,8 | 30,88 | 33,6 | 40,32 | 36 | 39 | |
| s | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 14 | 14 | |
| ISR | - | Т20 | Т25 | Т30 | Т40 | - | - | - | - | - | - | - | |
| b | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 52 | 56 | 60 | |
| a | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 60° | 60° | |
| l | мин. | 5 | 6 | 6 | 8 | 10 | 12 | 20 | 30 | 20 | 35 | 60 | 40 |
| макс. | 30 | 50 | 80 | 120 | 160 | 160 | 200 | 80 | 200 | 200 | 100 | 240 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки винта, макс.
dk - диаметр головки винта, макс.
s - размер внутреннего шестигранника под ключ
ISR - размер торцевого ключа TORX
b - длина резьбы винта, макс.
a - угол потайной головки
l - длина винта
