DIN 7516 Самонарезающий винт с крестообразным шлицем Ph. Форма А - линзообразная головка, форма D - потайная головка, форма E - полупотайная головка. Самонарезающий винт образует специальную резьбу в отверстии одного из соединяемых пластмассовых или металлических изделий. Аналог: ГОСТ 10621.
Стандарт DIN 7516 соответствует ГОСТ 10621
Материалы:
- Сталь цементируемая
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2.
| Форма | Изображение | Диаметр резьбы | Пример обозначения | Другие размеры согласно |
|---|---|---|---|---|
| A |
|
М3 до М8 | Винт шуруп DIN 7516 | DIN EN ISO 7045 |
| D |
|
М3 до М8 | Винт шуруп DIN 7516 | DIN EN ISO 7046-1 |
| E |
|
М3 до М8 | Винт шуруп DIN 7516 | DIN EN ISO 7047 |
| d | M3 | M4 | M5 | M6 | M8 | |
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | |
| dk | 6 | 8 | 10 | 12 | 16 | |
| k | 2,4 | 3,1 | 3,8 | 4,6 | 6 | |
| m | 1 | 2 | 2 | 3 | 4 | |
| ISR | Т10 | Т20 | Т25 | Т30 | Т40 | |
| dh | 2,7 | 3,6 | 4,5 | 5,5 | 7,4 | |
| l | мин. | 6 | 8 | 10 | 12 | 14 |
| макс. | 22 | 25 | 30 | 35 | 40 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр полукруглой головки винта, макс.
k - высота головки винта, макс.
m - размер крестообразного шлица
ISR - размер внутреннего шлица Torx
dh - диаметр основного отверстия в материале
l - длина винта
DIN 7516 D
| d | M3 | M4 | M5 | M6 | M8 | |
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | |
| dk | 5,6 | 7,5 | 9,2 | 11 | 14,5 | |
| k | 1,65 | 2,2 | 2,5 | 3 | 4 | |
| m | 1 | 2 | 2 | 3 | 4 | |
| ISR | Т10 | Т20 | Т25 | Т30 | Т40 | |
| dh | 2,7 | 3,6 | 4,5 | 5,5 | 7,4 | |
| l | мин. | 6 | 8 | 10 | 12 | 14 |
| макс. | 22 | 25 | 30 | 35 | 40 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр потайной головки винта, макс.
k - высота головки винта, макс.
m - размер крестообразного шлица
ISR - размер внутреннего шлица Torx
dh - диаметр основного отверстия в материале
l - длина винта

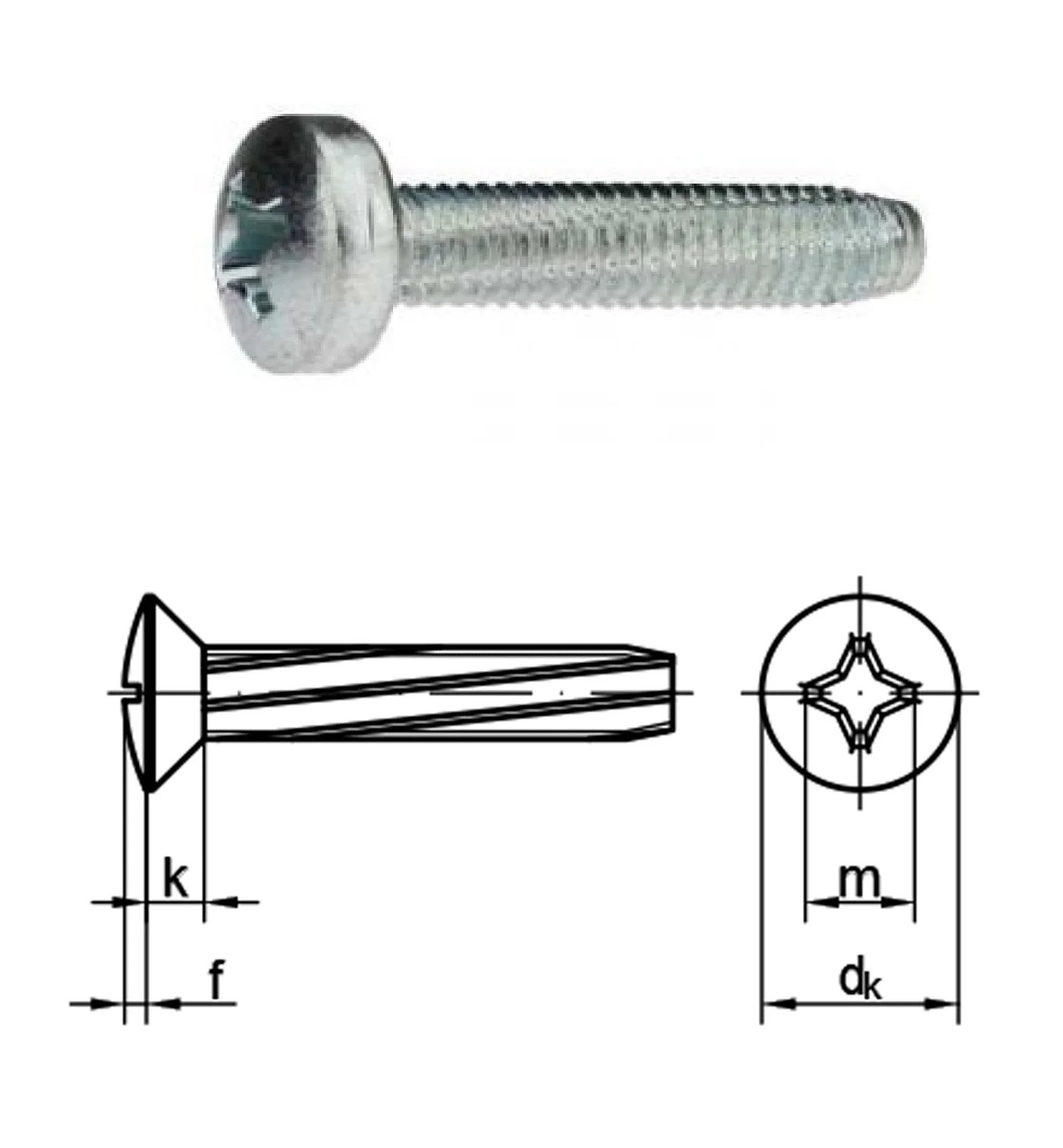

DIN 7516 E
| d | M3 | M4 | M5 | M6 | M8 | |
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | |
| dk | 5,6 | 7,5 | 9,2 | 11 | 14,5 | |
| k | 1,65 | 2,2 | 2,5 | 3 | 4 | |
| f | 0,75 | 1 | 1,25 | 1,5 | 2 | |
| m | 1 | 2 | 2 | 3 | 4 | |
| dh | 2,7 | 3,6 | 4,5 | 5,5 | 7,4 | |
| l | мин. | 6 | 8 | 10 | 12 | 14 |
| макс. | 22 | 25 | 30 | 35 | 40 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр полупотайной головки винта, макс.
k - высота головки винта, макс.
f - высота полукруглой части головки
m - размер крестообразного шлица
dh - диаметр основного отверстия в материале
l - длина винта
