DIN 470 Шайба запорная стальная
Стандарт DIN 470.
Описание: DIN 470 Шайба запорная стальная.
Материалы:
- Сталь

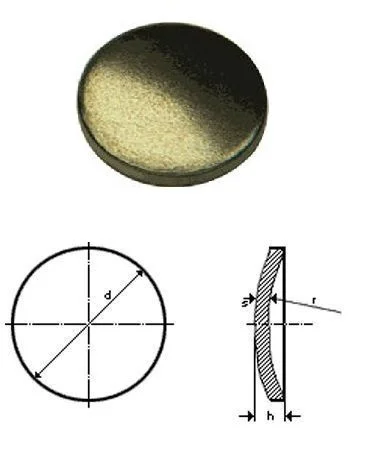

Размеры запорных стальных шайб DIN 470 в мм:
| d | h | r | s |
|---|---|---|---|
| 10 | 2.67 | 12 | 1.6 |
| 12 | 2.77 | 16 | 1.6 |
| 14 | 2.94 | 19 | 1.6 |
| 16 | 3.11 | 22 | 1.6 |
| 18 | 3.28 | 25 | 1.6 |
| 20 | 3.45 | 28 | 1.6 |
| 25 | 4.38 | 34 | 2 |
| 28 | 4.53 | 40 | 2 |
| 30 | 4.77 | 42 | 2 |
| 32 | 4.95 | 45 | 2 |
| 34 | 5.11 | 48 | 2 |
| 36 | 5.36 | 50 | 2 |
| 38 | 5.6 | 52 | 2 |
| 40 | 5.7 | 56 | 2 |
| 42 | 5.8 | 60 | 2 |
| 45 | 6.15 | 63 | 2 |
| 48 | 6.38 | 68 | 2 |
| 50 | 6.62 | 70 | 2 |
| 52 | 6.66 | 75 | 2 |
| 56 | 7.06 | 80 | 2 |
| 60 | 7.47 | 85 | 2 |
Размеры глухих запорных шайб DIN 470 в мм
| d | h | r | s |
|---|---|---|---|
| 6 | 1.67 | 7 | 1 |
| 8 | 1.94 | 9 | 1 |
| 10 | 2.67 | 12 | 1.6 |
| 12 | 2.77 | 16 | 1.6 |
| 14 | 2.94 | 19 | 1.6 |
| 16 | 3.11 | 22 | 1.6 |
| 18 | 3.28 | 25 | 1.6 |
| 20 | 3.45 | 28 | 1.6 |
| 22 | 4.09 | 30 | 2 |
| 25 | 4.38 | 34 | 2 |
| 28 | 4.53 | 40 | 2 |
| 30 | 4.77 | 42 | 2 |
| 32 | 4.95 | 45 | 2 |
| 34 | 5.11 | 48 | 2 |
| 36 | 5.36 | 50 | 2 |
| 38 | 5.6 | 52 | 2 |
| 40 | 5.7 | 56 | 2 |
| 42 | 5.8 | 60 | 2 |
| 45 | 6.15 | 63 | 2 |
| 48 | 6.38 | 68 | 2 |
| 50 | 6.62 | 70 | 2 |
| 52 | 6.66 | 75 | 2 |
| 56 | 7.06 | 80 | 2 |
| 60 | 7.47 | 85 | 2 |
| 63 | 7.7 | 90 | 2 |
| 80 | 10.41 | 112 | 3 |
| 100 | 12.23 | 140 | 3 |
| 125 | 14.2 | 180 | 3 |
Обозначения:
d - диаметр шайбы
h - высота
r - радиус
s - толщина шайбы
