Пружинные шайбы DIN 6797 с зубьями применяется в основном в машиностроительной сфере, промышленности, приборостроительной сфере там, где необходимо надежно зафиксировать метизы. Изготавливается из нержавеющей аустенитной стали А2. Применяется при необходимости для создания неподвижности и прочности конструкции. Не дают деформироваться соединенным элементам. Представляет собой круг с внешними зубьями с круглым отверстием посередине.
Имеют простую систему установки. Создается надежное и неподвижное соединение и исключить давление головы метизы на поверхность. При использовании шайбы увеличивается соприкосновение с элементом. При использовании шайбы значительно снижается риск самопроизвольного раскручивания метиза. Поверхность надежно защищена от механических повреждений.
Такие шайбы обладают высокими антикоррозийными свойствами.Внутренний диаметр от 2.2 до 31 мм для метизов диаметром от М2 до М30. Внешний диаметр от 4.5 до 48 мм. Толщина от 0.3 до 1.6мм. Обладают высокой надежностью, износостойкостью, долговечностью.

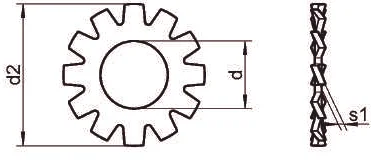

| d | для резьбы | d2 | s1 | Материал |
|---|---|---|---|---|
| 2.2 | M2 | 4.5 | 0.3 |  |
| 2.7 | M2,5 | 5.5 | 0.4 | |
| 3.2 | M3 | 6 | 0.4 | |
| 3.7 | M3,5 | 7 | 0.4 | |
| 4.3 | M4 | 8 | 0.5 | |
| 5.3 | M5 | 10 | 0.5 | |
| 6.4 | M6 | 11 | 0.7 | |
| 7.4 | M7 | 12.5 | 0.8 | |
| 8.4 | M8 | 15 | 0.8 | |
| 10.5 | M10 | 18 | 0.9 | |
| 13 | M12 | 20.5 | 1 | |
| 15 | M14 | 24 | 1 | |
| 17 | M16 | 26 | 1.2 | |
| 19 | M18 | 30 | 1.4 | |
| 21 | M20 | 33 | 1.4 | |
| 23 | M22 | 36 | 1.5 | |
| 25 | M24 | 38 | 1.5 | |
| 28 | M27 | 44 | 1.6 | |
| 31 | M30 | 48 | 1.6 | |
