Шайбы дюймовые UNC UNF, купить в Санкт-Петербурге (СПБ) и в Москве (МСК)

Дюймовые шайбы это метизы, применяющиеся в совокупности с болтами, винтами и гайками с unc или unf резьбой. Использование шайб, позволяет снизить степень давления на поверхность заготовки в области монтажного отверстия. Кроме этого некоторые метизы предотвращают самопроизвольное откручивание резьбовых элементов. Это дает возможность соединять детали в узлах, подвергающихся вибрации.

Виды шайб

Производители выпускают крепежные элементы в соответствии с международными стандартами. В зависимости от формы дюймовые метизы делят на несколько видов:

плоские. Увеличивают пятно контакта в области монтажного отверстия;
пружинные. Упираются во внутреннюю поверхность болта или гайки, предотвращая самопроизвольное откручивание;
зубчатые. Предотвращают откручивание болта или гайки;

Выбирая метиз, учитывают соответствие его характеристик эксплуатационным условиям.

Сфера применения деталей

Дюймовые шайбы используют в различных областях деятельности. Их устанавливают под гайкой или головкой крепежного элемента. Изделия применяют:

при сборке машин и механизмов;
в строительстве;
при изготовлении климатического оборудования.

Изделие широко распространено в автомобилестроении, станкостроении, сантехнике и т.д. Выбирая изделие, обращают внимание на внутренний и внешний диаметр. Так удается сделать надежное соединение, устойчивое к механическим нагрузкам.

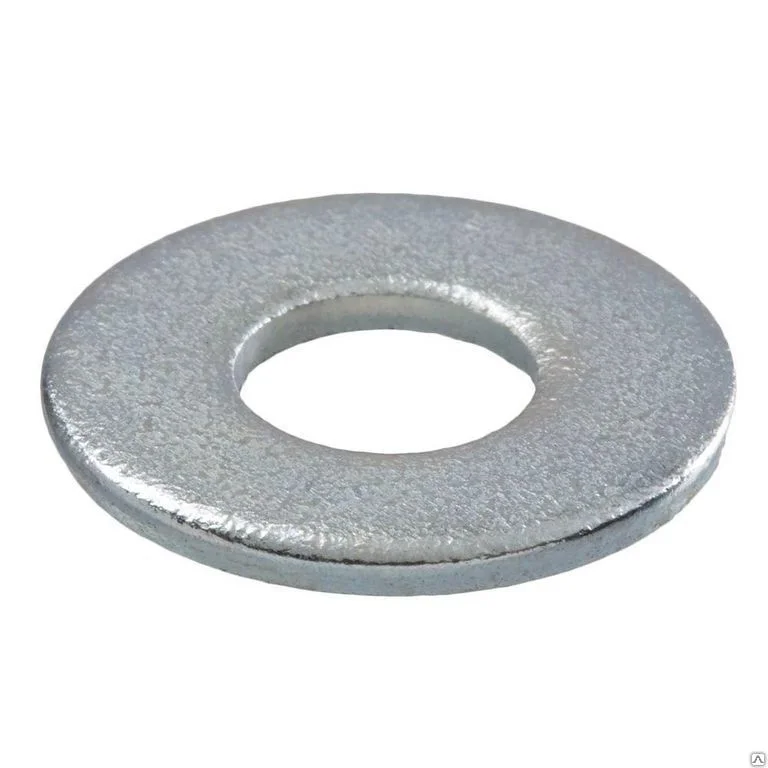

1. Плоские шайбы. Крепежный винт (Flat Washers).

Flat_Washers

NO	ID	OD	TH
Номер размера	Внутренний диаметр	Внешний диаметр	Толщина
2	0,092	0,219	0,018
4	0,125	0,28	0,026
5	0,14	0,28	0,026
6	0,15	0,375	0,032
8	0,17	0,375	0,032
10	0,203	0,438	0,032
12	0,227	0,5	0,048
14	0,265	0,562	0,048

2. Средние и тяжелые расщепленные пружинные шайбы (Split Lock Washers. Hi-Collar Helical Spring Lock Washers).

Split_Lock_Washers

НоминальныйРазмер шайбы		A		B		T		W
		Внутренний диаметр		Внешний диаметр		Толщина главного сечения, (T + t)/2		Ширина сечения
		Max,	Min,	Med, Max,	Heavy Max,	Med, Min,	Heavy Min,	Med, Min,	Heavy Min,
2	0,086	0,094	0,088	0,172	0,182	0,02	0,025	0,035	0,04
3	0,099	0,107	0,101	0,195	0,209	0,025	0,031	0,04	0,047
4	0,112	0,12	0,114	0,209	0,223	0,025	0,031	0,04	0,047
5	0,125	0,133	0,127	0,236	0,252	0,031	0,04	0,047	0,055
6	0,138	0,148	0,141	0,25	0,266	0,031	0,04	0,047	0,055
8	0,164	0,174	0,167	0,293	0,307	0,04	0,047	0,055	0,062
10	0,19	0,2	0,193	0,334	0,35	0,047	0,056	0,062	0,07
12	0,216	0,227	0,22	0,377	0,391	0,056	0,063	0,07	0,077
1/4	0,25	0,262	0,254	0,489	0,491	0,062	0,077	0,109	0,11
5/16	0,312	0,326	0,317	0,586	0,596	0,078	0,097	0,125	0,13
3/8	0,375	0,39	0,38	0,683	0,691	0,094	0,115	0,141	0,145
7/16	0,438	0,455	0,443	0,779	0,787	0,109	0,133	0,156	0,16
1/2	0,5	0,518	0,506	0,873	0,883	0,125	0,151	0,171	0,176
9/16	0,562	0,582	0,57	0,971	0,981	0,141	0,17	0,188	0,193
5/8	0,625	0,65	0,635	1,079	1,093	0,156	0,189	0,203	0,21
11/16	0,688	0,713	0,698	1,176	1,192	0,172	0,207	0,219	0,227
3/4	0,75	0,775	0,76	1,271	1,291	0,188	0,226	0,234	0,244
13/16	0,812	0,843	0,824	1,367	1,391	0,203	0,246	0,25	0,262
7/8	0,875	0,905	0,887	1,464	1,494	0,219	0,266	0,266	0,281
15/16	0,938	0,97	0,95	1,56	1,594	0,234	0,284	0,281	0,298
1	1	1,042	1,017	1,661	1,705	0,25	0,306	0,297	0,319
1-1/16	1,062	1,107	1,08	1,756	1,808	0,266	0,326	0,312	0,338
1-1/8	1,125	1,172	1,144	1,853	1,909	0,281	0,345	0,328	0,356
1-3/16	1,188	1,237	1,208	1,95	2,008	0,297	0,364	0,344	0,373
1-1/4	1,25	1,302	1,271	2,045	2,113	0,312	0,384	0,359	0,393
1-5/16	1,312	1,366	1,334	2,141	2,211	0,328	0,403	0,375	0,41
1-3/8	1,375	1,432	1,398	2,239	2,311	0,344	0,422	0,391	0,427
1-7/16	1,438	1,497	1,462	2,334	2,406	0,359	0,44	0,406	0,442
1-1/2	1,5	1,561	1,525	2,43	2,502	0,375	0,458	0,422	0,458

3. Пружинные шайбы, внутренний зубец (Lock Washers, internal tooth).

Lock_Washers

Номинальный размер шайбы		A		B		C
		Внутренний диаметр		Внешний диаметр		Толщина
		Min.	Max.	Max.	Min.	Max.	Min.
2	0.086	0.089	0.095	0.200	0.175	0.015	0.010
4	0.112	0.115	0.123	0.270	0.255	0.019	0.015
6	0.138	0.141	0.150	0.295	0.275	0.021	0.017
8	0.164	0.168	0.176	0.340	0.325	0.023	0.018
10	0.190	0.195	0.204	0.381	0.365	0.025	0.020
12	0.216	0.221	0.231	0.410	0.394	0.025	0.020
1/4	0.250	0.256	0.267	0.478	0.460	0.028	0.023
5/16	0.312	0.320	0.332	0.610	0.594	0.034	0.028
3/8	0.375	0.384	0.398	0.692	0.670	0.040	0.032
7/16	0.438	0.448	0.464	0.789	0.740	0.040	0.032
1/2	0.500	0.512	0.530	0.900	0.867	0.045	0.037
5/8	0.625	0.640	0.663	1.071	1.045	0.050	0.042
1/8	Pipe	0.425	0.410	0.615	0.595	0.022	0.017

4. Пружинные шайбы, внешний зубец (Lock Washers, external tooth).

External_Tooth

Номинальный размер шайбы		A		B		C
		Внутренний диаметр		Внешний диаметр		Толщина
		Min.	Max.	Max.	Min.	Max.	Min.
4	0.112	0.115	0.123	0.260	0.245	0.019	0.015
6	0.138	0.141	0.150	0.320	0.305	0.022	0.016
8	0.164	0.168	0.176	0.381	0.365	0.023	0.018
10	0.190	0.195	0.204	0.410	0.395	0.025	0.020
12	0.216	0.221	0.231	0.475	0.460	0.028	0.023
1/4	0.250	0.256	0.267	0.510	0.494	0.028	0.023
5/16	0.312	0.320	0.332	0.610	0.588	0.034	0.028
3/8	0.375	0.384	0.398	0.694	0.670	0.040	0.032
7/16	0.438	0.448	0.464	0.760	0.740	0.040	0.032
1/2	0.500	0.513	0.530	0.900	0.880	0.045	0.037
5/8	0.625	0.641	0.663	1.071	1.045	0.050	0.042

5. Пружинные шайбы, внутренне-внешний зубец (Lock Washers, internal - external tooth).

Internal_External

Номинальный размер шайбы		A		B		C
		Внутренний диаметр		Внешний диаметр		Толщина
		Min.	Max.	Max.	Min.	Max.	Min.
6	0.138	0.141	0.150	0.510	0.495	0.028	0.023
8	0.164	0.168	0.176	0.510	0.495	0.028	0.023
10	0.190	0.195	0.204	0.610	0.580	0.034	0.028
1/4	0.250	0.256	0.267	0.760	0.725	0.040	0.032

6. Пружинные шайбы, потайной внешний зубец (Lock Washers, countersunk external tooth).

Lock_Washers_01 Lock_Washers_02

Номинальный размер шайбы		A		B	C		D
		Внутренний диаметр		Внешний диаметр	Толщина		Длина
		Min,	Max,	Ref,	Max,	Min,	Max,	Min,
6	0,138	0,14	0,15	0,301	0,021	0,017	0,092	0,082
8	0,164	0,167	0,177	0,34	0,021	0,017	0,105	0,088
10	0,19	0,195	0,205	0,369	0,025	0,02	0,099	0,083
1/4	0,25	0,255	0,267	0,468	0,025	0,02	0,128	0,113
