В список металлических крепежных изделий особняком входит всем знакомая заклёпка. В данном случае, она изготовлена по немецкому национальному стандарту din 662 и которая является аналогом ГОСТ 10301, а также соответствует международному сертификату качества ISO 1051. Если болты, винты, гайки, шайбы, граверы являются разъемным крепежом, то заклёпка такой не может быть априори. Склепал один раз и больше употребить ее нет возможности, что не скажешь об остальных основных металлоскрепах.
Тем не мене в современном производстве данная крепежная деталь используется очень широко в авиации, в производстве маломерных средств передвижения по воде, в мостостроении, в создании конструктивных элементов и так далее. Если вспомнить начало прошлого века, то мы знаем, что остовы всех гражданских и боевых кораблей собирались именно с помощью заклепок. Чем же хороша обыкновенная заклепка? В этом материале попробуем разобраться.
В любом случае две скрепленные плоскости при помощи любых метизов стремятся освободиться от «оков». На крепежный элемент они действуют на растяжение, то есть «стремятся» оторваться друг от друга в противоположном направлении и одновременно осуществить сдвиг. Возникает в первом случае сопротивление крепежа нормальное, а во втором касательное.
Есть масса примеров, когда соединяемые плоскости функционируют в таких условиях, когда возникающие силы стремятся разрушить конструктивный элемент при помощи их сдвигания. То есть силы воздействуют на срезание заклёпки. И в этом случае заклёпка является самым лучшим крепежным материалом. Сегодня заклёпки потихоньку вытесняются сваркой, но еще есть много мест, где они продолжают активно применяться. Например, при соединении стропил, стальных листов в котлах, больших резервуарах и так далее.
Постановка заклёпки в рабочее положение осуществляется следующим методом. В двух соединяемых плоскостях сверлят отверстия, диаметр которых должен соответствовать толщине стержня заклёпки. В отверстия вставляют ее раскаленный стержень с головкой и начинают другой конец расклёпывать специальным молотком (машиной клепальной).
Купить DIN 662
Что касается нашей заклёпки, то ее постановка в рабочее положение осуществляется в холодном состоянии, поскольку она авиационной конструкции. Имеет полупотайную головку и изготавливается из углеродистых и нержавеющих сталей. Компания готова продать заклёпки оптовыми партиями по оптимальной цене.

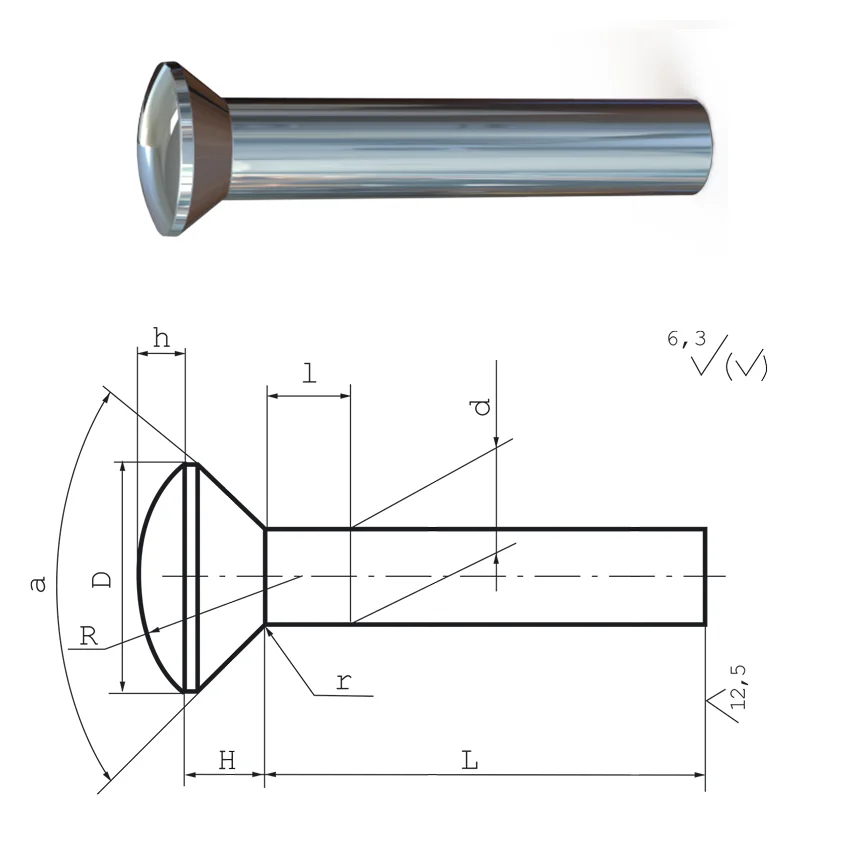

Стандарт DIN 662 соответствует ГОСТ 10301, ISO 1051.
Описание: DIN 662 Заклёпка с полупотайной головкой. Диаметр заклёпки от 2,5 до 6 мм, длина от 6 до 20 мм.
Материалы:
- Сталь
- Нержавеющая сталь: А2, А4
- Цветные металлы, сплавы: латунь, медь, алюминий
Размеры заклепки с полупотайной головкой DIN 662 в мм
d1 | d2 | d3 мин. | e | k | w |
---|---|---|---|---|---|
2.5 | 5 | 2.37 | 1.3 | 1.2 | 0.8 |
3 | 6 | 2.87 | 1.5 | 1.5 | 1 |
4 | 8 | 3.87 | 2 | 2.1 | 1.4 |
5 | 10 | 4.82 | 2.5 | 2.5 | 1.7 |
6 | 12 | 5.82 | 3 | 3 | 2 |
