По стандарту DIN 124 производится ударная заклепка, снабженная с полукруглой головкой. Этот крепежный элемент предназначен для установки с помощью молотка: сильный удар деформирует заклепку и обеспечивает прочное неразъемное соединение. Такие изделия подходят для скрепления тонколистовых металлических деталей, также их применяют при сборке металлоконструкций. Их установка удобна в тех случаях, если для соединения комплектующих невозможно использовать сварку, это наиболее прочный и надежный способ соединения.
Особенности и характеристики
Такие изделия состоят из металлического стержня и полукруглой головки. Она будет подниматься над поверхностью материала и эстетично смотреться, поэтому заклепки получили широкое распространение. Ударная разновидность устанавливается с помощью простого ручного инструмента, это значительно ускоряет монтаж.
Крепежные изделия такого типа обладают следующими преимуществами и характеристиками:
- Диаметр металлического стержня может составлять от 10 до 36 мм, возможно исполнение в классах точности В и С.
- Диаметр головки составляет от 16 до 58 мм. Ближайшие аналоги такого крепежного изделия изготавливаются по стандартам ISO 1051 и ГОСТ 10299-80, новый российский стандарт сменил устаревший ГОСТ 10299-78.
- В результате использования заклепки образуется прочное неразъемное соединение.
- Долговечность. Для производства может использоваться как прочная углеродистая сталь без защитного покрытия, так и цветные металлы, и их сплавы: алюминий, медь, латунь.
Заклепки из цветных металлов и сплавов используются в условиях повышенной коррозионной активности среды, в том числе при наружной установке. Они способны долгое время противостоять коррозии и обеспечивать прочность соединения.
Заказ продукции оптом в компании «Трайв-комплект»
Наша компания предлагает приобрести крепежные изделия оптовыми партиями любого масштаба, возможны постоянные поставки. Ударные заклепки широко востребованы в машиностроении, станкостроении, автомобилестроении и других отраслях – закажите их на выгодных условиях. Оформите разовый заказ или начните постоянное сотрудничество6 оптовым клиентам предоставляются скидки.
Позвоните по указанным номерам, чтобы заказать качественную крепежную продукцию и получить ее в короткие сроки. Гарантируется отличное качество и точное соответствие стандартам.

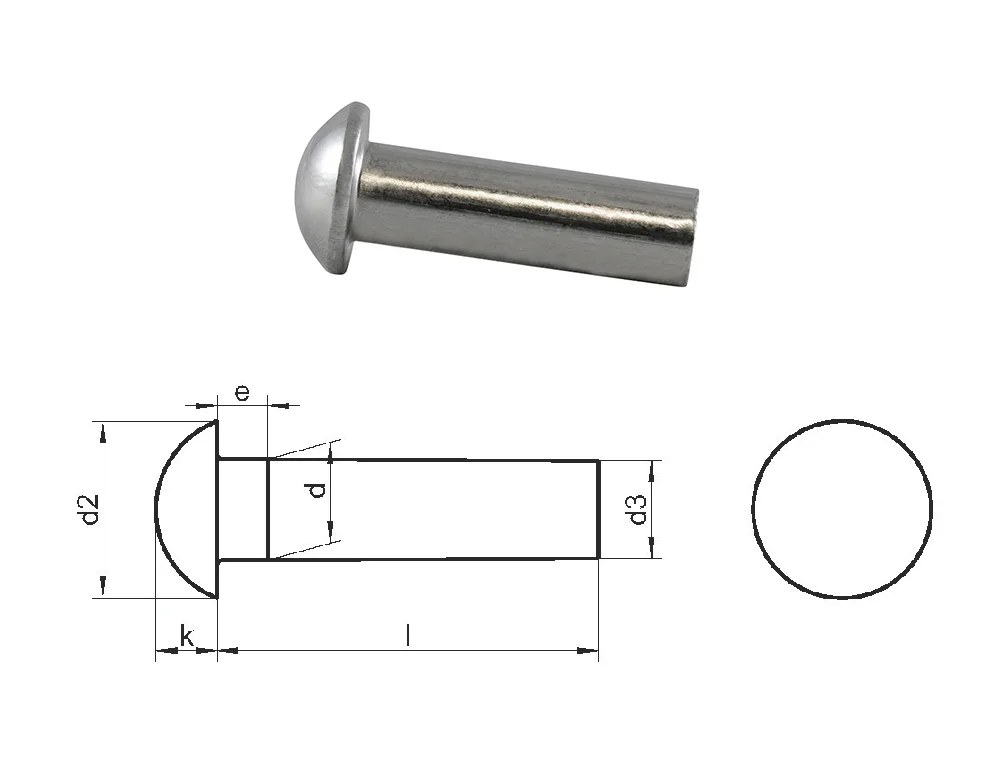

d2 | 16 | 19 | 22 | 25 | 28 | 30 | 32 | 36 | 40 | 43 | 48 |
d3 | 9.4 | 11.3 | 13.2 | 15.2 | 17.1 | 18.1 | 19.1 | 20.9 | 22.9 | 25.8 | 28.6 |
k | 6.5 | 7.5 | 9 | 10 | 11.5 | 12.5 | 13 | 14 | 16 | 17 | 19 |
e | 5 | 6 | 7 | 8 | 9 | 9.5 | 10 | 11 | 12 | 13.5 | 15 |
l | d1 | ||||||||||
10 | 12 | 14 | 16 | 18 | 19 | 20 | 22 | 24 | 27 | 30 | |
30 | + | + | + | + | + | + | + | ||||
35 | + | + | + | + | + | + | + | + | |||
40 | + | + | + | + | + | + | + | + | + | + | |
45 | + | + | + | + | + | + | + | + | + | + | |
50 | + | + | + | + | + | + | + | + | + | + | + |
55 | + | + | + | + | + | + | + | + | + | + | |
60 | + | + | + | + | + | + | + | + | + | + | + |
65 | + | + | + | + | + | + | + | + | + | + | + |
70 | + | + | + | + | + | + | + | + | + | + | + |
75 | + | + | + | + | + | + | + | + | + | + | + |
80 | + | + | + | + | + | + | + | + | + | + | |
85 | + | + | + | + | + | + | + | + | + | + | |
90 | + | + | + | + | + | + | + | + | + | + | |
95 | + | + | + | + | + | + | + | + | + | + | |
100 | + | + | + | + | + | + | + | + | + | + | |
110 | + | + | + | + | + | + | + | + | |||
120 | + | + | + | + | + | + | + | + | |||
130 | + | + | + | + | + | + | + | ||||
140 | + | + | + | + | + | + | + | ||||
150 | + | + | + | + | + | + | + | ||||
160 | + | + | + | + | |||||||
170 | + | + | + | + | |||||||
180 | + | + | + | + | |||||||
190 | + | + | + | + | |||||||
200 | + | + | + | + |
