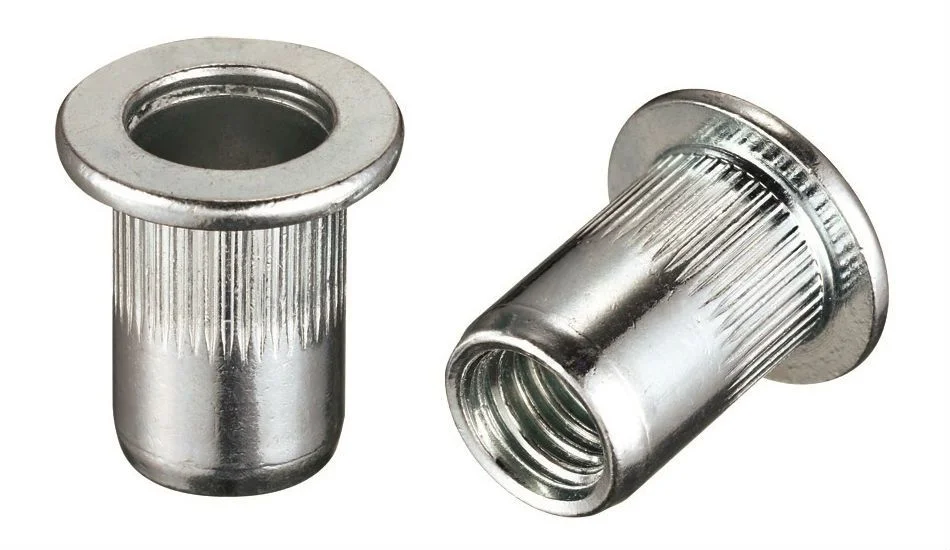

Резьбовая заклепка-гайка – вид крепежа, совмещающий в себе преимущества резьбового крепежа и классических заклепок под молоток. С ее помощью можно соединять металлические листы с получением отверстия с уже нарезанной резьбой в точке крепления. Это позволяет создавать прочные и надежные крепления различных деталей.
Заклепки-гайки могут использоваться для тонколистовых материалов, в которых требуется обеспечить отверстие с внутренней резьбой, крепеж получил широкое применение в машиностроении.
Особенности конструкции и материалы
В конструкции крепежного изделия присутствуют 3 основных элемента: головка, средняя и обратная часть. Головка может иметь различную конфигурацию: она может быть плоской, потайной, уменьшенной или полупотайной. В обратной части расположена внутренняя резьба, которая потом может использоваться для установки крепежных элементов. Различают глухие и сквозные заклепки: в первом случае нижний конец будет закрытым, во втором – заклепка имеет отверстие.
Для изготовления заклепок применяется углеродистая сталь, также они могут быть изготовлены из алюминия или других цветных сплавов, не подверженных коррозии. Возможно изготовление из высокопрочных сталей: их класс прочности составляет от 8.8 до 12.9, они используются совместно с резьбовыми крепежными изделиями из аналогичного материала.
Для увеличения срока службы заклепки-гайки могут быть снабжены различными видами антикоррозийных покрытий. Они покрываются тонким слоем цинка, никеля или хрома, цветные металлы обеспечивают устойчивость к внешнему коррозийному воздействию. В результате изделие способно выдерживать продолжительный контакт с агрессивной средой. Заклепки с защитным покрытием имеют улучшенные декоративные качества.
Особенности установки
Для установки гайки-заклепки достаточно одностороннего доступа к месту соединения, как и при использовании других видов заклепок. Установка проводится в несколько этапов:
- В тонколистовом металле предварительно просверливается отверстие нужно диаметра.
- Если требуется поставить заклепку с потайной головкой, утопленной в материал, дополнительно проводится зенкование.
- Заклепка накручивается на специальный инструмент и помещается в отверстие.
- С помощью инструмента заклепка деформируется и надежно прижимается к сторонам отверстия, после чего инструмент убирается. В результате обеспечивается прочное неразъемное крепление с дополнительным резьбовым отверстием.
Такой крепеж может применяться для соединения деталей различной толщины. При выборе необходимо обращать внимание на такие параметры, как длина стержня и диаметр резьбы заклепки, материал, конструкцию головки, а также наличие дополнительных особенностей крепежа. Производители предлагают широкий спектр изделий, что дает возможность подобрать подходящий вариант для решения любой задачи.
Возможности использования крепежа
Гайки-заклепки стали широко востребованными в различных направлениях промышленного производства. Они используются в машиностроении, сборке автомобилей, производстве станков, спецтехники, оборудования и не только. Крепеж такого типа позволяет обеспечить соединение деталей из тонкого листового металла, создать отверстие с резьбой нужного диаметра и при этом не использовать сварку. Гайки-заклепки совмещают в себе преимущества нескольких видов крепежа, что обеспечило им широкие возможности использования.
Одним из преимуществ стала возможность установки таких крепежных изделий в местах, к которым есть только односторонний доступ, Монтаж проводится с применением специального инструмента-заклепочника, с установкой может без проблем справиться один человек. Такой крепеж ускоряет проведение сборочных работ, поэтому он стал востребованным в серийном промышленном производстве.
Заклепки-гайки могут применяться не только для скрепления металлических листов, но и для соединения различных деталей из пластика, оргалита и других материалов. Это расширяет возможности использования в промышленности, строительных и отделочных работах.
Заказ продукции в компании «Трайв-Комплект»
Наша компания предлагает широкий спектр крепежной продукции: закажите гайки-заклепки по выгодной стоимости оптовыми партиями. Товар поставляется мелким или крупным оптом, возможна быстрая отгрузка даже большого количества продукции. Она отправляется в любой регион России, доставка потребует минимум времени. Возможна продажа на постоянных условиях, гарантируется выгодное сотрудничество и доступная стоимость продукции.
Для оформления заказа позвоните по указанным номерам и выберите подходящий тип продукции, при необходимости проконсультируйтесь у наших специалистов по подбору крепежа.
| D | d1 | d2 | d3 | h | L1 | L | K | Толщина материала | Do | |
| мин. | макс. | |||||||||
| M3 | 4.9 -0.05 | 7 ±0.2 | 4 +0.05 | 0.8 +0.1 | 4.0 ±0.1 | 9 ±0.2 | 0.8 | 0.5 | 2.0 | 5 |
| 11 ±0.2 | 2.0 | 3.0 | ||||||||
| M4 | 5.9 -0.05 | 9 ±0.3 | 5 +0.05 | 0.8 +0.1 | 5.5 ±0.1 | 11 ±0.3 | 0.8 | 0.5 | 2.0 | 6 |
| 13 ±0.3 | 2.0 | 4.0 | ||||||||
| M5 | 6.9 -0.1 | 10 ±0.3 | 5.8 +0.1 | 1 +0.1 | 6.2 ±0.2 | 13 ±0.3 | 1 | 0.5 | 2.5 | 7 |
| 15 ±0.3 | 2.5 | 4.0 | ||||||||
| M6 | 8.9 -0.1 | 13 ±0.3 | 7.8 +0.1 | 1.5 +0.1 | 7.0 ±0.2 | 15 ±0.3 | 1.5 | 0.5 | 3.0 | 9 |
| 17 ±0.3 | 3.0 | 5.0 | ||||||||
| M8 | 10.9 -0.1 | 15 ±0.3 | 9.5 +0.1 | 1.5 +0.1 | 7.5 ±0.3 | 17 ±0.3 | 1.5 | 0.5 | 3.0 | 11 |
| 19 ±0.3 | 3.0 | 5.0 | ||||||||
| M10 | 11.9 -0.1 | 16 ±0.3 | 11 +0.1 | 2 +0.1 | 10 ±0.3 | 19 ±0.3 | 1.7 | 1.0 | 3.0 | 12 |
| 21 ±0.3 | 3.0 | 6.0 | ||||||||
| M12 | 14.9 -0.1 | 20 ±0.3 | 13 +0.1 | 2 +0.1 | 12 ±0.3 | 22 ±0.3 | 1.9 | 1.0 | 4.0 | 15 |
