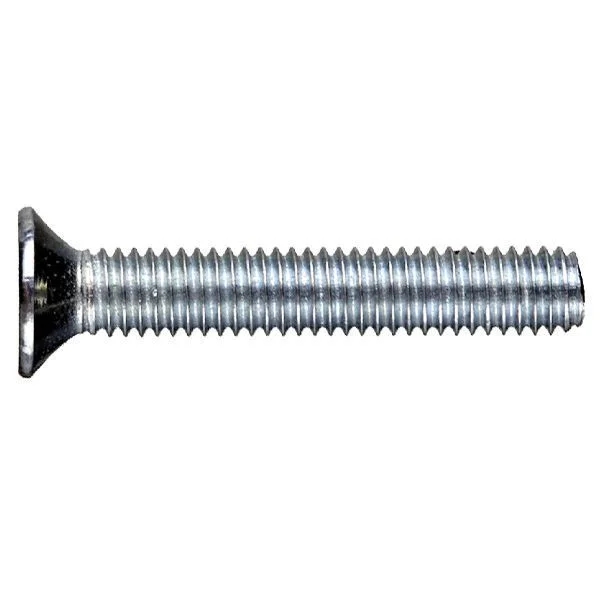

Стандарт DIN 964 распространяется на крепежные винты, снабженные полупотайной головкой и полной метрической резьбой стержня. Головка имеет прямой шлиц, это обеспечивает удобство закручивания отверткой и электроинструментом.
Изделие устанавливается в подготовленное отверстие в деталях и фиксируется с помощью гаек и шайб соответствующего диаметра. Винт используется для сборки прочных разъемных соединений, он востребован во многих промышленных отраслях. Аналогичные крепежные изделия выпускаются по стандартам ГОСТ 17474, ISO 2010.
Возможности применения и особенности крепежа
По стандарту ДИН 964 изготавливаются винты с резьбой, нанесенной по всей длине металлического стержня. Диаметр резьбы может составлять от М2 до М10, длина варьируется от 4 до 100 мм. Это универсальный крепеж, устанавливаемый в предварительно подготовленное резьбовое отверстие. Головка наполовину утапливается в материал: это обеспечивает соединению хорошие декоративные качества.
Для производства используется сталь класса прочности 4.8, для улучшенного противодействия коррозии она может снабжаться гальванической оцинковкой. Также для производства может применяться нержавеющая сталь марок А1, А2 и А4 – эти материалы обладают улучшенной устойчивостью к влаге и к агрессивному химическому воздействию среды.
Винты DIN 964 – универсальный крепеж, который может использоваться в различных производственных отраслях, он применяется в машиностроении, станкостроении, приборостроении и не только. Благодаря эстетичному виду головки он подходит для использования в мебельном производстве, строительных и отделочных работах. Прочный и недорогой крепеж обеспечивает надежное соединение различных конструкций.
Заказ оптовых партий винтов
Компания «Трайв-Комплект» предлагает оптовые поставки высококачественных крепежных изделий по выгодной стоимости. Продукция точно соответствует стандартам и снабжается необходимыми документами, мы сотрудничаем с крупными российскими и зарубежными изготовителями.
Закажите универсальный крепеж оптовыми партиями любого объема с доставкой по территории России. При приобретении крупных партий товар доставляется бесплатно в минимальные сроки. Для постоянных партнеров и крупных оптовиков разработана система скидок. Ознакомьтесь с каталогом и оформите заказ на сайте на выгодных условиях.
| dk | 4.7 | 5.6 | 7.5 | 9.2 | 11 | 14.5 | 18 |
|---|---|---|---|---|---|---|---|
| k | 1.5 | 1.65 | 2.2 | 2.5 | 3 | 4 | 5 |
| f | 0.6 | 0.75 | 1 | 1.25 | 1.5 | 2 | 2.6 |
| n | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 |
| L(мм) | d | |||||||
|---|---|---|---|---|---|---|---|---|
| M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | ||
| 5 | ||||||||
| 6 |
|
|||||||
| 8 |
|
|
||||||
| 10 |
|
|
|
|
||||
| 12 |
|
|
|
|
||||
| 16 |
|
|
|
|
|
|||
| 20 |
|
|
|
|
|
|||
| 25 |
|
|
|
|
|
|||
| 30 |
|
|
|
|
|
|
||
| 35 |
|
|
|
|||||
| 40 |
|
|
|
|||||
| 50 |
|
|
|
|||||
| 60 |
|
|
|
|||||
| 70 |
|
|
||||||
| 80 |
|
|
||||||
| 90 | ||||||||
| 100 | ||||||||
Винт с полупотайной головкой (с прямым шлицем) DIN 964 изготавливается из оцинкованой и нержавеющей стали.
