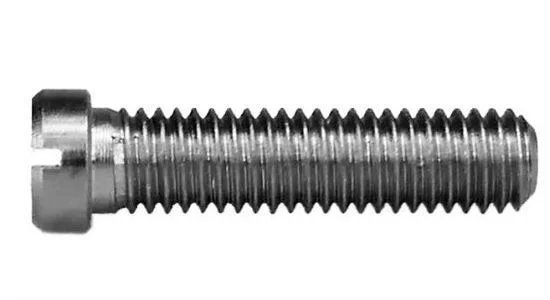

По стандарту DIN 920 производится винт с цилиндрической головкой уменьшенного диаметра и прямым шлицем для закручивания отверткой с плоским наконечником. Это широко распространённый тип крепежа: он представляет собой прочный металлический стержень с полной метрической резьбой, ее диаметр составляет от М1 до М10. Уменьшенный размер головки делает крепеж менее заметным на поверхности материала, это улучшает декоративные качества соединения.
Изделие такого типа не имеет аналогов в российской системе стандартизации ГОСТ.
Особенности изготовления и применения
Винт ДИН 920 предназначен для резьбового соединения металлических деталей различных машин и механизмов. Он устанавливается в отверстие с уже подготовленной резьбой или без резьбы: в этом случае он фиксируется с помощью гайки с шайбой или без нее. Общая длина изделия может составлять от 4 до 25 мм.
Основным материалом для производства является сталь с классом прочности 5.8. Изделия такого типа обладают стандартной прочностью и не используются для сборки ответственных, высоконагруженных узлов. Для улучшенного противодействия коррозии они могут быть снабжены защитным цинковым покрытием, оно наносится гальваническим способом. Если винт предполагается использовать в местах, где возможен контакт с влагой, необходимо выбрать крепеж, изготовленный из нержавеющей стали А2 или А4. Изделия такого типа рассчитаны на очень долгое использование.
Крепежные винты ДИН 920 активно применяются в машиностроении, мебельном производстве, также они могут использоваться при сборке приборов, станков и различного промышленного оборудования. Они применяются для сборки радиоэлектронного оснащения, также их используют в строительных работах и не только. Крепеж пользуется спросом благодаря универсально конструкции и долговечности.
Заказ крепежной продукции в компании «Трайв-Комплект»
В нашей организации предлагаются оптовые и розничные поставки партий любого размера. В продаже представлена качественная крепежная продукция от российских и зарубежных поставщиков, она изготовлена в точном соответствии со стандартами. Закажите ее онлайн и получите покупку в минимальные сроки.
Также мы предлагаем постоянное снабжение магазинов, строительных и иных организаций. Крепежные изделия высокого качества пользуются постоянным спросом, оптовикам предоставляются значительные скидки на покупки крупных партий.
Размеры винтов с уменьшенной цилиндрической головкой DIN 920 в мм:
| d | М1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| b | 5 | 6 | 7.5 | 9 | 10 | 12 | 15 | 18 | 24 | 30 |
| dk | 2.3 | 2.8 | 3.5 | 4 | 4.5 | 5.5 | 6.5 | 8 | 10 | 13 |
| k | 1 | 1.2 | 1.5 | 1.8 | 2 | 2.4 | 2.7 | 3.1 | 3.8 | 4.6 |
| n | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 |
| t мин. | 0.5 | 0.6 | 0.75 | 0.9 | 1 | 1.2 | 1.3 | 1.5 | 1.9 | 2.3 |
| t макс. | 0.7 | 0.8 | 0.95 | 1.15 | 1.3 | 1.5 | 1.6 | 1.9 | 2.4 | 2. |
