По стандарту DIN 916 изготавливается установочный стопорный винт, предназначенный для прочной фиксации деталей друг относительно друга и их защиты от смещения в сторону. Он представляет собой металлический стержень с нанесенной по всей длине метрической резьбой, такой крепежный элемент не имеет головки.
Его особенностью является наличие углубления под ключ-шестигранник в торцевой части: такой крепеж устанавливается в отверстия с резьбой и затягивается ключом с большим усилием. Это обеспечивает максимально прочную и надежную фиксацию.
Особенности производства и использования
Установочный винт по немецкому стандарту ДИН 916 Может иметь диаметр от М1,4 до М24 мм. Длина стержня составляет от 2,5 до 10 мм. Второй конец стержня имеет плоскую форму. Изделие производится без выступающей головки: это позволяет полностью скрыть его в отверстии и обеспечить незаметную фиксацию элементов конструкции друг относительно друга. Крепежные изделия такого типа могут использоваться в самых разных узлах и механизмах, они рассчитаны на значительные механические нагрузки.
Установочный крепеж применяется в машиностроении, приборостроении, станкостроении и прочих отраслях промышленного производства. Также он востребован в изготовлении мебели: такие изделия полностью скрываются в материале и не снижают декоративных качеств готовых изделий. Установочные винты также применяются в строительстве и сборке металлокаркасов, они помогают создавать высокопрочные долговечные соединения.
Для производства может использоваться сталь 45Н. Она снабжается дополнительным цинковым или никелевым покрытием для противодействия коррозии, слой металла наносится гальваническим способом. Оцинковка или никелирование нужны в том случае, если крепеж используется в условиях повышенной влажности, резких температурных перепадов или других негативных природных воздействий.
Для изготовления винтов также может использоваться нержавеющая сталь марок А1, А2 и А4 – эти материалы не подвержены коррозии и выдерживают агрессивное химическое воздействие среды. Крепеж может изготавливаться из латуни или пластика. Выбор зависит от условий эксплуатации и требований к коррозионной стойкости.

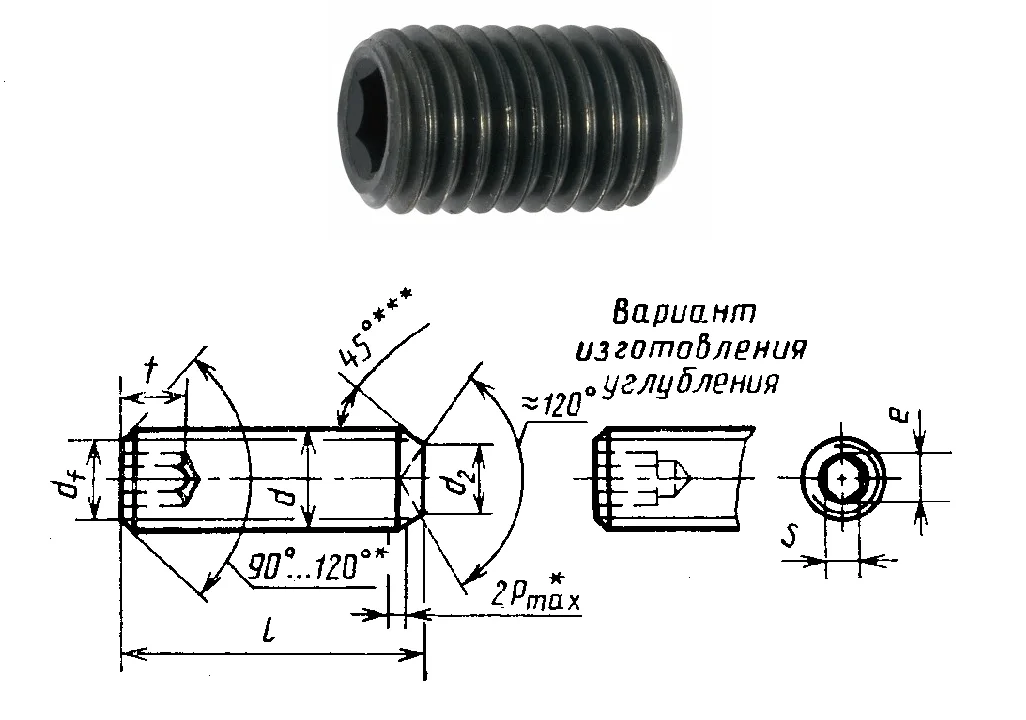

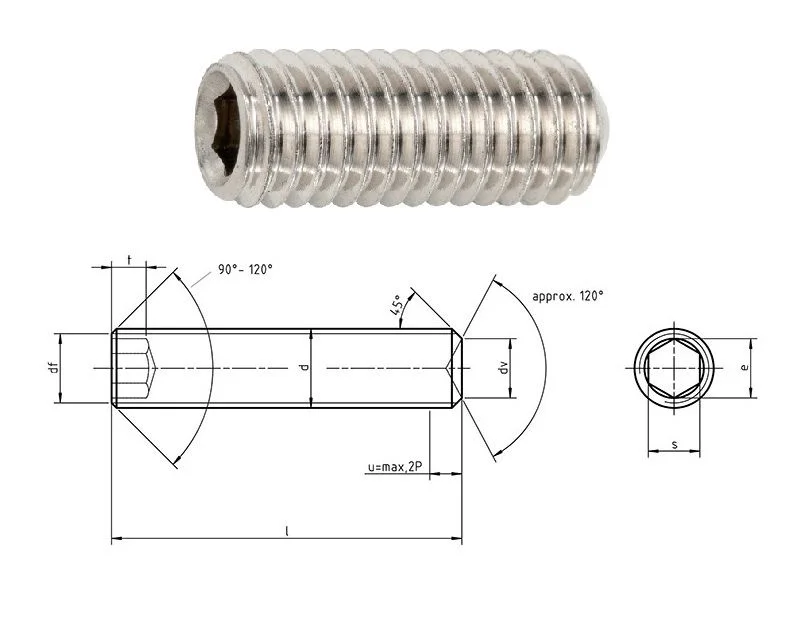

Стандарт DIN 916 соответствует ГОСТ 28964-91, ISO 4029
Условия покупки установочных винтов
Наша компания предлагает заказать стопорную крепежную продукцию на оптовых и розничных условиях. «Трайв-Комплект» является постоянным партнером крупных российских и зарубежных изготовителей, организация поставляет оптовые и розничные партии крепежной продукции на выгодных условиях. Гарантируется строгое соответствие стандартам, при необходимости возможен подбор аналогов с точным соответствием или небольшими расхождениями.
Наша компания сотрудничает с организациями, предпринимателями и частными лицами. Оформите заказ на выгодных условиях: приобретенный товар доставляется в любую точку России, гарантируются минимальные сроки поставок. Стоимость зависит от объемов заказа: для оптовиков разработана система скидок. При необходимости получите консультации специалистов по подбору подходящего крепежа: выберите подходящий тип продукции и оформите покупку на выгодных условиях.
Размеры установочных винтов DIN 916 (нержавеющая сталь А4) в мм:
| dv | 1.15 | 1.75 | 2.25 | 2.75 | 4.7 | 5.7 | 7.64 |
|---|---|---|---|---|---|---|---|
| t | 1.2/2 | 1.5/2.5 | 2/3 | 2/3.5 | 3/5 | 4/6 | 4.8/8 |
| s | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 |
| l | d | ||||||
| M3 | M4 | M5 | M6 | M8 | M10 | М12 | |
| 3 |
|
||||||
| 4 |
|
|
|||||
| 5 |
|
|
|
||||
| 6 |
|
|
|
|
|||
| 8 |
|
|
|
|
|
||
| 10 |
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
| 25 |
|
|
|
|
|
|
|
| 30 |
|
|
|
|
|
|
|
| 35 |
|
|
|
|
|||
| 40 |
|
|
|
|
|||
| 45 |
|
|
|
||||
| 50 |
|
|
|
|
|||
| 60 |
|
||||||
| d | М1,4 | М1,6 | М1,8 | М2 | М2,5 | M3 | M4 | M5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 | М24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,3 | 0,35 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | |
| dv | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 2 | 2,5 | 3 | 5 | 6 | 8 | 9 | 10 | 14 | 16 | |
| s | 0,7 | 0,7 | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 | |
| t | короткие | 0,6 | 0,7 | 0,8 | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 | 5,6 | 6,4 | 8 | 10 |
| длинные | 1,4 | 1,5 | 1,6 | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 9 | 10 | 12 | 15 | |
| l | |||||||||||||||||
| 2 | # | # | # | # | |||||||||||||
| 2,5 | + | + | + | # | # | ||||||||||||
| 3 | + | + | + | + | # | # | |||||||||||
| 4 | + | + | + | + | + | # | # | ||||||||||
| 5 | + | + | + | + | + | + | # | # | |||||||||
| 6 | + | + | + | + | + | + | + | + | # | ||||||||
| 8 | + | + | + | + | + | + | + | + | # | ||||||||
| 10 | + | + | + | + | + | + | + | # | |||||||||
| 12 | + | + | + | + | + | + | + | # | |||||||||
| 16 | + | + | + | + | + | + | + | # | |||||||||
| 20 | + | + | + | + | + | + | + | # | |||||||||
| 25 | + | + | + | + | + | + | + | # | |||||||||
| 30 | + | + | + | + | + | + | + | # | |||||||||
| 35 | + | + | + | + | + | + | + | ||||||||||
| 40 | + | + | + | + | + | + | + | ||||||||||
| 45 | + | + | + | + | + | + | |||||||||||
| 50 | + | + | + | + | + | + | |||||||||||
| 55 | + | + | + | + | + | ||||||||||||
| 60 | + | + | + | + | + | ||||||||||||
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dv - диаметр внутреннего конуса, макс.
s - размер под ключ
t - глубина шлица винта, мин.
l - длина винта
# - короткие винты с обязательным углом фаски 120°
+ - длинные винты с углом фаски 90°
