Немецкий стандарт DIN 915 распространяется на производство стопорных установочных винтов без головки с цилиндрическим концом. Это специализированный крепеж, предназначенный для фиксации деталей друг относительно друга и их защиты от смещения. Он используется в различных механизмах и агрегатах, испытывающих динамические и вибрационные нагрузки.
Конструктивно стопорный винт представляет собой металлический стержень с полной метрической резьбой, с одной стороны предусмотрено внутреннее углубление под шестигранник.
Особенности производства и установки
Стопорные установочные винты предназначены для монтажа в подготовленное резьбовое отверстие, они гарантируют прочную фиксацию деталей и не допускают их перемещения. Для надёжности крепления винт снабжается цилиндрической концевой частью без резьбы – она обеспечивает высокопрочную фиксацию. Внутреннее углубление с торцевой стороны винта позволяет надежно закрутить его ключом-шестигранником. Этот элемент обеспечивает высокое затягивающее усилие, поэтому винт надежно фиксирует соединение.

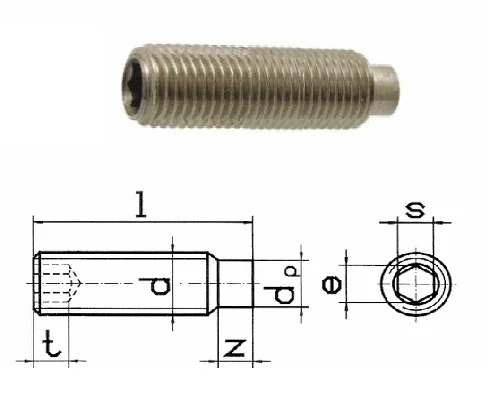

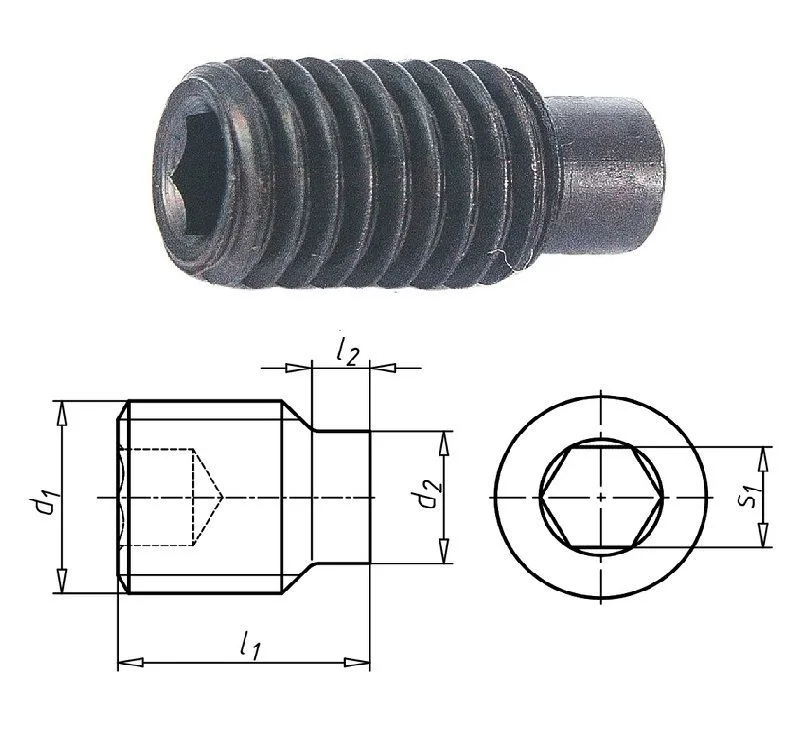

Для установки требуется предварительно просверлить в деталях отверстие соответствующего диаметра и нарезать резьбу с нужным шагом. Стопорный винт ДИН 914 может иметь диаметр резьбы от 3 до 20 мм, длина может составлять от 6 до 60 мм. Аналогичная крепежная продукция изготавливается по российскому стандарту ГОСТ 11075 и международному стандарту ISO 4028.
Стопорные установочные винты активно применяются в машиностроении: их используют при производстве автомобилей, станков, промышленного оборудования, различных приборов и не только. Крепеж такого типа также востребован в строительстве, его применяют для сборки и установки металлических каркасов. Стопорные винты применяют там, где требуется обеспечить правильное расположение деталей друг относительно друга и не допустить их смещения под воздействием внешней силы.
Материалы для производства винтов
Для изготовления стопорных установочных винтов используются различные материалы, выбор зависит от условий эксплуатации крепежных изделий. Основной материал для производства - сталь 45Н, она может использоваться без защитного покрытия или снабжаться гальванической оцинковкой. Тонкий слой цинка не допускает прямого контакта металла с агрессивной внешней средой, это увеличивает долговечность использования крепежа.
Для эксплуатации в условиях постоянной повышенной влажности, температурных перепадов и других разрушительных воздействий используются винты из нержавеющей кислотостойкой стали А2 и А4. Эти материалы не подвержены коррозии, поэтому способны служить десятки лет в любых условиях, Крепеж также может изготавливаться из сплавов цветных металлов и пластика. Эти материалы не подвержены коррозии и могут использоваться на открытом воздухе.
Условия приобретения крепежной продукции
Компания «Трайв-Комплект» предлагает большой выбор крепежной продукции на выгодных условиях, мы поставляем винты и другие типы крепежа от лучших российских и зарубежных поставщиков, продукция соответствует высоким требованиям качества. Она изготавливается в точном соответствии со стандартами и проходит обязательный контроль качества. Также по нашему каталогу можно подобрать наиболее подходящие аналоги с нужными характеристиками.
Ознакомьтесь с предлагаемым ассортиментом и оформите оптовый заказ на выгодных условиях, предлагаются доступные цены, оптовикам предоставляются значительные скидки. Товар будет доставлен в любой город России в короткие сроки.
| dt (max) | - | - | - | - | - |
|---|---|---|---|---|---|
| s | 1.5 | 2 | 2.5 | 3 | 4 |
| L(мм) | d | ||||||
|---|---|---|---|---|---|---|---|
| 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| 8 |
|
||||||
| 10 |
|
|
|
||||
| 12 |
|
|
|
|
|||
| 16 |
|
|
|
|
|
||
| 20 |
|
|
|
|
|
||
| 25 |
|
|
|
|
|
||
| 30 |
|
|
|
|
|||
| 35 |
|
||||||
| 40 |
|
|
|
|
|||
| 45 |
|
||||||
| 50 |
|
|
|||||
| 60 |
|
||||||
