В мире современного строительства и производства особое место занимают специализированные крепежные решения. Винт DIN 7985 с классом прочности 4.8 стал эталоном качества для профессионалов, работающих с различными материалами.
Основные преимущества и особенности винтов DIN 7985 4.8
Созданный согласно строгим немецким стандартам DIN 7985, этот крепежный элемент демонстрирует идеальное сочетание функциональности и эстетики. Для производства винтов используется качественная углеродистая сталь марок Ст.10 и Ст.10кп, что делает изделие надежным выбором для множества строительных и производственных проектов.
Класс прочности 4.8 определяет следующие ключевые параметры:
- Предельная прочность материала достигает 400 Н/мм²
- Предел текучести составляет 320 Н/мм²
Как правильно выбрать винты DIN 7985 4.8
Чтобы подобрать оптимальный вариант, обратите внимание на такие факторы:
- Диаметр резьбы,
- Тип шлица (например, крестообразный PH/PZ или Torx),
- Наличие антикоррозийного покрытия,
- Соответствие ГОСТ или DIN стандартам.
Полукруглая головка упрощает монтаж и предотвращает самопроизвольное раскручивание. Благодаря различным видам шлицев (PH, PZ, Torx), инструмент надежно фиксируется, обеспечивая удобство работы даже в ограниченных пространствах.
Применение винтов DIN 7985 4.8
Эти винты подходят для решения самых разных задач — от бытовых нужд до сложных инженерных проектов. Они идеально сочетаются с другими крепежными элементами, обеспечивая прочность и долговечность конструкции. Полусферическая форма головки придает соединению аккуратный внешний вид, что особенно ценно в случаях, когда важна эстетика.
Почему выбирают нас?
Наша компания предлагает вам качественные винты DIN 7985 4.8, соответствующие всем современным стандартам. Мы гарантируем конкурентоспособные цены, сертифицированное качество и гибкость условий поставки. Вы можете заказать крупные партии с существенной экономией. Мы осуществляем доставку по всей России и странам СНГ.
Правильный выбор крепежа и грамотная установка обеспечивают долгий срок службы ваших конструкций. Периодическое техническое обслуживание поможет избежать возможных неисправностей и увеличит продолжительность эксплуатации вашего оборудования.
Таблица соответствия винтов DIN 7985 4.8
| Изделие | Класс прочности | Номинальное сопротивление (Н/мм²) | Предел текучести (МПа) | Твердость по Виккерсу, HV | Марка стали | Характеристики |
|---|---|---|---|---|---|---|
| Винт DIN 7985 | 4.8 | 400-420 | 320-340 | 130 – 250 | Ст.10, Ст.10кп | Углеродистая сталь (углерод менее 0,55%) |

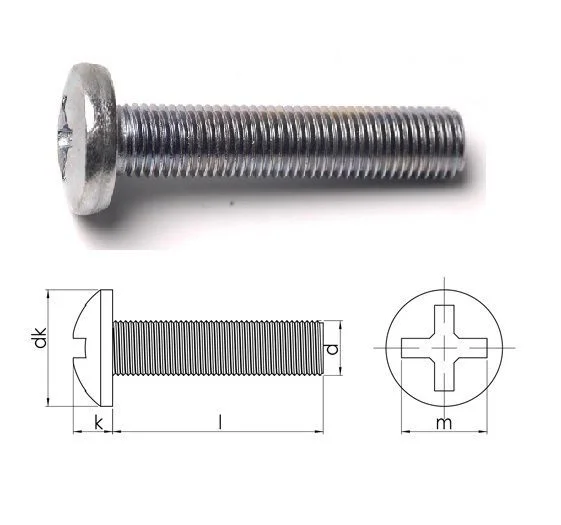

Таблица размеров винтов с цилиндрической головкой и крестообразным шлицем DIN 7985 (ISO 7045) в мм
| d | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| d1 | DIN 7985 | 3,2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| ISO 7045 | 5,6 | 9,5 | |||||||||
| k | DIN 7985 | 1,3 | 1,6 | 2 | 2,4 | 2,7 | 3,1 | 3,8 | 4,6 | 6 | 7,5 |
| ISO 7045 | 2,1 | 2,6 | 3,7 | ||||||||
| m | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 4 | |
| l | мин. | 3 | 3 | 3 | 4 | 5 | 5 | 6 | 8 | 10 | 12 |
| макс. | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 60 | 60 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
d1 - диаметр головки
k - высота головки
m - размер крестообразного шлица PH или PZ
l - длина винта

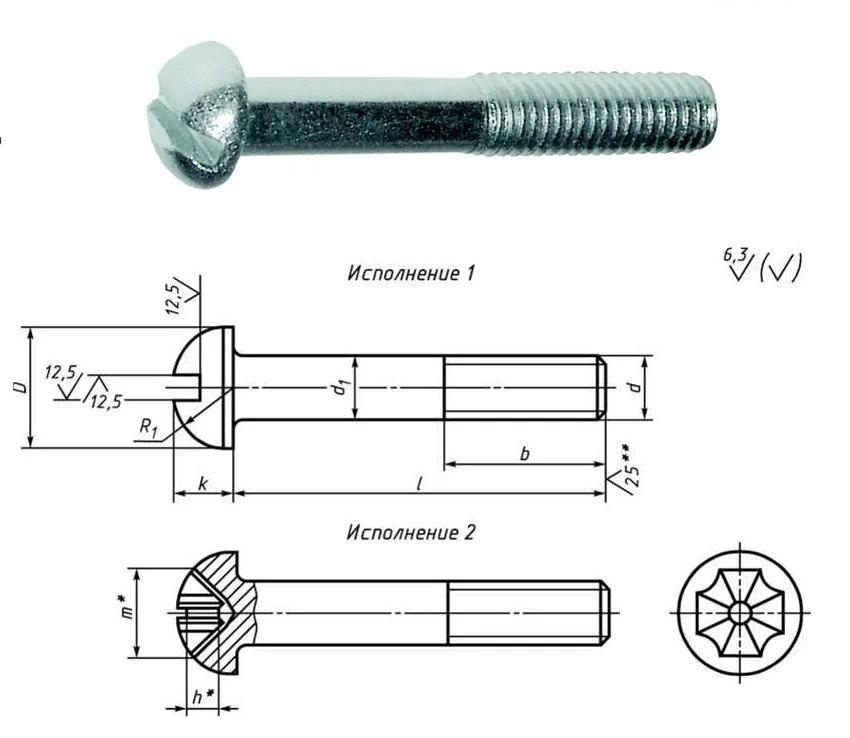

Таблица сравнения стандартов DIN 7985 и ГОСТ 17473-80
| Параметр | DIN 7985 | ГОСТ 17473-80 |
|---|---|---|
| d - номинальный диаметр резьбы, мм | от 1.5 до 10 | от 1 до 20 |
| P - шаг резьбы, мм | от 0.35 до 1.5 |
крупный - от 0,25 до 2,5 мелкий - от 1 до 1,5 (для d=8-20) |
| b - длина резьбы, мм | от 15 до 40 | от 8 до 70 |
| d1 - диаметр головки, мм | от 3,2 до 20 | от 2 до 30 |
| k - высота головки, мм | от 1,3 до 7,5 | от 0,7 до 14 |
| l - длина, мм | от 2 до 60 | от 2 до 120 |
| Класс точности | А | А и В |
| Тип шлица под отвертку | крестообразный PH или PZ | прямой или крестообразный |
