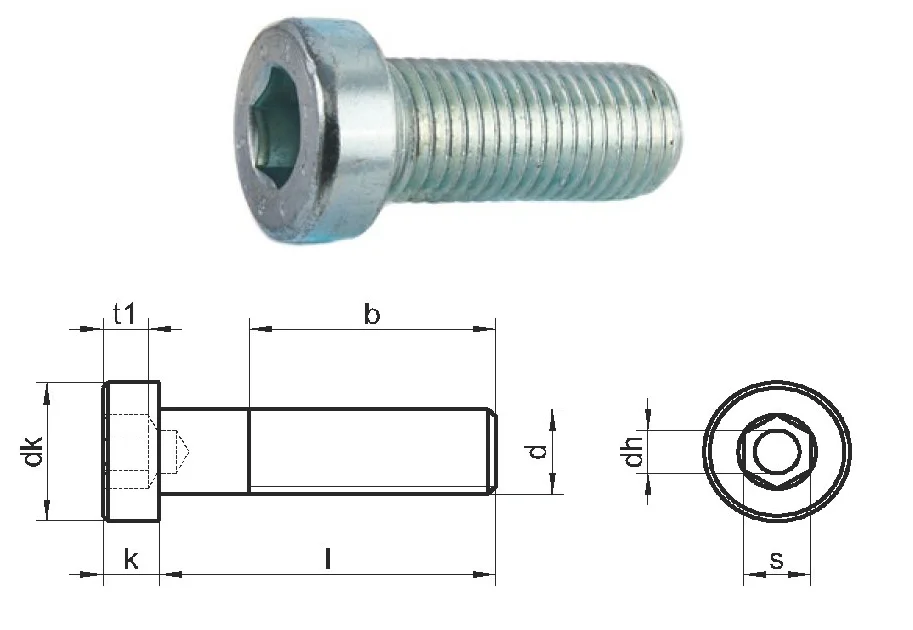

DIN 7984 — болт (винт) с внутренней звездочкой (Torx) или внутренним шестигранником под ключ и цилиндрической головкой. На шпильке винта DIN 7984 нарезана неполная метрическая резьба. Болт со звездочкой или внутренним шестигранником применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных и строительных отраслях совместно с гайками, шайбами соответствующих размеров. Аналог: ГОСТ 11738
Общее описание
DIN 7984 — болт (винт) с внутренней звездочкой (Torx) или внутренним шестигранником под ключ и цилиндрической головкой. На шпильке винта DIN 7984 нарезана неполная метрическая резьба. Болт со звездочкой или внутренним шестигранником применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных и строительных отраслях совместно с гайками, шайбами соответствующих размеров.
Болт со звездочкой DIN 7984 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни. Винт со звездочкой, произведенный из оцинкованной стали, может быть оцинкован.
Применение
Болт широко используется в машиностроении, строительстве, в сферах изготовления мебели и везде, где присутствуют динамические, циклические и ударные типы нагрузок. Часто применяется в различных двигательных установках, находящихся под давлением. Материал для изготовления болтов выбирается из низкоуглеродистых, легированных сталей и сплавов, с высокой устойчивостью к коррозии.

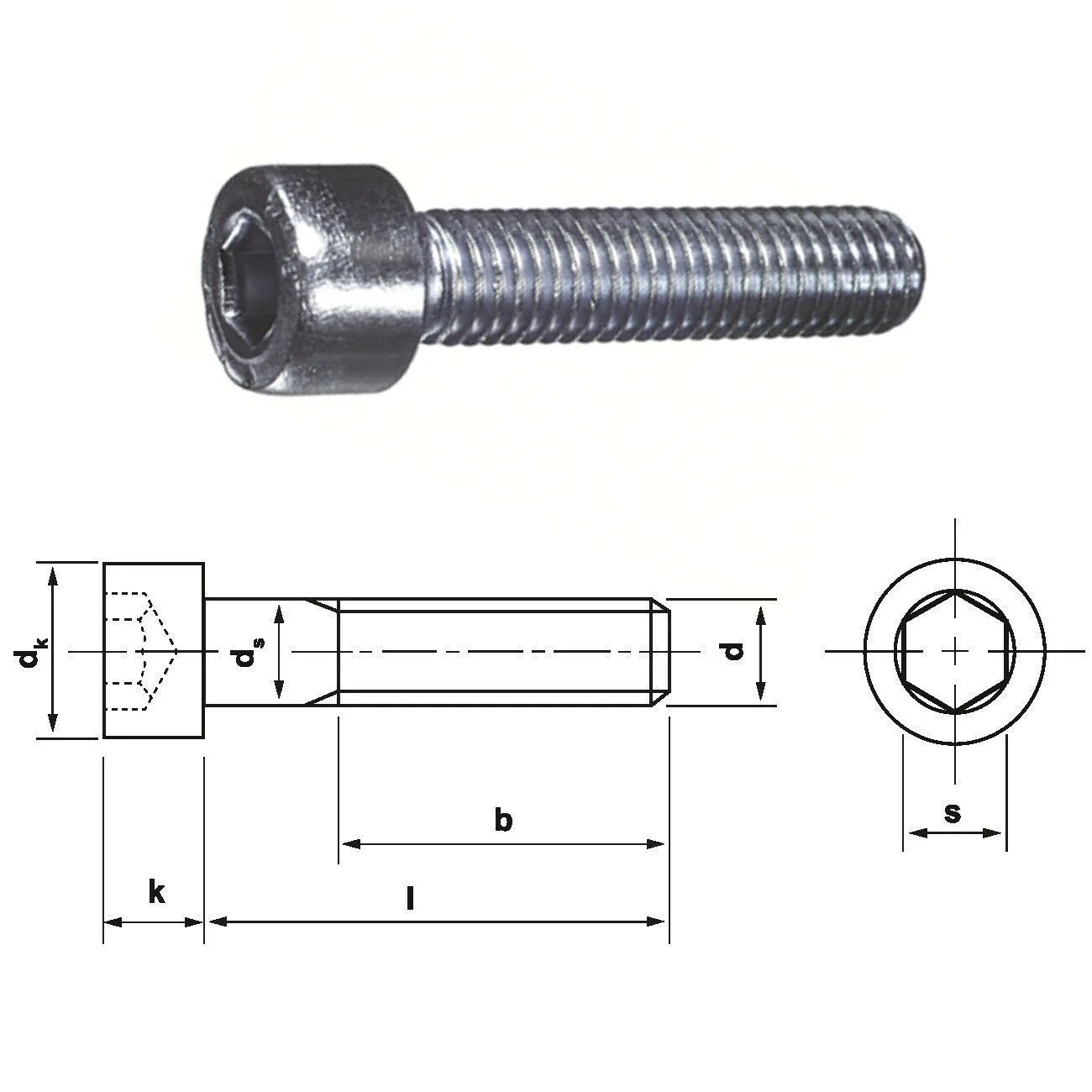

Таблица размеров
| k | 2.8 | 3.5 | 4.0 | 5.0 | 6.0 |
|---|---|---|---|---|---|
| s | 2.5 | 3.0 | 4.0 | 5.0 | 7.0 |
| L(мм) | d | ||||
|---|---|---|---|---|---|
| M4 | M5 | M6 | M8 | M10 | |
| 8 |
|
|
|||
| 10 |
|
|
|
||
| 12 |
|
|
|
||
| 16 |
|
|
|
|
|
| 20 |
|
|
|
|
|
| 25 |
|
|
|
||
| 30 |
|
|
|
||
| 35 |
|
||||
| 40 |
|
|
|||
| 50 |
|
|
|||
| 60 | |||||
| 70 | |||||
