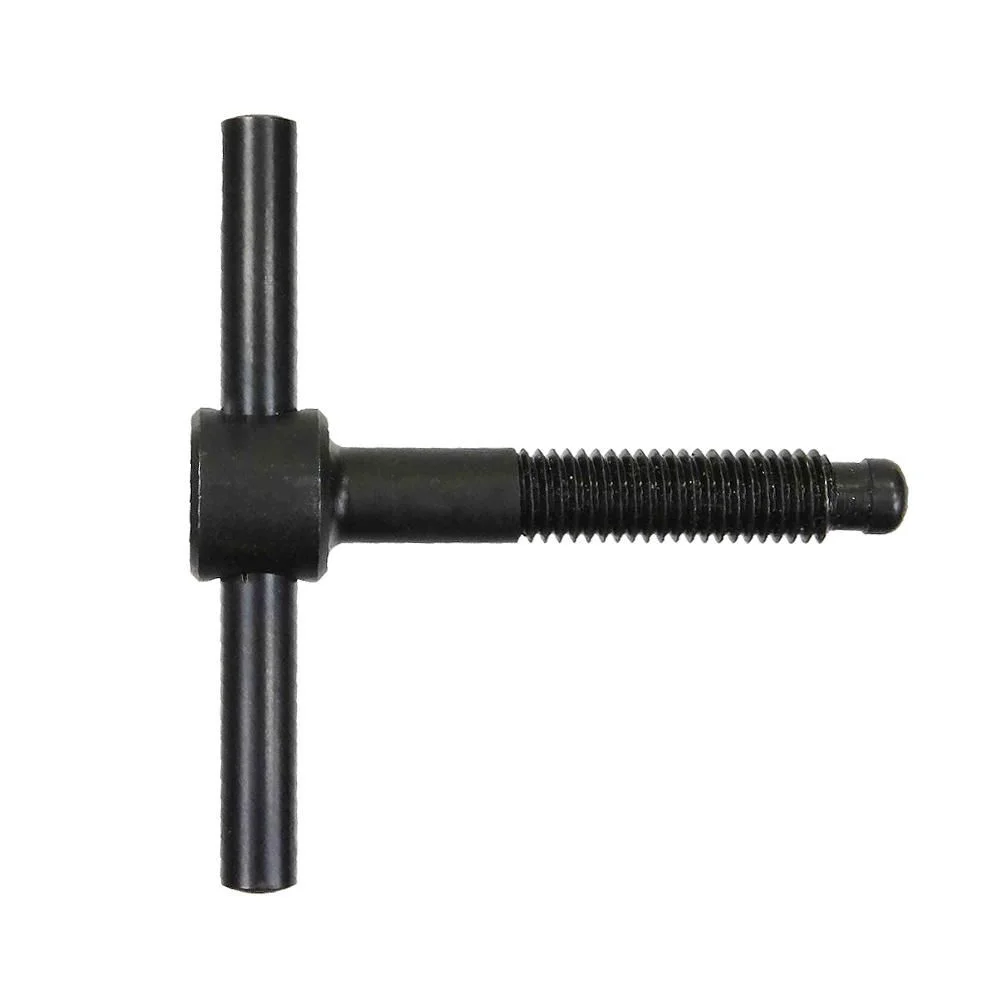

Стандарт DIN 6304 распространяется на воротковый зажимной винт, имеющий специальную неподвижную рукоятку. Рабочий стержень имеет неполную метрическую резьбу, на конце предусмотрен цилиндрический опорный хвостовик. В верхней части стержня выполнено отверстие для установки рукоятки.
Он в зависимости от исполнения может быть не только неподвижной, но и свободной. Изделие закручивается вручную для фиксации заготовок на верстаке или выполнения других задач. Упорная точка контактирует с металлическими деталями, поэтому для повышения прочности она проходит закалку.Особенности использования
Такой крепежный элемент по-другому называют верстачным винтом: он используется во вспомогательной оснастке верстаков в слесарных мастерских. Винт ДИН 6304 применяют при креплении заготовок, также его используют как зажимный элемент винтовых С-образных струбцин.
Крепежное изделие имеет класс прочности 5.8, что соответствует марке стали 10, 20. Для противодействия коррозии используется оксидирование: оксидная пленка препятствует дальнейшему окислению и коррозии. Размеры изделия в соответствии со стандартом варьируются от 6х40 до 20х110.
