Немецкий стандарт DIN 553 распространяется на производство стопорных установочных винтов без головки с заостренным коническим концом. Такие крепежные изделия предназначены для установки в подготовленные резьбовые отверстия, после вкручивания они обеспечивают прочную фиксацию металлических деталей и не допускают их осевого смещения.
Такое крепежное изделие не допускает разъединения или сдвига деталей даже в условиях постоянных динамических или вибрационных нагрузок. Аналоги крепежа изготавливаются по российскому стандарту ГОСТ 1476 и международному стандарту ISO 7434.
Особенности конструкции и применения

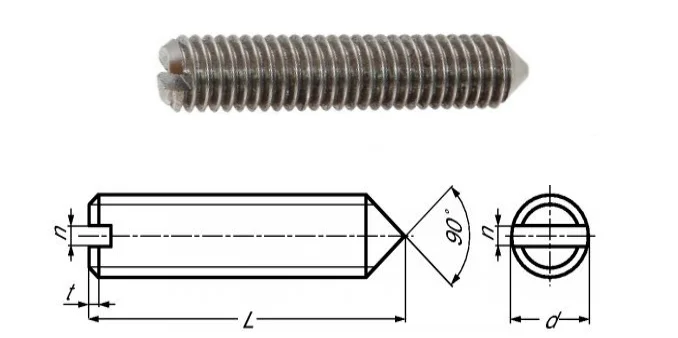

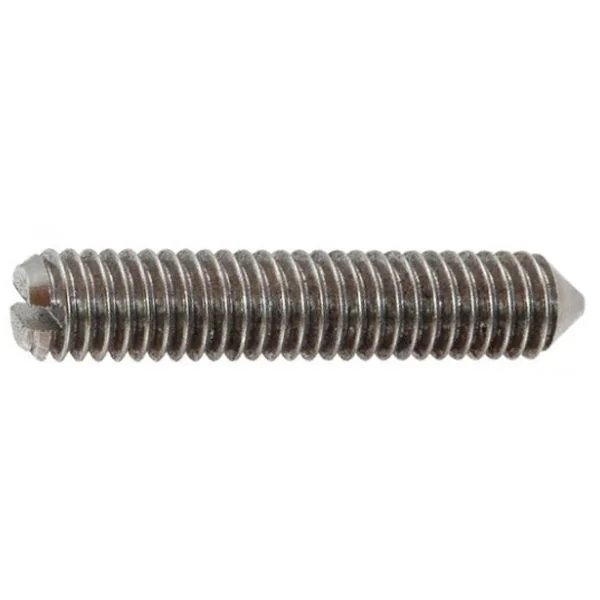

По стандарту ДИН 553 изготавливаются стопорные винты в виде металлического стержня без головки. С одной из торцевых сторон выполнен прямой шлиц для закручивания винта с помощью отвертки или электроинструмента. Второй конец выполнен заострённым для удобства установки в предварительно подготовленное резьбовое отверстие. По всему металлическому стержню нанесена метрическая резьба, она обеспечивает прочное соединение компонентов узлов и механизмов.
Конструкция винтов обеспечивает их удобную установку для соединения двух деталей. Поскольку винт не имеет головки, он полностью погружается в отверстие и не возвышается над поверхностью. Небольшие размеры сделали его универсальным решением для сборки различных агрегатов. Винты такого типа стали широко востребованными в машиностроении, станкостроении, сборке автомобилей и не только.
Установочные винты такого типа также используются в строительстве и отделочных работах. Они станут подходящим решением для сборки элементов металлических каркасов: винты обеспечивают незаметное со стороны прочное соединение. Они могут использоваться в мебельном производстве: скрытый монтаж винта не нарушает дизайнерское решение и не портит внешний вид готовой мебели.
Материалы для производства винтов
Для производства крепежной продукции такого типа применяется высокопрочная углеродистая сталь 14Н. Для повышения коррозионной стойкости она дополняется гальванической оцинковкой, никелевым или хромированным покрытием. На поверхность наносится тонкая пленка цветного металла: она противодействует контакту с внешней средой и не допускает разрушения коррозией. При этом оцинкованный крепеж обходится ненамного дороже изделий без защитного покрытия.
Для производства винтов также могут использоваться различные марки нержавеющей стали: А1, А2, А4. Это кислотостойкие материал, надёжно защищенные от коррозии. Крепеж такого типа может использоваться в соединениях, испытывающих постоянный контакт с влагой – они будут надежно защищены от разрушения. Также крепежные изделия могут быть выполнены из латуни и других соединений цветных металлов, в некоторых случаях используется пластик.
Заказ крепежной продукции в компании «Трайв-Комплект»
Наша компания ведет розничную и оптовую продажу крепежной продукции различных типов. Стопорные установочные винты из всех вариантов материалов предлагается приобрести партиями любого объема, возможна доставка заказа в любой регион России. Если вы приобретаете крупную партию продукции, она будет доставлена бесплатно.
Оформите заказ по нашим номерам и укажите населенный пункт получения. Возможны разовые поставки или постоянное сотрудничество на взаимовыгодных условиях. Для оптовиков у нас разработана специальная система скидок, гарантируется взаимовыгодное сотрудничество.
Таблица размеров:
| n | 0.25 | 0.4 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 |
|---|---|---|---|---|---|---|---|---|---|
| dt | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 1.5 | 2 | 2.5 | 3 |
| t мин. | 0.64 | 0.72 | 0.8 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| t макс. | 0.84 | 0.95 | 1.05 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 |
| l | d | ||||||||
| M2 | М2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| 4 |
|
|
|||||||
| 5 |
|
|
|
|
|
||||
| 6 |
|
|
|
|
|
|
|||
| 8 |
|
|
|
|
|
|
|
||
| 10 |
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
||||||
| 20 |
|
|
|
|
|
|
|
||
| 25 |
|
|
|
|
|
|
|||
| 30 |
|
|
|
|
|
|
|||
| 35 |
|
|
|
|
|
||||
| 40 |
|
|
|
|
|
||||
| 45 |
|
|
|
|
|||||
| 50 |
|
|
|
|
|
||||
| 60 |
|
|
|
||||||
| d | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | М6 | М8 | М10 | М12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| n | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | |
| t | 0,4 | 0,4 | 0,48 | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 | |
| dt | 0,1 | 0,12 | 0,14 | 0,16 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 | |
| l | мин. | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 8 | 10 | 20 |
| макс. | 4 | 4 | 5 | 3 | 12 | 12 | 20 | 16 | 30 | 25 | 40 | 50 | 60 | 80 | |
