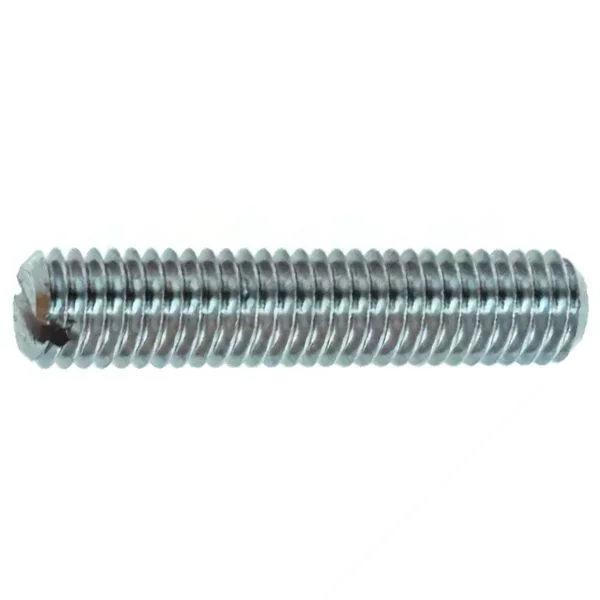

По стандарту DIN 551 изготавливаются стопорные установочные винты. Такие крепежные изделия представляют собой металлический стержень с нанесенной по всей длине метрической резьбой. С одной стороны в торцевой части выполнен прямой шлиц для закручивания винта плоской отверткой.
Другой конец винта имеет плоскую форму. Цилиндрические метизы такого типа предназначены для фиксации деталей друг относительно друга, они предотвращают их смещение во время работы механизма.
Особенности изготовления и использования
Установочные винты DIN 551 востребованы во многих отраслях промышленного производства. Такие изделия применяются в машиностроении, автомобилестроении, сборке летательных аппаратов, станков, иных механизмов и агрегатов. Установочные винты также могут использоваться в строительстве, сборке металлокаркасов и многих других конструкций. Этот крепеж отличается прочностью и устойчивостью к механическим воздействиям.
Они предназначены для прочного соединения деталей и защиты от их смещения в условиях динамических и вибрационных нагрузок. Изделие устанавливается в подготовленное отверстие и полностью уходит в материал благодаря отсутствию выступающей головки. Также он может использоваться совместно с шайбами и гайками соответствующего диаметра. Аналогичная крепежная продукция выпускается по российскому стандарту ГОСТ 1477-93 и международному ISO 4766.
Диаметр резьбы может составлять от М2 до М12, длина изделия – от 3 до 80 мм. Основным материалом для производства является сталь с классом прочности 14Н, для повышения коррозионной стойкости она снабжается цинковым, фосфатным, хромовым или никелевым гальваническим покрытием. Оно повышает стойкость к повышенной влажности, температурным перепадам и другим внешним агрессивным воздействиям. Если крепеж предполагается использовать в условиях повышенной коррозионной активности среды, используются винты из нержавеющей кислотостойкой стали А2 и А4.
Также возможно изготовление из сплавов цветных металлов и из пластика. Такая продукция не подвержена коррозии, это обеспечивает ей продолжительную эксплуатацию в сложных условиях. Пластиковые винты могут использоваться для сборки каркасов на открытом воздухе.
Заказ продукции в компании «Трайв»
Наша организация предлагает поставки крепежных изделий стандарта DIN 551 (винт ГОСТ 1477 является полным аналогом), изготовленных российскими и зарубежными производителями. Гарантируется строгое соответствие стандартам и использование качественных материалов, крепеж рассчитан на длительное использование в условиях воздействия высоких нагрузок.
Предлагаются поставки крупными и мелкими оптовыми партиями, а также розничная продажа. Товар доставляется в любой регион России в короткие сроки, при заказе большого количества продукции доставка будет бесплатной. Для постоянных партнеров и оптовиков разработана специальная система скидок. Ознакомьтесь с каталогом и оформите заказ недорого.
Размеры установочных винтов DIN 551 в мм:
| n | 0.25 | 0.4 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | |
|---|---|---|---|---|---|---|---|---|---|---|
| t мин. | 0.64 | 0.72 | 0.8 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 | |
| t макс. | 0.84 | 0.95 | 1.05 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 | |
| dp | 0.75 | 1.25 | 1.75 | 2.25 | 3.2 | 3.7 | 5.2 | 6.64 | 8.14 | |
| l | d | |||||||||
| M2 | М2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | ||
| Винт установочный DIN 551 | 4 |
|
|
|
||||||
| Винт установочный DIN 551 | 5 |
|
|
|
|
|
||||
| Винт установочный DIN 551 | 6 |
|
|
|
|
|
|
|||
| Винт установочный DIN 551 | 8 |
|
|
|
|
|
|
|
||
| Винт установочный DIN 551 | 10 |
|
|
|
|
|
|
|
|
|
| Винт установочный DIN 551 | 12 |
|
|
|
|
|
|
|
|
|
| Винт установочный DIN 551 | 15 |
|
|
|
|
|||||
| Винт установочный DIN 551 | 16 |
|
|
|
|
|
|
|
|
|
| Винт установочный DIN 551 | 20 |
|
|
|
|
|
|
|
||
| Винт установочный DIN 551 | 25 |
|
|
|
|
|
|
|||
| Винт установочный DIN 551 | 30 |
|
|
|
|
|
|
|||
| Винт установочный DIN 551 | 35 |
|
|
|
|
|
|
|||
| Винт установочный DIN 551 | 40 |
|
|
|
|
|
|
|||
| Винт установочный DIN 551 | 45 |
|
|
|
|
|
||||
| Винт установочный DIN 551 | 50 |
|
|
|
|
|
||||
| Винт установочный DIN 551 | 60 |
|
|
|
||||||
| Винт установочный DIN 551 | 70 |
|
||||||||
