![Фото Стропы цепные Стропы цепные](/upload/adwex.minified/webp/c10/100/c10dda3313e5ee6a3d0d342ea284cf13.webp)
При перемещении грузов с помощью подъемных механизмов используют цепные стропы. Широкая область применения таких грузоподъемных элементов обусловлена рядом преимуществ. Технические характеристики разных видов изделий отличаются. Это учитывают при выборе изделий.
Что такое цепные стропы
Грузоподъемное приспособление такого типа представляет собой цепь высокой прочности, звенья которой соединяют с помощью сварки. Такая технология исключает самопроизвольное раскрывание звена под нагрузкой. Отличительной особенностью изделий является высокая гибкость. Это позволяет фиксировать объекты сложной конфигурации.
На концах располагают звенья и концевые детали. Это может быть крюк, захват или другое приспособление. В некоторых случаях возможно применение универсальных строп, их не оснащают дополнительными деталями. Размеры изделий подбирают отдельно, учитывая эксплуатационные параметры.
Виды цепных строп
По конфигурации грузоподъемные приспособления делят на несколько категорий. Это учитывают при выборе. Виды элементов:
- 1СЦ. Одноветвевой элемент, крайние звенья которого оснащаются монтажными крюками, захватами и т.д.
- 2СЦ. Двухветвевой элемент. Применяется для погрузки разгрузки объектов с двумя точками крепления. Это балки, столбы, трубы.
- 3СЦ. Трехветвевой элемент. Представляет собой три цепи соединенных с помощью монтажного звена. Используется для перемещения грузов с тремя монтажными кронштейнами.

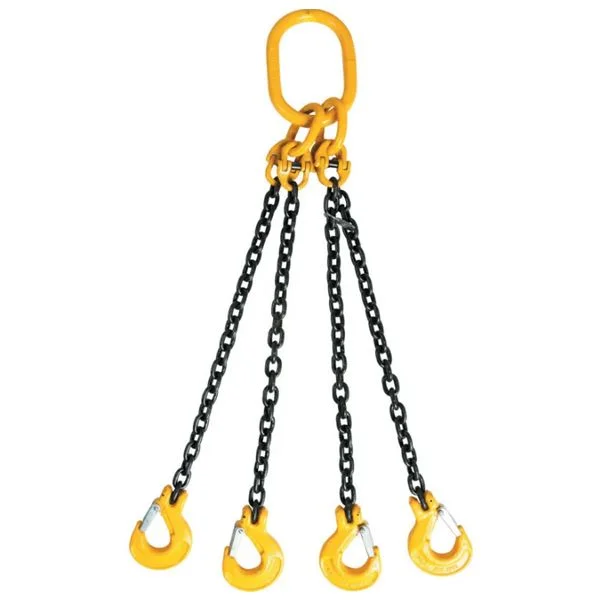

- 4СЦ. Четырехветвевой элемент (паук). Используется для погрузки разгрузки объектов имеющих несколько точек крепления. Применение одновременно 4 цепей позволяет выполнить равномерное распределение массы.
- УСЦ. Концы детали соединены между собой. Соединительная деталь может быть выполнена в разъемном или неразъемном варианте.
Тип цепной стропы подбирают с учетом области ее применения. Это позволяет исключить вероятность быстрого выхода из строя грузоподъемного приспособления.
Где используют цепные стропы
Благодаря высокой гибкости и широкому температурному диапазону, цепные стропы востребованы в различных областях. Их используют в машиностроении, строительстве, в горной промышленности, металлургии. Часто цепные стропы применяют при прокладке трубопроводов.
Преимущества грузоподъемных приспособлений
Цепи для строп производят с учетом РД 11-07-2007. Стандарт предусматривает производство деталей имеющих следующие преимущества:
- Высокая гибкость. Возможно крепление объектов сложной конфигурации. Звенья имеют большой радиус поворота относительно друг друга.
- Ремонтопригодность. При появлении дефекта можно заменить вышедшее из строя звено. Кроме этого, возможно удлинение стропы.
- Прочность. Цепи изготавливают из высокопрочной стали. Это позволяет транспортировать грузы различной массы.
- Устойчивость к агрессивным веществам. С грузоподъемными приспособлениями такого типа можно работать в кислотной и щелочной среде.
- Большой температурный диапазон. С помощью цепных строп можно перемещать объекты, имеющие высокую температуру.
Еще один плюс цепных строп это то, что деформация звеньев проходит постепенно. Это позволяет своевременно провести браковку вышедших из строя элементов. Для этого при эксплуатации регулярно осматривают звенья на предмет повреждений. Элементы с измененной формой подлежат замене.
Подбирая цепной строп, обращают внимание на его технические характеристики. Так удается безопасно транспортировать объекты и избегать преждевременного повреждения звеньев.
Обозначение стропа | Размер цепи, мм | Грузоподъёмность при угле наклона 45°, т |
---|---|---|
2СЦ-1.6 | 6 | 1.6 |
2СЦ-2.12 | 7 | 2.12 |
2СЦ-2.8 | 8 | 2.8 |
2СЦ-4.5 | 10 | 4.5 |
2СЦ-7.5 | 13 | 7.5 |
2СЦ-11.2 | 16 | 11.2 |
2СЦ-15 | 20 | 15 |
2СЦ-21.2 | 22 | 21.2 |
2СЦ-30 | 26 | 30 |
2СЦ-45 | 32 | 45 |
Обозначение стропа | Размер цепи, мм | Грузоподъёмность, т |
---|---|---|
1СЦ-1.12 | 6 | 1.12 |
1СЦ-1.5 | 7 | 1.5 |
1СЦ-2.0 | 8 | 2 |
1СЦ-3.15 | 10 | 3.15 |
1СЦ-5.3 | 13 | 5.3 |
1СЦ-8.0 | 16 | 8.0 |
1СЦ-12.5 | 20 | 12.5 |
1СЦ-15 | 22 | 15 |
1СЦ-21.2 | 26 | 21.2 |
1СЦ-31.5 | 32 | 31.5 |
Обозначение стропа | Размер цепи, мм | Грузоподъёмность при угле наклона 45°, т |
---|---|---|
3СЦ-2.36 | 6 | 2.36 |
3СЦ-3.15 | 7 | 3.15 |
3СЦ-4.25 | 8 | 4.25 |
3СЦ-6.7 | 10 | 6.7 |
3СЦ-11.2 | 13 | 11.2 |
3СЦ-17 | 16 | 17 |
3СЦ-26.5 | 20 | 26.5 |
3СЦ-31.5 | 22 | 31.5 |
3СЦ-45 | 26 | 45 |
3СЦ-67 | 32 | 67 |
