Для перемещения объектов различной массы и конфигурации используют канатные стропы. Широкая область применения обусловлена надежностью и простотой конструкции. Для производства используют стальные высокопрочные тросы. Это позволяет сделать их одновременно гибкими и прочными.
Что представляют собой канатные стропы
Грузоподъемные элементы такого типа применяют для разгрузки погрузки объектов и буксировки различной техники. На обоих концах грузоподъемного соединения находится петля или кольцо. Они нужны для крепления к концевым элементам или кронштейнам объекта. В некоторых случаях стропа является отрезком троса, края которого состыкованы друг с другом. Так образуется неразъемное кольцо.
Петли изготавливают путем плетения или опрессовки. Для соединения используют специализированные алюминиевые втулки. Они надежно удерживают части каната, образующие петлю, и предотвращают их смещение относительно друг друга.
Гибкость и прочность конкретной модели зависит от используемого каната. Дополнительно стропы комплектуют кашами и концевыми элементами. В некоторых случаях возможно соединение отдельных деталей в многоветвевую конструкцию. Такие приспособления часто используют на подъемных кранах, для перемещения крупногабаритных объектов.

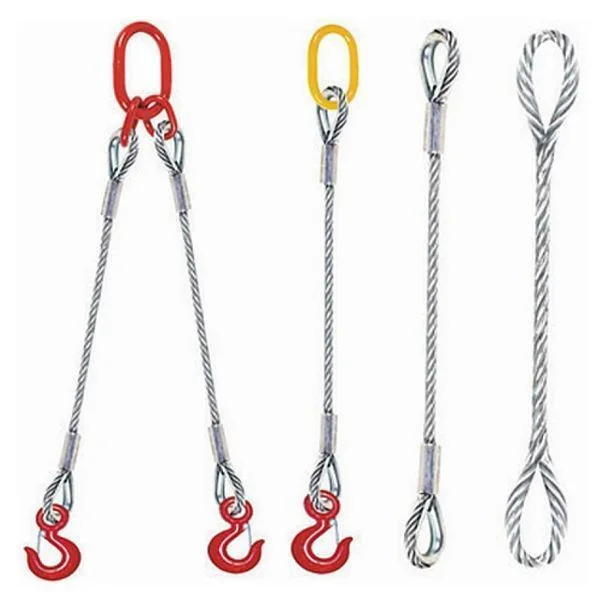

Виды канатных строп
По типу грузоподъемные приспособления делят на несколько категорий. Технические характеристики и область предназначения изделий каждой группы отличаются. Это необходимо учесть при подборе. Виды:
- СКП. Стропы канатные петлевые. При изготовлении используют метод плетения или скрепления втулкой из алюминия. Такая конструкция имеет петли с обеих сторон. Они предназначаются для крепления к кронштейну и подъемному механизму. СКП часто применяется для буксировки транспортных средств.
- СКК. Стропы канатные кольцевые. Являются неразъемным кольцом, изготовленным из гибкого троса. Его концы соединяют между собой плетением или прессованием.
- 1СК. Одноветвевые стропы, с одной стороны которой расположено монтажное звено, а со второй концевой элемент. Часто 1СК оснащают крюком для быстрого крепления к кронштейну.
- 2СК. Двухветвевые элементы. Включают в себя две детали 1СК. В месте крепления к подъемному механизму они соединяются между собой монтажным звеном. Применяются для поднятия и перемещения объектов имеющих две монтажных точки. Это трубы, балки, узкие плиты и т.д.
- 3СК. Трехветвевые стропы. На монтажном звене закреплены одновременно 3 каната.
- 4СК. Четырехветвевые приспособления. Применяются для разгрузки погрузки объектов с несколькими точками крепления. Наличие нескольких ветвей позволяет равномерно распределить нагрузку. Благодаря этому возможно перемещение грузов с большой массой.
- ВК. Канатная ветвь. Является стропой со встроенными коушами. Это металлические детали круглой или каплевидной конфигурации с углублением на внешней поверхности. Они предотвращают трение звена на или концевой детали о поверхность каната, тем самым увеличивая срок службы изделия.
- GR. Представляет собой кольцевую стропу с соединёнными методом плетения концами. При этом диаметр сечения остается неизменным.
При выборе грузоподъемного приспособление учитывают сферу его использования. Так удается исключить вероятность разрыва детали и повреждения груза.
Область использования строп
Приспособления из троса получили распространение в разных сферах деятельности. Их используют при проведении строительных работ, прокладке трубопроводов большого диаметра, добыче полезных ископаемых, лесозаготовке и т.д. Помимо этого, канатные стропы применяют при буксировке транспорта.
При использовании регулярно осматривают элементы на предмет повреждения. Наличие трещин на внешней поверхности свидетельствует о выходе детали из строя. Такие изделия подлежат браковке и замене.
Выбирая канатные стропы, учитывают их длину и грузоподъемность. Подбор изделий с требуемыми техническими характеристиками позволяет безопасно проводить погрузку-разгрузку объектов.
| Обозначение стропа | Длина стропа, мм | Обозначение канатной ветви | Допустимая нагрузка на захват, т | Грузоподъёмность, т |
|---|---|---|---|---|
| 4СК-0.63 | 900 - 5000 | ВК-0.32 | 0.32 | 0.63 |
| 4СК-0.8 | 900 - 5000 | ВК-0.32 | 0.32 | 0.8 |
| 4СК-1.0 | 900 - 5000 | ВК-0.4 | 0.4 | 1 |
| 4СК-1.25 | 1200 - 10200 | ВК-0.5 | 0.5 | 1.25 |
| 4СК-1.6 | 1200 - 10200 | ВК-0.63 | 0.63 | 1.6 |
| 4СК-2.0 | 1300 - 15000 | ВК-0.8 | 0.8 | 2 |
| 4СК-2.5 | 1300 - 15000 | ВК-1.0 | 1 | 2.5 |
| 4СК-3.2 | 1300 - 15000 | ВК-1.25 | 1.25 | 3.2 |
| 4СК-4.0 | 1600 - 16000 | ВК-1.6 | 1.6 | 4 |
| 4СК-5.0 | 1600 - 16000 | ВК-2.0 | 2 | 5 |
| 4СК-6.3 | 1600 - 16000 | ВК-2.5 | 2.5 | 6.3 |
| 4СК-8.0 | 1800 - 20000 | ВК-3.2 | 3.2 | 8 |
| 4СК-10.0 | 1800 - 20000 | ВК-4.0 | 4 | 10 |
| 4СК-12.5 | 1800 - 20000 | ВК-5.0 | 5 | 12.5 |
| 4СК-16.0 | 2500 - 25000 | ВК-6.3 | 6.3 | 16 |
| 4СК-20.0 | 2500 - 25000 | ВК-8.0 | 8 | 20 |
| 4СК-25.0 | 2500 - 25000 | ВК-10.0 | 10 | 25 |
| 4СК-32.0 | 2500 - 25000 | ВК-12.5 | 12.5 | 32 |
| 4СК-40.0 | 2500 - 25000 | ВК-16.0 | 16 | 40 |
| 4СК-50.0 | 2500 - 25000 | ВК-20.0 | 20 | 50 |
| Обозначение стропа (ветви) канатной | Длина стропа (ветви), мм | Типоразмер коуша, мм | Расчетное разрывное усилие канатной ветви, кН | Грузоподъёмность при прямом подъёме, т |
|---|---|---|---|---|
| ВК-0.32 | 800-5000 | 25 | 18.8 | 0.32 |
| ВК-0.4 | 800-5000 | 30 | 23.5 | 0.4 |
| ВК-0.5 | 1000-10000 | 30 | 29.4 | 0.5 |
| ВК-0.63 | 1000-10000 | 34 | 37 | 0.63 |
| ВК-0.8 | 1000-15000 | 34 | 47 | 0.8 |
| ВК-1.0 | 1000-15000 | 40 | 59 | 1 |
| ВК-1.25 | 1000-15000 | 40 | 73.8 | 1.25 |
| ВК-1.6 | 1250-16000 | 45 | 94.2 | 1.6 |
| ВК-2.0 | 1250-16000 | 45 | 118 | 2 |
| ВК-2.5 | 1250-16000 | 56 | 147 | 2.5 |
| ВК-3.2 | 1250-20000 | 63 | 188 | 3.2 |
| ВК-4.0 | 1250-20000 | 63 | 236 | 4 |
| ВК-5.0 | 1250-20000 | 63 | 294 | 5 |
| ВК-6.3 | 1600-20000 | 75 | 370 | 6.3 |
| ВК-8.0 | 1600-20000 | 85 | 470 | 8 |
| ВК-10.0 | 1600-20000 | 95 | 588 | 10 |
| ВК-12.5 | 1600-20000 | 105 | 735 | 12.5 |
| ВК-16.0 | 1600-20000 | 120 | 941 | 16 |
| ВК-20.0 | 1600-20000 | 140 | 1177 | 20 |
| ВК-25.0 | 1600-20000 | 160 | 1471 | 25 |
| Обозначение стропа | Длина стропа, мм | Обозначение канатной ветви | Допустимая нагрузка, т | Грузоподъёмность, т |
|---|---|---|---|---|
| 1СК-0.32 | 900 - 5000 | ВК-0.32 | 0.32 | 0.32 |
| 1СК-0.4 | 900 - 5000 | ВК-0.4 | 0.4 | 0.4 |
| 1СК-0.5 | 1100 - 10000 | ВК-0.5 | 0.5 | 0.5 |
| 1СК-0.63 | 1100 - 10000 | ВК-0.63 | 0.63 | 0.63 |
| 1СК-0.8 | 1100 - 15000 | ВК-0.8 | 0.8 | 0.8 |
| 1СК-1.0 | 1100 - 15000 | ВК-1.0 | 1 | 1 |
| 1СК-1.25 | 1100 - 15000 | ВК-1.25 | 1.25 | 1.25 |
| 1СК-1.6 | 1400 - 16000 | ВК-1.6 | 1.6 | 1.6 |
| 1СК-2.0 | 1400 - 16000 | ВК-2.0 | 2 | 2 |
| 1СК-2.5 | 1400 - 16000 | ВК-2.5 | 2.5 | 2.5 |
| 1СК-3.2 | 1500 - 20000 | ВК-3.2 | 3.2 | 3.2 |
| 1СК-4.0 | 1500 - 20000 | ВК-4.0 | 4 | 4 |
| 1СК-5.0 | 1500 - 20000 | ВК-5.0 | 5 | 5 |
| 1СК-6.3 | 2000 - 20000 | ВК-6.3 | 6.3 | 6.3 |
| 1СК-8.0 | 2000 - 20000 | ВК-8.0 | 8 | 8 |
| 1СК-10.0 | 2000 - 20000 | ВК-10.0 | 10 | 10 |
| 1СК-12.5 | 2000 - 20000 | ВК-12.5 | 12.5 | 12.5 |
| 1СК-16.0 | 2000 - 20000 | ВК-16.0 | 16 | 16 |
| 1СК-20.0 | 2000 - 20000 | ВК-20.0 | 20 | 20 |
| 1СК-25.0 | 2000 - 20000 | ВК-25.0 | 25 | 25 |
