Рым-болты

Рым-болт нашел применение в самых разных сферах промышленности. Его применяют при подъеме и перемещении грузов, а также при удержании их в подвешенном состоянии при проведении монтажных работ.

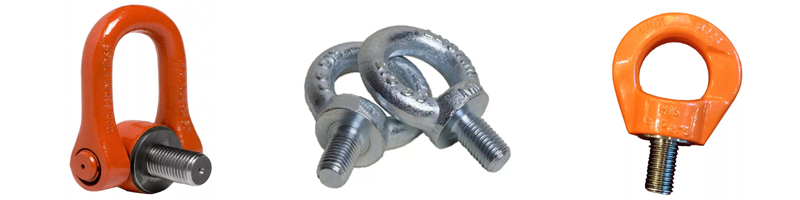

С одной стороны у детали имеется резьба, с помощью которой происходит крепление к поднимаемому грузу, а с другой - кольцо, в которое продевается трос. Учитывая специфику применения, рым-болты din с поворотной петлей или удленные изготавливаются из прочных материалов, позволяющих выдерживать большие нагрузки.

Для использования в неблагоприятных погодных условиях изделия могут иметь оцинкованное или другое защитное покрытие.

Конструкция рым-болтов

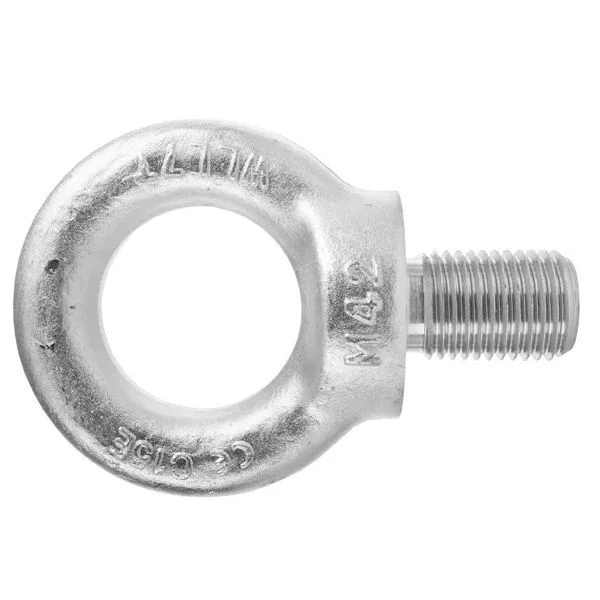

Конструкционно рым-болт - это шпилька с резьбой, имеющая на одной стороне кольцо для крепления троса. При изготовлении используют стали марки 20 или 25 ввиду особой ответственности крепежного элемента. Сертификаты соответствия должны иметь как стали, из которых изготавливается крепеж, так и готовое изделие. Все соответствующие требования представлены в ГОСТ 4751 – внешние повреждения, сорванная резьба, трещины, раковины, вмятины не допускаются.

Внешнее покрытие рым-болтов din 580 может быть выполнено путем оцинковки. Это позволяет использовать крепеж при неблагоприятных внешних условиях с сохранением качества крепежа. Полный перечень допустимых покрытий также устанавливается ГОСТом 4751.

Материалы изготовления рым-болтов

Поскольку требования, предъявляемые к рым-болтам din удлиненным или поворотным, крайне высоки, то и материал, из которого они изготавливаются, должен соответствовать всем параметрам в плане качества и надежности.При изготовлении крепежа используются высокоуглеродистые стали марок 20 и 25. Сталь имеет хорошие параметры для сварки и ковки, имеет соответствующие показатели прочности. Изготавливаются изделия на современном оборудовании путем штамповки или ковки. Все крепежные элементы в обязательном порядке должны пройти испытания в соответствии с ГОСТом на прочность.

Содержание углерода в составе стали регулируется стандартом ГОСТ 4751-73. Для стали марки 20 этот показатель составляет 0,17-0,24, а для стали марки 25 – 0,22-0,30.

Особенности эксплуатации рым-болтов

Эксплуатация изделий имеет ряд специальных условий:

1. Подъем груза не допускается при отклонении троса, на котором производят подъем, более 45 градусов относительно вертикальной оси, поскольку в таком случае грузоподъемность рым-болта резко снижается и возможна деформация оси болта. Это может привести к непредсказуемым последствиям, вплоть до его разрыва.
2. Также не допускается использование несоответствующих по грузоподъемности рым-болтов. Нагрузка регулируется ГОСТ 4751-73.

Маркировка, условное обозначение рым-болтов

Рым-болты широко используются в самых разных сферах. Наибольшее свое распространение они получили в машиностроении, строительстве и судоходном деле.

В каждом конкретном случае необходимо использовать болты, соответствующие по параметрам грузоподъемности. Рым-болты имеют диапазон поднятия груза от 80 килограмм до 40 тонн. Различаются они также и по размеру резьбы:

• м8,
• м10,
• м12,
• м16,
• м20,
• м24,
• м30,
• м36,
• м42,

и многие другие.

Фасовка крепежных изделий производится в деревянные ящики, которые должны быть проложены бумагой для упаковки. Маркировочное обозначение изделия несет в себе основные сведения о грузоподъемности, размере резьбы, проведенных испытаниях на прочность, а также информацию об изготовителе. Информация указывается на сопроводительной бирке к каждой партии товара.Также допускается указание информации на опорной части болта. Маркировка включает в себя данные о резьбе и изготовителе продукции.

Как правильно выбрать?

Сначала следует обратить внимание на размеры изделий. От этого зависит, какие по тяжести грузы можно с их помощью поднимать. Чем больше диаметр стержня, тем прочнее элемент и тем высокие нагрузки он может вынести. Размер выявляется по маркировке, к примеру, М8 означает, что диаметр стержня равняется 8 мм. Рым-болты гост 4751 с обозначением м8 предназначены для нагрузки до 140 кг. Также важно учитывать число изделий в упаковке. Обычно детали реализуются фасовкой от 2 до 25 штук.

Заказать и купить можно в нашем интернет-магазине. В каталоге продукции представлены рым-болты различной грузоподъемности. Продукция разделена по соответствующим разделам, что облегчает поиск необходимого вам товара. Все предлагаемые крепежные элементы имеют сертификаты соответствия по качеству, а также гарантию производителя.

Таблица характеристик и размеров удлинённых рым-болтов

Обозначения:

A - диаметр резьбы, мм
B - диаметр буртика, мм
D - высота буртика, мм
E - внутренний диаметр кольца рым-болта, мм
F - толщина кольца, мм
G - расстояние от центра кольца до торца буртика, мм
H - длина резьбы, мм
