DIN 1481 Штифт пружинный цилиндрический ГОСТ 14229, ISO 8752, нержавеющий штифт

DIN 1481 Штифт пружинный цилиндрический нержавеющий

DIN 1481 Штифты пружинные разрезные представляют собой универсальные крепежные элементы, используемые в различных отраслях промышленности. Эти изделия отличаются высокой надежностью и долговечностью благодаря своей конструкции. Основным назначением штифтов является фиксация деталей в отверстиях, обеспечивая плотное соединение без риска проворачивания или смещения.

Характеристики штифтов DIN 1481

Штифт пружинный DIN 1481 состоит из цилиндрической трубки с прорезью вдоль всей длины. Прорезь позволяет пружине сжиматься и расширяться, адаптируясь к размерам отверстия. Благодаря такой особенности, штифт легко устанавливается и надежно фиксируется даже в условиях небольших отклонений диаметра отверстия. Цилиндрическая форма обеспечивает равномерное распределение нагрузки, что делает эти крепежные элементы особенно подходящими для тяжелых условий эксплуатации. Этот пружинный штифт полностью отвечает требованиям российского стандарта ГОСТ 14229 и международного норматива ISO 8752.

Штифты DIN 1481 изготавливаются из высококачественной стали, включая нержавеющую сталь, что гарантирует устойчивость к коррозии и долговечность. Это делает их пригодными для использования в агрессивных средах и при повышенных нагрузках.

Ключевые особенности:

Разрезная конструкция для адаптации к размерам отверстий.
Фаска на конце для плавного входа в соединение.
Длина и диаметр в мм соответствуют стандартам (например, 5×25 мм или 10×50 мм).
Возможность работы с высокими нагрузками.

Применение пружинных штифтов DIN 1481

Штифты пружинные разрезные широко применяются в машиностроении, станкостроении, строительстве, приборостроении и других областях, где требуются надежные и долговечные соединения. Они подходят для фиксации валов, осей, подшипников и других деталей, обеспечивая высокую точность монтажа и устойчивость к вибрациям.

Использование штифтов DIN 1481 имеет ряд преимуществ:

Высокая надежность крепления;
Устойчивость к вибрациям и механическим нагрузкам;
Простота установки и демонтажа;
Универсальность применения;
Долговечность и стойкость к коррозии.

Где купить штифты DIN 1481?

Чтобы обеспечить себя продукцией высокого класса, вы можете обратиться в компанию «Трайв», предлагающую пружинные штифты как оптом, так и в розницу. Доставка возможна по всей территории России и стран СНГ. Для уточнения деталей заказа свяжитесь с нашими специалистами по телефону или через сайт, и они предоставят всю необходимую информацию.

Таким образом, штифт пружинный разрезной DIN 1481 — это надежный и универсальный крепежный элемент, который станет незаменимым помощником в любых производственных процессах.

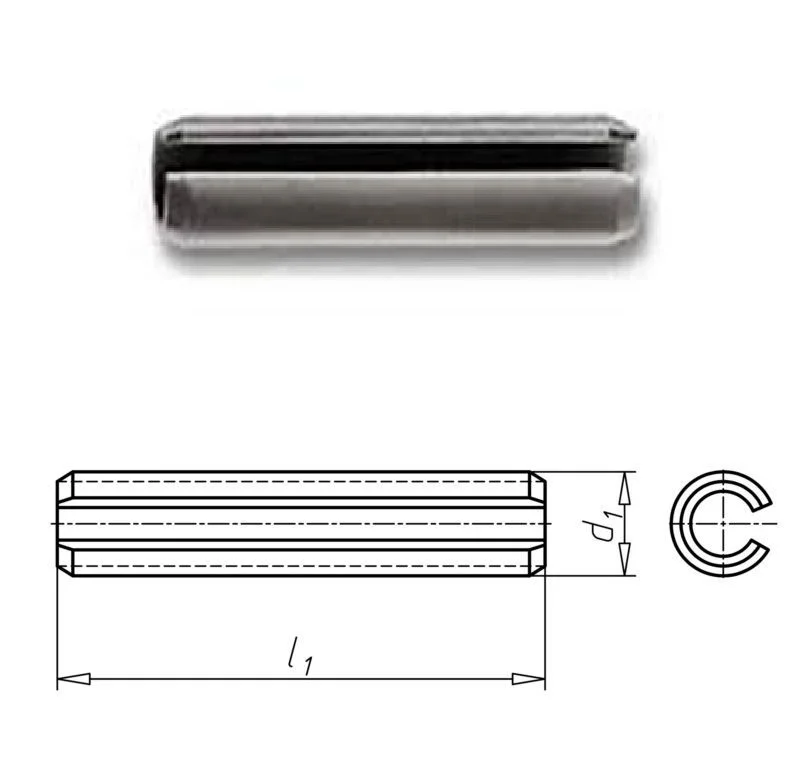

Фото Штифт пружинный DIN 1481

Размеры разрезных пружинных цилиндрических штифтов DIN 1481 (нержавеющая сталь А2) в мм

l	d₁
a мин.*	0.15	0.25	0.35	0.4	0.5	0.6	0.65	0.8	0.9	1.2	2	2	2
d₁ мин.*	1.2	1.7	2.3	2.8	3.3	3.8	4.4	4.9	5.4	6.4	8.5	10.5	12.5
d₂*	0.8	1.1	1.5	1.8	2.1	2.3	2.8	2.9	3.4	4	5.5	6.5	7.5
s	0.2	0.3	0.4	0.5	0.6	0.75	0.8	1	1	1.2	1.5	2	2.5
l	1	1.5	2	2.5	3	3.5	4	4.5	5	6	8	10	12
4	+	+	+	+	+	+	+
5	+	+	+	+	+	+	+
6	+	+	+	+	+	+	+	+	+
8	+	+	+	+	+	+	+	+	+
10	+	+	+	+		+	+	+		+	+	+
12	+	+	+	+	+	+	+	+		+	+	+
14	+	+	+	+	+	+	+	+		+	+	+
16	+	+	+	+	+	+	+	+		+	+	+	+
18	+	+	+	+	+	+	+	+		+	+	+
20	+	+	+	+	+	+	+	+		+	+	+	+
22			+	+	+	+	+	+		+	+	+
24			+	+	+	+	+	+		+	+	+
26			+	+	+	+	+	+		+	+	+	+
28			+	+	+	+	+	+		+	+	+
30			+	+	+	+	+	+		+	+	+	+
32					+	+	+	+	+	+	+	+
35						+		+
36					+		+		+	+	+	+	+
40					+	+	+	+	+	+	+	+	+
45							+	+	+	+	+	+
50							+	+	+	+	+	+	+
55									+	+	+	+
60									+	+	+	+	+
65									+	+	+	+
70									+	+	+	+	+
75									+	+	+	+
80									+	+	+	+
90											+	+
100												+
	1	1.5	2	2.5	3	3.5	4	4.5	5	6	8	10	12

Размеры разрезных пружинных цилиндрических штифтов DIN 1481

d1 (min)	2.3	2.8	3.3	4.4	5.4	6.4	8.5	10.5
d1 (max)	2.4	2.9	3.5	4.6	5.6	6.7	8.8	10.8
d2	1.5	1.8	2.1	2.8	3.4	3.9	5.5	6.5

I(мм)	d
I(мм)	2	2.5	3	4	5	6	8	10
5
6
8
10
12
16
20
24
28
30
40
50
60
70
80
100
