Купить DIN 1 Штифт конический незакаленный, ГОСТ 3129, ISO 2339 B, от 6.97 руб. с доставкой по России

Стандарт DIN 1 распространяется на изготовление конических незакаленных штифтов, применяемых в различных отраслях машиностроения. Крепежные элементы такого типа применяются в различных механизмах и агрегатов с целью фиксации деталей в правильном положении: они монтируются в отверстия и обеспечивают защиту от самопроизвольного смещения. Использование штифтов повышает надежность работы механизма.

Крепеж такого типа востребован в станкостроении, автомобилестроении и других отраслях, он получил широкое распространение в промышленности благодаря прочности и длительному использованию.

DIN 1 Штифт конический незакаленный, форма В, точеный, конусность 1:50. Материалы: Сталь, Нержавеющая сталь: А1, А2, А4, Цветные металлы, сплавы, пластик: латунь. Аналог: ГОСТ 3129, ISO 2339 B.

Штифт конический DIN 1

Стандарт DIN 1 соответствует ГОСТ 3129-70, ISO 2339.

Описание: DIN 1 Штифт конический незакаленный, форма В, точеный, конусность 1:50.

Материалы:

Сталь
Нержавеющая сталь: А1, А2, А4
Цветные металлы, сплавы, пластик: латунь.

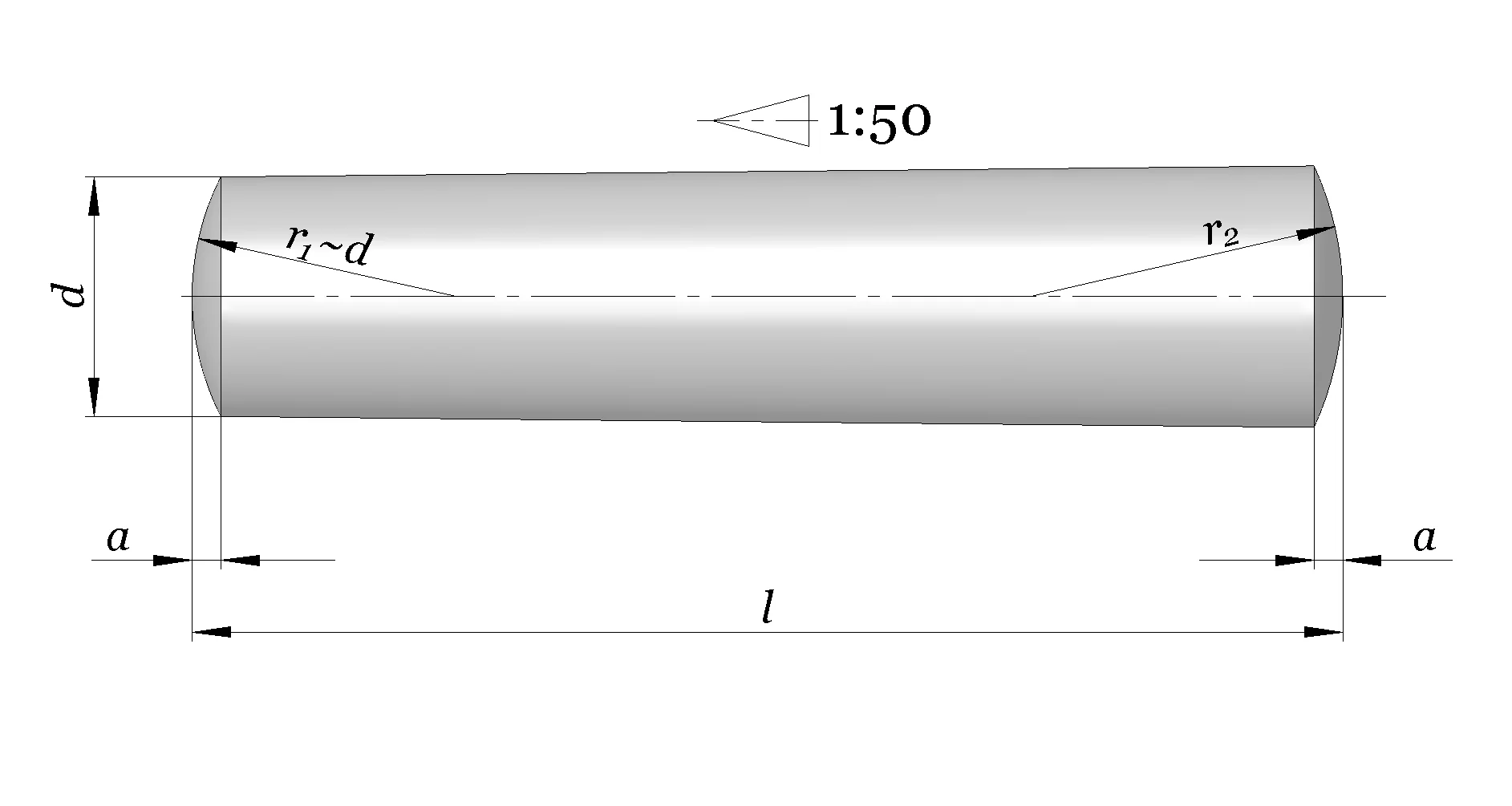

Размеры конических штифтов DIN 1 в мм:

I(мм)		d
I(мм)		6	2.5	10	12
Штифт конический DIN 1	26
Штифт конический DIN 1	28
Штифт конический DIN 1	30
Штифт конический DIN 1	32
Штифт конический DIN 1	35
Штифт конический DIN 1	36
Штифт конический DIN 1	40
Штифт конический DIN 1	45
Штифт конический DIN 1	50
Штифт конический DIN 1	55
Штифт конический DIN 1	60
Штифт конический DIN 1	65
Штифт конический DIN 1	70
Штифт конический DIN 1	80
Штифт конический DIN 1	90
Штифт конический DIN 1	100
Штифт конический DIN 1	120
Штифт конический DIN 1	160

Размеры конических штифтов DIN 1 в мм

c	0.12	0.2	0.25	0.3	0.4	0.5	0.63	0.8	1	1.2
l	d
l	1	1.5	2	2.5	3	4	5	6	8	10
8	+
10	+	+	+
12	+	+	+			+
14	+	+	+	+	+
16	+	+	+	+	+	+	+
18	+	+	+	+	+	+	+
20		+	+	+	+	+	+
22		+	+	+	+	+	+
24		+	+	+	+	+	+	+
26		+	+	+	+	+	+	+
28			+	+	+	+	+	+	+
30			+	+	+	+	+	+	+
32			+	+	+	+	+	+	+	+
36			+	+	+	+	+	+	+	+
40				+	+	+	+	+	+	+
45					+	+	+	+	+	+
50					+	+	+	+	+	+
55						+	+	+	+	+
60						+	+	+	+	+
70							+	+	+	+
80								+	+	+
90								+	+	+
100								+	+	+

c	0.12	0.2	0.25	0.3	0.4	0.5	0.63	0.8	1	1.2
l	d
l	1	1.5	2	2.5	3	4	5	6	8	10
8	+
10	+	+	+
12	+	+	+			+
14	+	+	+	+	+
16	+	+	+	+	+	+	+
18	+	+	+	+	+	+	+
20		+	+	+	+	+	+
22		+	+	+	+	+	+
24		+	+	+	+	+	+	+
26		+	+	+	+	+	+	+
28			+	+	+	+	+	+	+
30			+	+	+	+	+	+	+
32			+	+	+	+	+	+	+	+
36			+	+	+	+	+	+	+	+
40				+	+	+	+	+	+	+
45					+	+	+	+	+	+
50					+	+	+	+	+	+
55						+	+	+	+	+
60						+	+	+	+	+
70							+	+	+	+
80								+	+	+
90								+	+	+
100								+	+	+

c	0.12	0.2	0.25	0.3	0.4	0.5	0.63	0.8	1	1.2
l	d
l	1	1.5	2	2.5	3	4	5	6	8	10
8	+
10	+	+	+
12	+	+	+			+
14	+	+	+	+	+
16	+	+	+	+	+	+	+
18	+	+	+	+	+	+	+
20		+	+	+	+	+	+
22		+	+	+	+	+	+
24		+	+	+	+	+	+	+
26		+	+	+	+	+	+	+
28			+	+	+	+	+	+	+
30			+	+	+	+	+	+	+
32			+	+	+	+	+	+	+	+
36			+	+	+	+	+	+	+	+
40				+	+	+	+	+	+	+
45					+	+	+	+	+	+
50					+	+	+	+	+	+
55						+	+	+	+	+
60						+	+	+	+	+
70							+	+	+	+
80								+	+	+
90								+	+	+
100								+	+	+

c	0.12	0.2	0.25	0.3	0.4	0.5	0.63	0.8	1	1.2
l	d
l	1	1.5	2	2.5	3	4	5	6	8	10
8	+
10	+	+	+
12	+	+	+			+
14	+	+	+	+	+
16	+	+	+	+	+	+	+
18	+	+	+	+	+	+	+
20		+	+	+	+	+	+
22		+	+	+	+	+	+
24		+	+	+	+	+	+	+
26		+	+	+	+	+	+	+
28			+	+	+	+	+	+	+
30			+	+	+	+	+	+	+
32			+	+	+	+	+	+	+	+
36			+	+	+	+	+	+	+	+
40				+	+	+	+	+	+	+
45					+	+	+	+	+	+
50					+	+	+	+	+	+
55						+	+	+	+	+
60						+	+	+	+	+
70							+	+	+	+
80								+	+	+
90								+	+	+
100								+	+	+
