Шпонки

Шпонки  — это стальные брусы, которые передают вращающий момент и предотвращают проворачивание деталей друг относительно друга . За счет своей прочности и надежности шпонки применяются практически во всех отраслях станкостроения и машиностроения. Основные достоинства шпонок это достаточно простая конструкция, легкость монтажа, низкая стоимость.

Шпоночное соединение состоит из вала, ступицы и собственно шпонки. В зависимости от вида шпонок различают два типа соединений:

• напряженные (шпонки сегментные, призматические, цилиндрические);

• ненапряженные (шпонки клиновые,  тангенциальные).

Ненапряженное соединение используется для передаче небольшого вращающего момента. Применяется чаще всего в малосерийном производстве.

В напряженном соединении все детали испытывают напряже­ние под действием распорной силы после установки клиновой шпонки в паз ступицы и вала. При этом ступица может деформироваться и смещаться относительно вала, что вызывает биение. Поэтому в последнее время клиновые шпонки используют в тихоходных узлах, и в целом их применение сокращается. Тангенциальные шпонки являются наиболее надежными, поэтому в основном работают в тяжелом машиностроении при серьезных динамических нагрузках.

Стандарты изготовления

Рассмотрим основные стандарты, регламентирующие производство некоторых видов шпонок. Как и для большинства метизов, это отечественный ГОСТ и его зарубежные аналоги, такие как немецкий DIN или международный стандарт ISO.

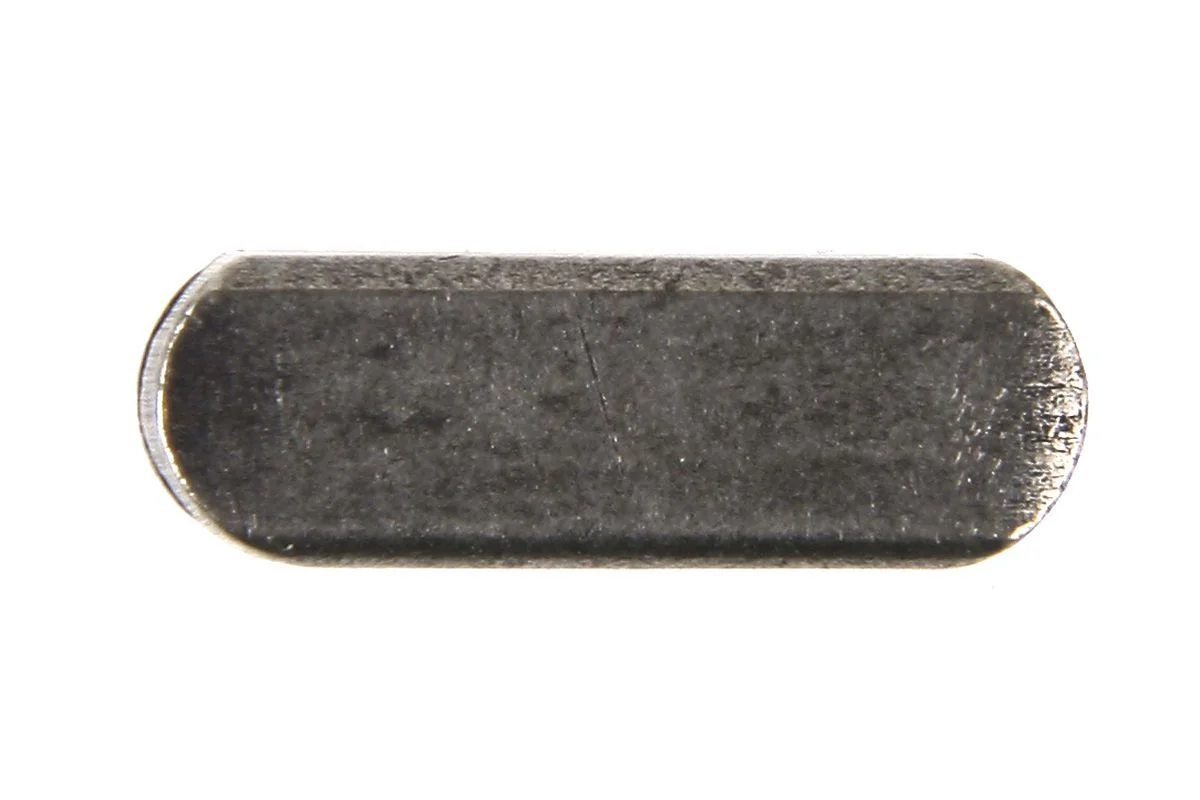

Призматические шпонки

Производятся по DIN 6885-1, аналоги  ГОСТ 23360-78 — , американский стандарт ANSI B17.1 и ISO 773. Размеры шпонок следующие: длина от 10 мм до 280 мм, сечение от 5х5 мм до 22х14 мм, торцы имеют закругления с радиусом от 0,25 мм до 0,6 мм. Возможно применять шпонки, отклонение по длине которых выходит за указанные пределы диапазонов. По ГОСТ 23360-78 не допускается нанесение защитных покрытий на данные шпонки.

Материал изготовления — сталь шпоночная чистотянутая по стандарту ГОСТ 8787-68. Допустимо применять и другую сталь, если временное сопротивление разрыву не менее 590 МПа.

Сегментные шпонки

Шпонки сегментные должны соответствовать DIN 6888, аналог ГОСТ 24071 . В отличие от призматических шпонок, сегментные устанавливаются в пазах валов и обладают определенным технологическим преимуществом. Форма шпонок полукруглая. Их крепление более устойчивое, поскольку глубина врезания больше. Но при этом они ослабляют валы, поэтому применение ограничено. Их устанавливают по большей части только в массивных валах. Если задан диаметр вала, размеры сечения шпонки определяют по ГОСТ 8794—68. Посадки по боковым граням такие же, как для призматических шпонок.

Изготавливаются из нержавеющей стали марки А2/А4.

Клиновые шпонки

Стандарт изготовления шпонки клиновой врезной — DIN 6887, аналоги ГОСТ 24068-80, ISO 774. Шпонка DIN 6887 имеет головку, за счет чего удобно монтируется. Конусность 1:100 обеспечивает хорошую фиксацию соединения. Ширина шпильки 6-16 мм, высота 6 -10 мм, длина 32-100 мм.

Материал шпонок —  нержавеющая сталь А2/А4, исполнение без защитного покрытия.
