Шплинты

Шплинт – это крепежный элемент, изготовленный из стальной проволоки с сечением полукруглой формы. Готовые изделия выпускаются в различных конструктивных решениях. В качестве самостоятельного крепежа используется крайне редко. Обычно шплинт выполняет роль стопорного элемента в болтовых соединениях. Для этого в головке или на кончике болта, на грани гайки создается специальное отверстие. Сквозь него и посадочный канал в фиксируемой детали пропускается шплинт, который укрепляют на выходе путем разгибания усиков в разные стороны. Для удобства пользования один конец метиза немного длиннее другого.

Ассортимент шплинтов в каталоге компании «Трайв-Комплект»

Производители выпускают шплинтованный крепеж в нескольких конфигурациях и с различными геометрическими параметрами. Наш каталог предлагает большой выбор изделий, отличающихся по длине, диаметру исходной проволоки и форме метиза.

1. Шплинт прямой (или разводной) по техническим характеристикам соответствует требованиям немецкого стандарта DIN 94, что соответствует отечественному ГОСТу 397-79 и международному ISO 1234. Изделие получается в результате сгибания отрезка проволоки определенного размера. После формирования в точке сгибания остается ушко округлой формы. Этот тип шплинтов наиболее популярен и востребован в различных промышленных и хозяйственных сферах.
2. Шплинт Т-образный, так же как и предыдущий метиз, изготавливается в соответствии со стандартом DIN 94 и по тому же принципу. Только в месте сгиба создают своеобразную перемычку, образуя силуэт готового продукта, напоминающий обозначенную в наименовании букву «Т».

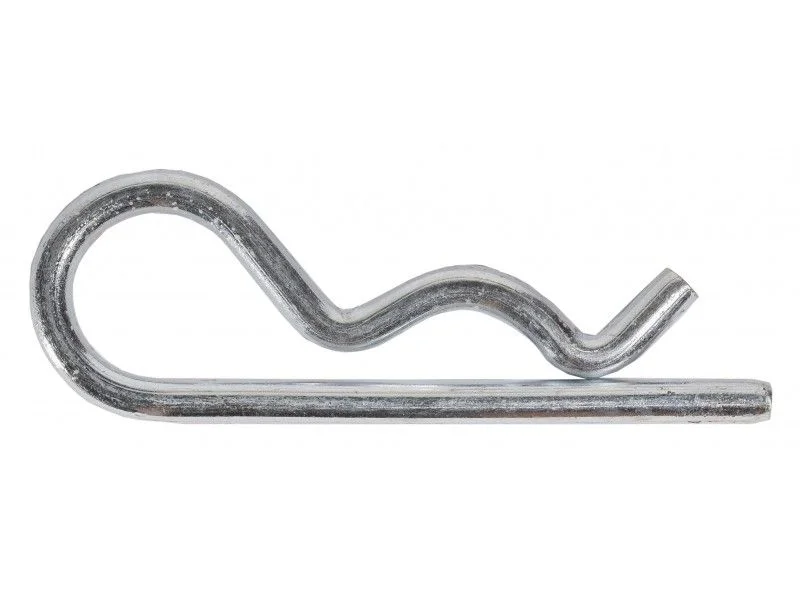

3. Шплинт игольчатый пружинный по DIN 11024 (ISO 7072) имеет сложную конфигурацию. Один конец изделия выполнен в виде прямого стержня, другой имеет волнистую форму. По исполнению ушка изделия делятся на два типа: с незавершенным оборотом или двойным закручиванием, напоминающим пружинный виток. Кольцо способствует более удобной установке шплинта и его изъятию из крепежного узла.
4. Шплинт кольцевой, производимый по DIN 11023 (другое название – чека для сельскохозяйственной техники). Аналогов среди российских и международных стандартов не имеет. Изготавливается двумя способами: 1) скручиванием отрезка проволоки в виде кольца со специальным выступом, направленным внутрь окружности; 2) прямой стержень, на одном конце которого закреплено кольцо.

Приобретая шплинты из каталога нашей компании, можете быть уверены в их высоком качестве при оптимальных ценах, поскольку мы сотрудничаем напрямую с производителями, минуя посреднические фирмы. Многие модификации метизов изготавливаются на собственном производстве в точном соответствии с требованиями стандартов DIN, ГОСТ, ISO.

Как определить характеристики шплинтового крепежа по маркировке

В условном обозначении каждого изделия зашифрованы наименование шплинта, диаметр и длина, а также марка материала изготовления, тип и толщина защитного покрытия. Если антикоррозийная защита отсутствует, а метиз произведен из низкоуглеродистой стали, то в маркировке это никак не отражается. Кроме того, обязательно присутствие обозначения стандарта, согласно которому изготовлено конкретное изделие.

Например, маркировка 4х80.3.36. ГОСТ397-79 означает, что она принадлежит шплинту прямому с диаметром 4 мм и длиной 80 мм. Его изготовили из латуни, имеющей никелевое покрытие в 6 мм толщины. Технические характеристики изделия соответствуют ГОСТ 397-79.

Другой пример маркирования: 4х100 ГОСТ 379-79. Для изготовления этого шплинта диаметром 4 мм и длиной 100 мм применили низкоуглеродистую сталь без антикоррозионной защиты. Его параметры отвечают требованиям ГОСТ 397-79.

Металлы, из которых изготавливается шплинтовой крепеж также имеют каждый свое обозначение. Так, 0 предназначен для низкоуглеродистых сталей, 2 – стальные сплавы, стойкие к коррозии (аустенитные хромоникелевые), 3 – это латунь, 4 – алюминиевые сплавы и чистый алюминий.

Технология изготовления шплинтов

Для изготовления крепежа данного типа применяется проволока с полукруглым сечением. Ее получают в результате протяжки через волочильные станки либо сплющиванием круглой проволоки с одной стороны. Массовое производство организовано с использованием автоматизированного оборудования.

Сначала исходный материал помещается в правильное устройство, состоящее из нескольких роликовых механизмов, располагающихся в одной плоскости. Существуют станки, работающие одновременно в двух плоскостях. Они снабжены двумя роликовыми системами, зафиксированными перпендикулярно по отношению друг к другу.

После правки проволока разрезается на отрезки определенной длины, заранее запрограммированной в настройках оборудования. Затем отрезки направляются в гибочное отделение, в котором он принимает окончательную конфигурацию. В процессе сгибания проволока располагается плоской стороной внутрь.

Шплинтовой крепеж: предназначение и применение

Основными целями использования шплинтов в болтовых соединениях являются: предотвращение риска самопроизвольного раскручивания гаек и обеспечение удобства фиксации элементов под слабые нагрузки. Сложно найти такую отрасль жизнедеятельности человека, где бы не применялись эти изделия.

Установку крепежа со шплинтом практикуют машино- и приборостроители, пищевая и медицинская промышленность, судостроение, оружейное производство и точные технологии. Их применяют создатели автомобильной и сельскохозяйственной техники, а также домашние мастера в быту. Для монтажа не требуется какой-либо специальный инструмент, достаточно иметь плоскогубцы или пассатижи.

Обращайтесь, компания «Трайв-Комплект» готова обеспечить поставки разнообразного сортамента шплинтового крепежа в любом объеме по всей территории Российской Федерации. Для наших клиентов предлагается выбор способов оплаты за товар по выгодным ценам.
