Шайбы плоские

Шайба плоская — это металлический крепежный элемент в виде плоского кольца, предназначенный для повышения качества монтажа различных изделий. Увеличивает площадь соприкосновения гайки и опорной поверхности, тем самым укрепляя общую конструкцию. Чаще всего используется две шайбы одновременно: подкладывают непосредственно под гайку и под головку болта. Шайба данного типа применяется очень широко. Наиболее распространенные области применения — машиностроение, строительство и ремонт, приборостроение, сельское хозяйство, мебельная промышленность и многие другие.

Рассмотрим основные функции круглой плоской шайбы.

• Нагрузка распределяется равномерно по площади опорной поверхности. Шайба служит прослойкой между головкой болта или гайки и материалом поверхности. Это важно при резких перепадах давления на узел.

• При установке шпильки с метрической резьбой можно применить большую силу.

• Проще монтировать и демонтировать. Метрический крепеж производят из одних и тех же видов стали, соответственно, соединять схожие элементы можно быстрее.

• Немаловажный фактор - защита от незапланированного развинчивания. Установленная шайба плоская без фаски значительно укрепляет место прижима..

• Шайба защищает покрытие поверхности от царапин при вкручивании крепежных болтов.

• Обеспечивает плотное прилегание различных прокладок.

• С помощью шайбы можно уменьшить отверстие под монтаж, если оно больше диаметра болта или шпильки.

• Если в месте присоединения крепежа присутствуют шероховатости, их закрывают шайбой, тем самым выравнивая поверхность для опорных элементов.

Стандарты изготовления

Производство шайбы плоской регламентируется немецким стандартом DIN 125, соответствующим ему отечественным стандартом ГОСТ 11371-78  и международными стандартами ISO 7089 и ISO 7090.

DIN-125

Немецкий стандарт DIN 125 имеет класс точности А. Шайба имеет только внутреннюю фаску, твердость по Виккерсу варьирует от 300HV до 400HV.

Материалами для изготовления могут служить нержавеющая сталь, титан, медь, латунь, полиамид.

Покрытие:

• Гальваническая оцинковка, оседание ионов цинка на поверхность в электролитическом растворе;

• Горячая оцинковка, погружение холодного изделия в расплавленный цинк;

• Желтое хроматирование (желтое цинкование), покрытие изделий желтоватой пленкой с помощью погружения в раствор с хроматами.

Оцинковывать металлические изделия достаточно бюджетно по сравнению с другими методами, это один из самых эффективных способов защиты и сохранения крепежа и деталей. В промышленности и в быту широко используется, например, шайба плоская оцинкованная с диаметром м6, м8, м10 и м12.

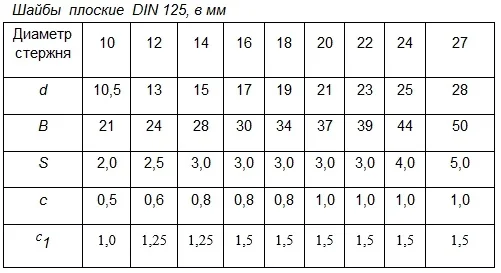

Основные размеры  шайбы плоской DIN 125А без фаски отражены в таблице:

Диапазон диаметров  указан в следующей таблице:

ГОСТ 11371-78

Шайба плоская ГОСТ 11371-78 производится в двух исполнениях, которые отличаются наличием или отсутствием фаски.

1. Шайба без фаски имеет класс точности с обозначением А и С.
2. Шайба с фаской имеет класс точности А. Фаска снимается под углом 30-45 градусов.

Классы определяются следующим образом: А - класс повышенной точности, С - класс грубой точности. Это в данном случае означает, что отклонение размера внутреннего диаметра для класса С имеет больший допуск.

Шайбы изготавливают методом холодной штамповки из стали, в том числе нержавеющей, латуни, бронзы и других цветных металлов и сплавов. Твердость по Виккерсу для шайб класса точности А должна быть не менее 140 HV.

ГОСТ 11371-78 также подразумевает определенные требования при приемке:

• не допускаются шайбы с явными внешними дефектами, неправильной формой, покрытие должно быть ровным, без заусенцев и шероховатостей;
• жестко проверяется соответствие стандарту основного параметра плоской шайбы, а именно внутреннего диаметра;
• производится контроль твердости шайбы разными способами.

Обратите внимание, что аналог не означает полного соответствия. Шайбы без фаски по ГОСТ могут отличаться от DIN по диаметру и толщине.

Таблица сравнения стандартов на плоские шайбы ГОСТ 11371-78 и DIN 125
