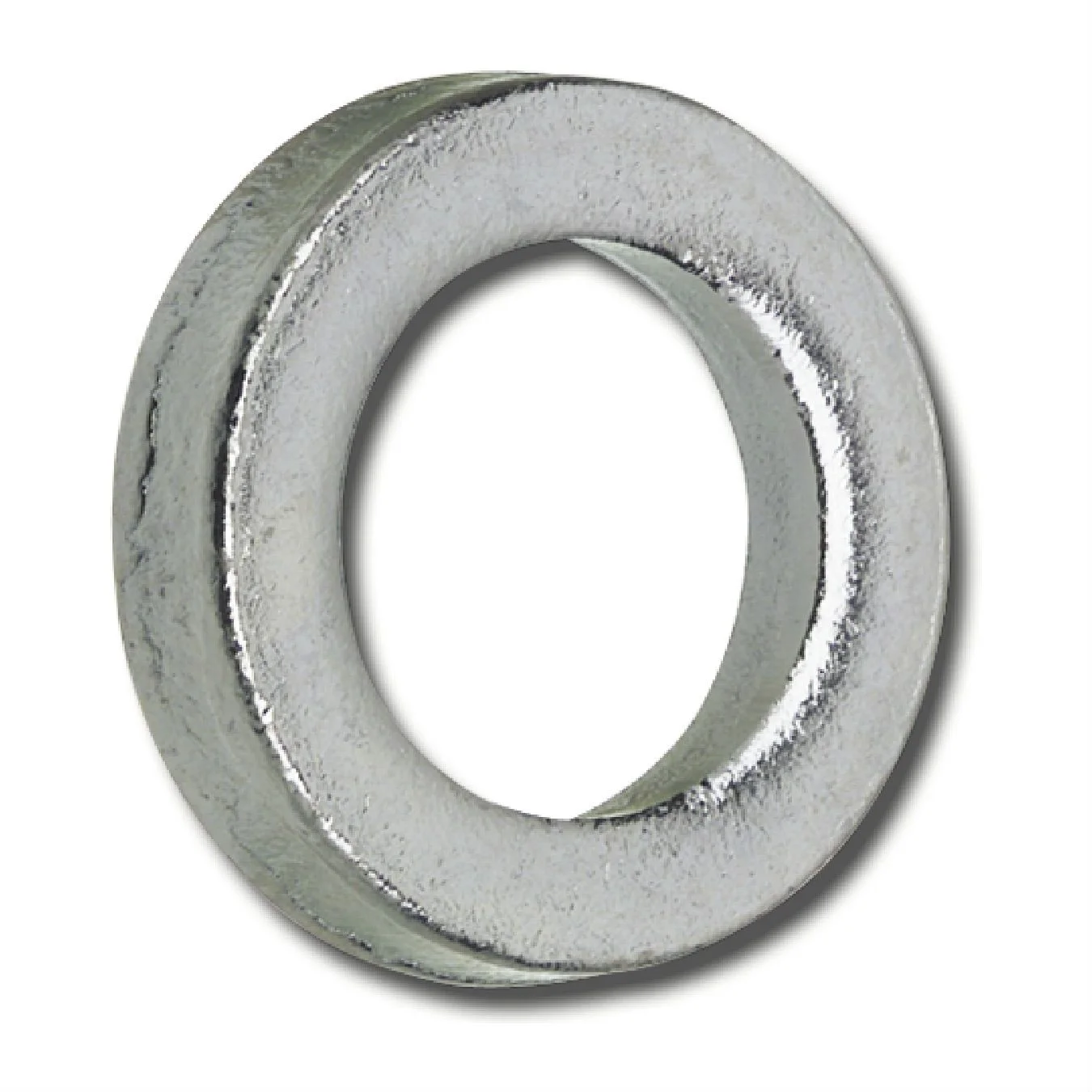

Шайба, изготовленная в соответствии с требованиями DIN 7989, выполнена в виде диска с отверстием по центру. Имеет плоские поверхности с обеих сторон и увеличенный размер по толщине, поэтому ее называют увеличенной или усиленной. Используется совместно с резьбовым крепежом стержневого типа: болтами, винтами, шпильками, саморезами.
Комплектация крепежного соединения шайбой DIN 7989 позволяет придать собираемому узлу дополнительную прочность.
Кроме того, толстая подложка поможет уберечь скрепляемые поверхности от повреждений, а крепеж от самопроизвольного отвинчивания под воздействием эксплуатационных нагрузок. Увеличенная по толщине шайба также используется для корректировки длины резьбовой насечки.
Изделие производится из легированной стали с последующим покрытием, нанесенном способом гальванического оцинкования. В качестве исходных материалов не менее широко применяются нержавеющие марки стали А2 и А4, латунь. Применяются метизы при сборке машин, станков, приборов, конструкций в машиностроительной сфере, строительстве.
По вопросам выгодного приобретения шайбы увеличенной DIN 7989 обращайтесь в компанию «Трайв-Комплект» по контактам, указанным на этом сайте.
Таблица размеров на шайбу плоскую увеличенную (усиленную) DIN 7989
| d | d1 | d2 |
|---|---|---|
| M10 | 13.0 | 30 |
| M12 | 15.0 | 33 |
| M16 | 17.0 | 36 |
| M20 | 21.0 | 42 |
| М22 | 23.0 | 50 |
| M24 | 25.0 | 50 |
| M27 | 28.0 | 58 |
| M30 | 31.0 | 63 |
| M33 | 34.0 | 68 |
| M36 | 37.0 | 75 |
