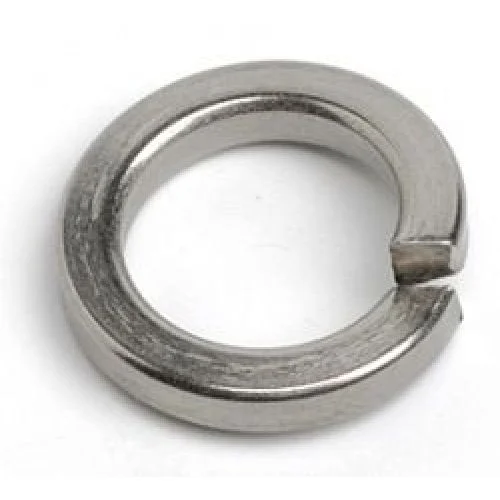

Требования немецкого стандарта DIN 7980 распространяются на пружинные гроверные шайбы, которые представляют собой металлическое кольцо с разрезом. В сечении изделие имеет форму квадрата, кроме легкой версии. Гровер DIN 7980 Л выполняется с прямоугольным сечением. Помимо этого варианта пружинные шайбы выпускаются и в других разновидностях. Литерой Н маркируется нормальная шайба, Т – тяжелая и ОТ – особо тяжелая.
Метизы данной категории предназначаются для работы в паре с винтами и болтами, наделенными оголовком в виде цилиндра. Пружинная шайба служит надежным препятствием против самопроизвольного раскручивания крепежного соединения от эксплуатационных нагрузок динамического и вибрационного характера.
Сфера применения и материалы изготовления пружинных шайб DIN 7980
Для изготовления гроверных шайб по стандарту DIN 7980 чаще всего применяют специальные стальные сплавы с пружинными свойствами, высокопрочную легированную сталь, а также аустенитные хромоникелевые сплавы марок А2, А4. Метизы из нержавеющей стали используются в чистом виде без дополнительной обработки, поскольку сами по себе обладают отменными техническими характеристиками и не поддаются коррозии.
Тогда как изделия из пружинной и углеродистой стали нуждаются в специальном защитном покрытии, для чего обычно применяют способ гальванического оцинкования. Такие шайбы спокойно переносят работу во влажных условиях, не теряя своих первоначальных качеств.
Пружинные шайбы DIN 7980 обеспечивают высокую надежность сборно-разборных резьбовых соединений. Они широко используются в различных промышленных и производственных отраслях жизнедеятельности человека. Это строительство и машиностроение, сборка автомобильной и сельскохозяйственной техники и многое другое. Эксплуатация тех узлов и агрегатов, которым предстоит работать в сложных условиях при тяжелых нагрузках, гроверные шайбы являются незаменимым и очень важным крепежным элементом.
Приобретайте пружинные шайбы DIN 7980 по выгодной цене
Компания «Трайв-Комплект» является надежным производителем и дистрибьютором метизов, крепежа, о чем свидетельствуют многочисленные отзывы наших клиентов. В своем сегменте рынка мы занимаем лидирующие позиции, благодаря высокому качеству продукции, низким ценам и высоким объемам поставок.
Полный ассортимент пружинный шайб DIN 7980 постоянно присутствует на наших складах в Москве и Санкт-Петербурге в таком количестве, чтобы мы могли без задержек обеспечивать потребности наших заказчиков. Каждую партию метизов сопровождаем гарантийными сертификатами производителя. Заказы принимаем из любой точки России с доставкой по нужному адресу.
Остались вопросы? Наши специалисты охотно помогут разъяснить их, разобраться в ассортименте. Вместе с вами мы сможем правильно оформить заявку на опт или розницу в самом выгодном варианте. Ждем ваших звонков или сообщений.
| d | d1 | d2 | s |
|---|---|---|---|
| M6 | 6.1 | 9.9 | 1.6 |
| M8 | 8.1 | 12.7 | 2.0 |
| M10 | 10.2 | 16.0 | 2.5 |
| M12 | 12.2 | 18.0 | 2.5 |
| M16 | 16.2 | 24.4 | 3.5 |
| M20 | 20.2 | 30.6 | 4.5 |
| M24 | 24.2 | 35.9 | 5.0 |
| M30 | 30.5 | 44.1 | 6.0 |
| M36 | 36.5 | 52.2 | 7.0 |
| M42 | 42.5 | 60.2 | 8.0 |
Шайба DIN 7980 пружинная ГОСТ 6402
Используются в основном для винтов с цилиндрической головкой, но возможно использование с любым метрическим изделием. Шайба-гровер разрезана в одном месте и немного разжата в стороны, что при ее прижатии метрическим креплением обеспечивает контр усилие и не блокирует возможность раскручивания. Рекомендуется применять, если изделие подвергается динамическим нагрузкам или небольшой вибрации. Шайба DIN 7980 изготавливаются из нержавейки или стали с гальванической оцинковкой.
