Шайба зубчатая упругая DIN 6797 А производится из различных видов стальных сплавов, преимущественно из металла с пружинистыми свойствами. Имеет форму замкнутого кольца с рядом зубьев, располагающихся по внешнему периметру изделия. Данная особенность являются определяющей при выборе шайбы для использования в качестве стопорящего элемента в составе резьбового крепежного узла.
Зубчатая шайба DIN 6797 А с упругими зубцами устанавливается под головку болта, винта или шпильки. Она увеличивает площадь опирания основного крепежа, полностью закрывая собой рабочий канал в базовом материале и защищает скрепляемые поверхности от повреждений. Одновременно, благодаря зубцам, шайба препятствует самооткручиванию крепежа под влиянием внешних динамических воздействий: вибраций, колебаний, ударов.
Материалы для изготовления зубчатых упругих шайб DIN 6797 А
При выборе шайбы важно не только правильно подобрать ее размеры. Не менее значительно обратить внимание на качество исходного материала и его свойства. Необходимо, чтобы все элементы крепежного узла были изготовлены из одного и того же типа металла, и обязательно были учтены условия эксплуатации.
Так, зубчатые шайбы, изготовленные из пружинной или углеродистой стали без дополнительной обработки, могут использоваться для создания крепежных устройств, работающих в сухой среде или предназначенных под покраску.
Метизы из легированной стали, защищенные антикоррозийным покрытием в виде гальванической оцинковки, не боятся влаги и не поддаются ржавлению. Такими же свойствами обладают шайбы из хромоникелевой нержавеющей стали марки А2, которая не требует никакой защиты. Для эксплуатации в более сложных агрессивных условиях (в соприкосновении с кислотами, щелочами, солями) следует использовать метизы из аустенитной стали класса А4.
Как и где купить упругие зубчатые шайбы DIN 6797 А
Если вы просматриваете наш каталог, то находитесь на правильном пути. У нас в постоянном наличии полный ассортимент данного типа метизов и их разновидностей. Стандарт DIN 6797 распространяется на три вида шайб. Мы познакомили вас с формой А, тогда как существуют еще форма I – шайба с внутренним расположением зубьев и форма V, у которой зубцы имеют вогнутую конфигурацию.
Обращайтесь по контактам, указанным на сайте, или совершайте покупки самостоятельно. Мы готовы обеспечить вашу потребность в любом количестве и сортаменте в высоком качестве по низким ценам.
Материалы:
- Сталь пружинная
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: нержавеющая сталь А2 типа 12Х18Н9Т, кислотостойкая аустенитная сталь А4 типа 10Х17Н13М2Т.
- Цветные металлы, сплавы, пластик: бронза.

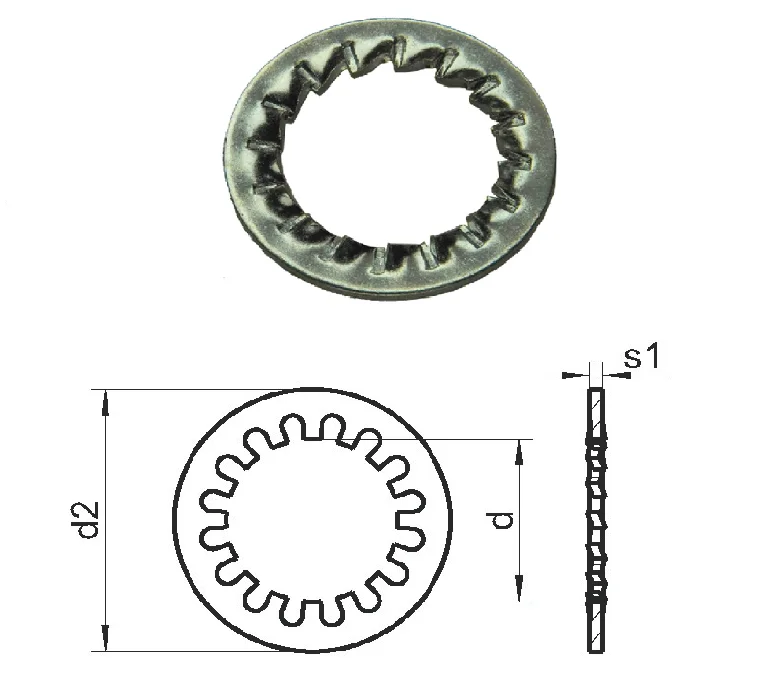

Размеры упругой зубчатой шайбы DIN 6797 А в мм:
| d | d1 | d2 | s |
|---|---|---|---|
| М2 | 2.2 | 4.5 | 0.3 |
| М2.5 | 3.2 | 5.5 | 0.4 |
| М3 | 3.7 | 6.0 | 0.4 |
| М3.5 | 4.3 | 7.0 | 0.5 |
| M4 | 5.3 | 8.0 | 0.5 |
| M5 | 5.5 | 10.0 | 0.6 |
| М6 | 6.4 | 11.0 | 0.7 |
| M7 | 7.4 | 12.5 | 0.8 |
| М8 | 8.4 | 15.0 | 0.8 |
| M10 | 10.5 | 18.0 | 0.9 |
| М12 | 13.0 | 20.5 | 1.0 |
| M14 | 15.0 | 24.0 | 1.0 |
| M16 | 17.0 | 26.0 | 1.2 |
| M18 | 19.0 | 30.0 | 1.4 |
| M20 | 21.0 | 33.0 | 1.4 |
| M22 | 23.0 | 36.0 | 1.5 |
| M24 | 25.0 | 38.0 | 1.5 |
| M27 | 28.0 | 44.0 | 1.6 |
| M30 | 31.0 | 48.0 | 1.6 |
| d* | d1 | d2 | s |
| М3 | 3.2 | 6 | 0.4 |
| М3.5 | 3.7 | 7 | 0.5 |
| M4 | 4.3 | 8 | 0.5 |
| M5 | 5.3 | 10 | 0.6 |
| М6 | 6.4 | 11 | 0.7 |
| M7 | 7.4 | 12.5 | 0.8 |
| М8 | 8.4 | 15 | 0.8 |
| M10 | 10.5 | 18 | 0.9 |
| М12 | 13 | 20.5 | 1 |
| M14 | 15 | 24 | 1 |
| M16 | 17 | 26 | 1.2 |
| M18 | 19 | 30 | 1.4 |
| M20 | 21 | 33 | 1.4 |
| M22 | 23 | 36 | 1.5 |
| M24 | 25 | 38 | 1.5 |
| M27 | 28 | 44 | 1.6 |
| M30 | 31 | 48 | 1.6 |
