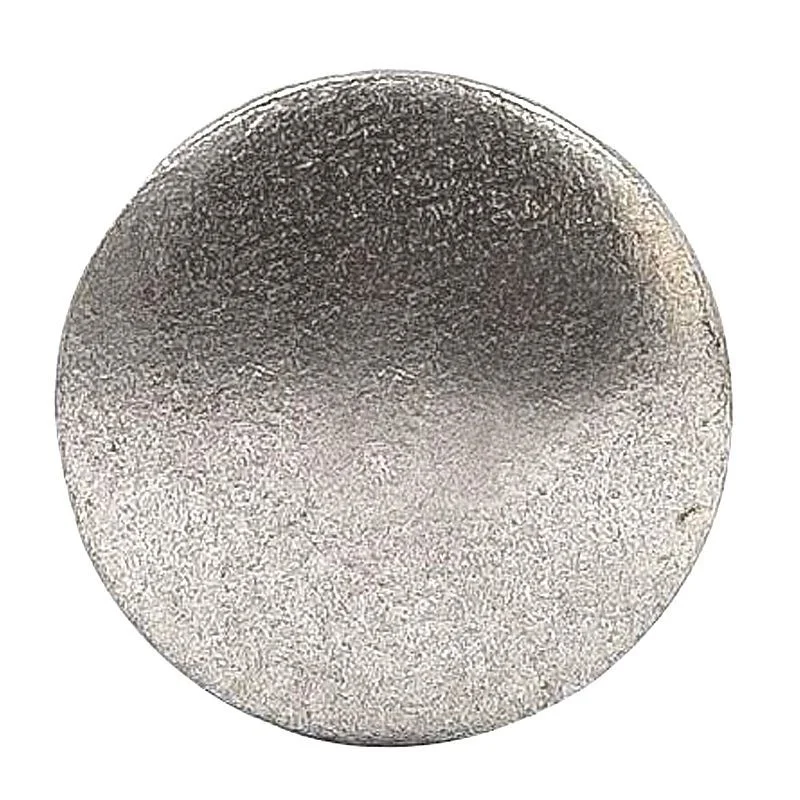

Шайба запорная DIN 470 имеет форму сплошного круга, но не плоского, а равномерно выпуклого. В разрезе ее сечение выглядит как неполная полусфера. Чаще всего для изготовления запорной шайбы используется углеродистая сталь. Для защиты от коррозии изделия оцинковывают в гальванических камерах либо горячим способом.
Помимо углеродистых сплавов при производстве шайб применяют хромоникелевые стали марки А2 и А4 (с добавкой молибдена). Эти метизы отлично работают в условиях повышенной влажности и агрессивной среды. Нержавеющие шайбы не изменяют своих характеристик в течении долгого времени эксплуатации. Латунь – это третий популярный материал для изготовления крепежных изделий.
Глухая запорная шайба нашла применение в большинстве промышленных отраслей экономики: машиностроении, строительстве, в сантехнических работах, приборостроении и во многих других областях. Изделие устанавливают в различных узлах, где нужна прочная и надежная заглушка.
Каталог компании «Трайв-Комплект» содержит полный сортамент запорных стальных шайб DIN 470 в количестве, достаточном для удовлетворения спроса наших покупателей. При необходимости изготовим метизы нестандартных габаритов.
Размеры запорных стальных шайб DIN 470 в мм:
| d | h | r | s |
|---|---|---|---|
| 10 | 2.67 | 12 | 1.6 |
| 12 | 2.77 | 16 | 1.6 |
| 14 | 2.94 | 19 | 1.6 |
| 16 | 3.11 | 22 | 1.6 |
| 18 | 3.28 | 25 | 1.6 |
| 20 | 3.45 | 28 | 1.6 |
| 25 | 4.38 | 34 | 2 |
| 28 | 4.53 | 40 | 2 |
| 30 | 4.77 | 42 | 2 |
| 32 | 4.95 | 45 | 2 |
| 34 | 5.11 | 48 | 2 |
| 36 | 5.36 | 50 | 2 |
| 38 | 5.6 | 52 | 2 |
| 40 | 5.7 | 56 | 2 |
| 42 | 5.8 | 60 | 2 |
| 45 | 6.15 | 63 | 2 |
| 48 | 6.38 | 68 | 2 |
| 50 | 6.62 | 70 | 2 |
| 52 | 6.66 | 75 | 2 |
| 56 | 7.06 | 80 | 2 |
| 60 | 7.47 | 85 | 2 |
