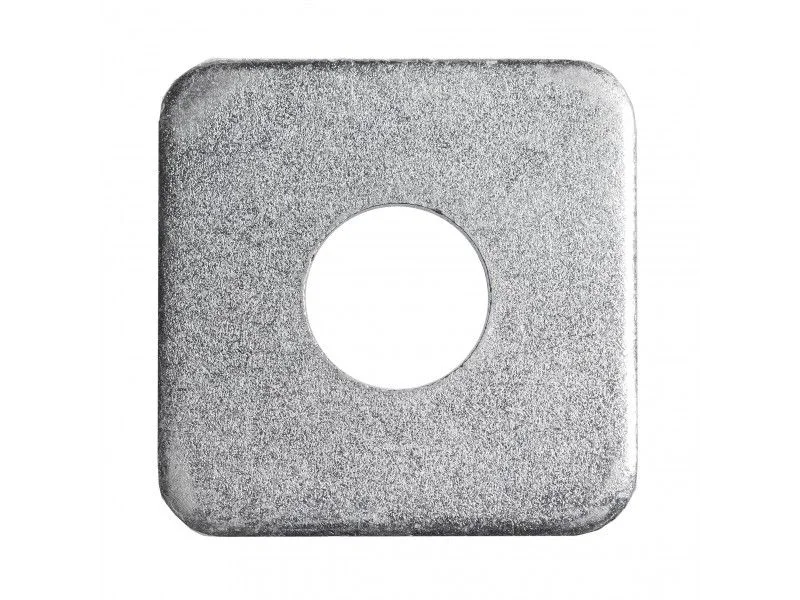

По DIN 436 изготавливаются шайбы квадратной формы, предназначенные для соединения деревянных конструкций в составе резьбового крепежа. Изделие предохраняет поверхности скрепляемых элементов от продавливания, придает узлу дополнительную прочность, лишает его возможности самораскручивания.
Для изготовления применяются углеродистые и нержавеющие виды стальных сплавов, для отдельных случаев используются латунь и медь. Обширная линейка размеров позволяет подобрать шайбу точно под метрическую резьбу болта, винта, шпильки, гайки.
Материалы изготовления и характеристики квадратной шайбы DIN 436
Шайба должна выдерживать нагрузки, аналогичные возлагаемым на основной крепеж. Поэтому к материалам изготовления стандартами предъявляются серьезные требования. Для производства большей части сортамента метизов используют стали легированные в чистом виде, а также с оцинковкой, нанесенной гальваническим или горячим способом.
Следующая немалая группа метизов изготавливается из аустентных сплавов. Наиболее популярными являются марки хромоникелевой стали А2 и А4, в состав которой добавлен молибден, придающий материалу высокую стойкость к воздействию кислот, щелочей и даже морской воды. Нержавеющие шайбы не требуют дополнительной защиты против коррозии, к тому же красиво смотрятся. В особых случаях, когда крепежному узлу нужно придать не только прочность, но также декоративность, применяются изделия из латуни или меди.
Квадратная шайба DIN 436 сможет качественно выполнить возложенную задачу только при правильном подборе. Для этого нужно учитывать ее геометрические параметры, способность выдерживать заданные нагрузки, эксплуатационные условия. При выполнении этих условий создаваемое соединение получится не просто прочным и надежным, но и долговечным. Чаще обычного данный метиз используется в деревянном зодчестве, а также для создания предметов декора ландшафтного дизайна. Реже ее применение можно встретить в других сферах промышленности и производства.
Заказать шайбы DIN 436 в любом наборе и количестве предлагаем в компании «Трайв-Комплект». Нужна консультация? Звоните, пишите, обращайтесь через форму обратной связи. Мы охотно поможем с выбором, оформим заказ и обеспечим доставку со складов Москвы или Санкт-Петербурга в любой уголок РФ. Ассортимент всегда в наличии.
| d | d | a | b |
|---|---|---|---|
| M8 | 9.0 | 30 | 3 |
| M10 | 11.0 | 30 | 3 |
| M12 | 14.0 | 40 | 4 |
| M16 | 17.5 | 50 | 5 |
| M20 | 22.0 | 60 | 5 |
| d* | d1 | a | h | |
|---|---|---|---|---|
| М10 | 3/8" | 11 | 30 | 3 |
| М12 | 7/16" | 13.5 | 40 | 4 |
| 1/2" | 13.5 | 40 | 4 | |
| М16 | 5/8" | 17.5 | 50 | 5 |
| М20 | 3/4" | 22 | 60 | 5 |
| М22 | 7/8" | 24 | 70 | 6 |
| М24 | 1" | 26 | 80 | 6 |
| М27 | 30 | 90 | 6 | |
| М30 | 1 1/8" | 33 | 95 | 6 |
| М33 | 1 1/4" | 36 | 100 | 6 |
| М36 | 1 3/8" | 39 | 110 | 8 |
| М39 | 1 1/2" | 42 | 125 | 8 |
| М42 | 45 | 135 | 8 | |
| М45 | 1 3/4" | 48 | 140 | 8 |
| М48 | 52 | 150 | 10 | |
| М52 | 2" | 56 | 160 | 10 |
* - размер резьбы крепёжного изделия
Обозначения:
d - размер резьбы болтов, гаек
d1 - внутренний диаметр шайбы
a - размер сторон шайбы
h - толщина
