Положения немецкого стандарта DIN 435 распространяются на шайбы, для изготовления которых используются хромоникелевые стали класса А2 и А4.

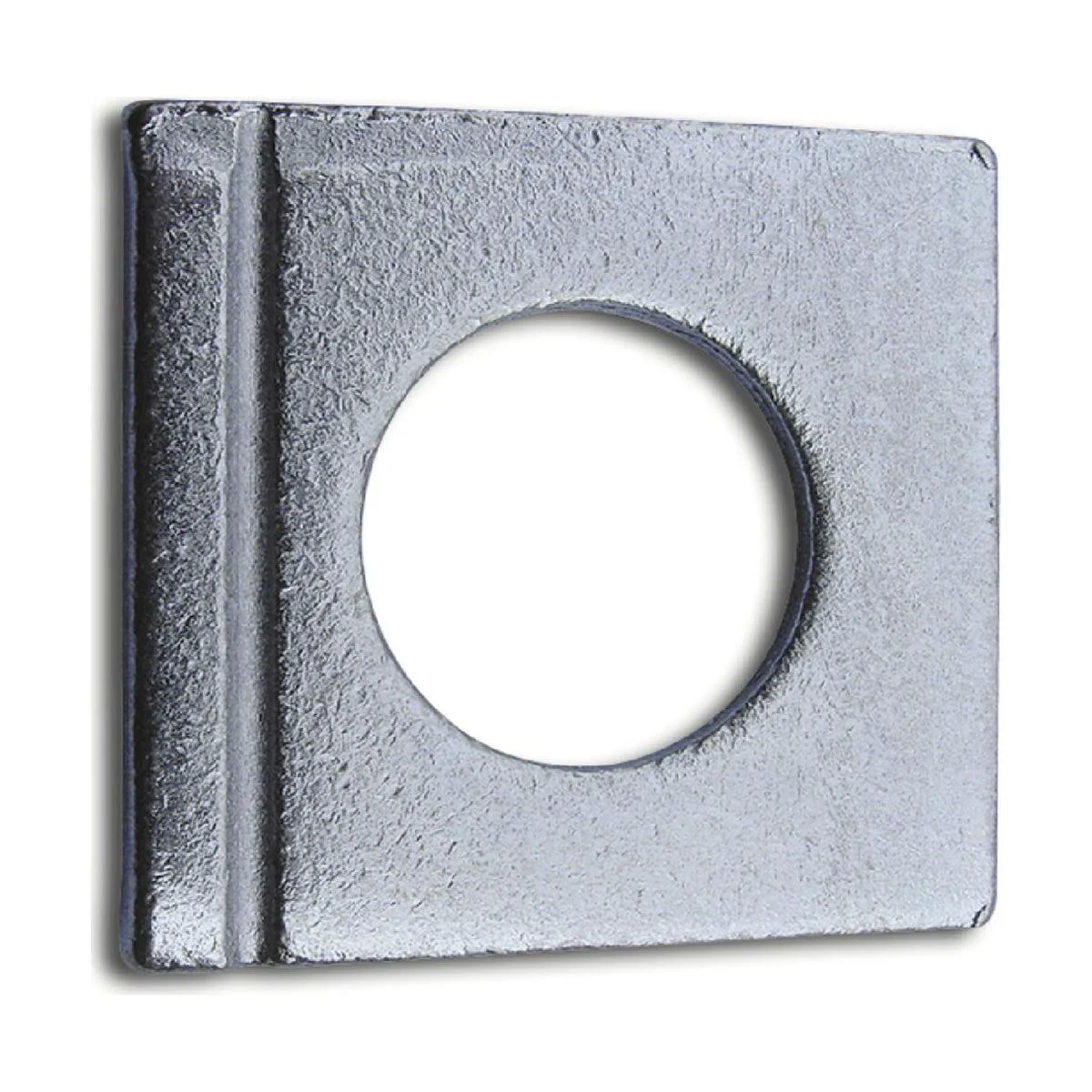

Это изделие квадратной формы с отверстием по центру и проточенным желобком с одной стороны. В сечении шайба имеет толщину разного размера, отсюда и термин «косая». Используется в составе болтового крепежа при соединении балок двутаврового сечения с уклоном в 14%.
Шайба способствует выравниванию полок скрепляемых элементов, одновременно увеличивая площадь опирания крепежа, предотвращает его раскручивание.
Квадратная косая шайба DIN 435 имеет специфическое предназначение, она незаменима при необходимости выровнять плоскости соединяемых деталей. При совместном использовании с метрическим крепежом получается создавать устойчивый узел, усиливающий конструкцию в целом. Это качество используется в строительной сфере и во всех ветвях машиностроительной области.
Выгодно купить шайбы DIN 435 предлагает компания «Трайв-Комплект». У нас всегда в наличии полный типоразмерний ряд этих и других метизов, хорошо организованный сервис. Продукцию доставляем в кратчайшие сроки по всей территории России.

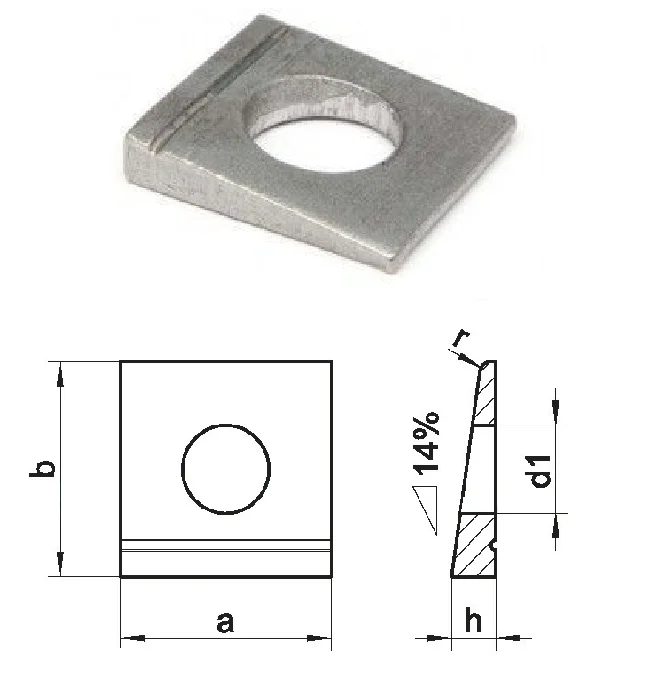

Размеры косых квадратных шайб DIN 435 в мм:
| d1 | d | a | b | h | r |
|---|---|---|---|---|---|
| М8 | 9.0 | 22 | 22 | 4.6 | 1.2 |
| M10 | 11 | 22 | 22 | 4.6 | 1.2 |
| M12 | 13.5 | 26 | 30 | 6.2 | 1.6 |
| M16 | 17.5 | 32 | 36 | 7.5 | 2 |
| M20 | 22.0 | 40 | 44 | 9.2 | 2.4 |
| М22 | 24.0 | 44 | 50 | 10 | 2.4 |
| M24 | 26.0 | 56 | 56 | 10.8 | 2.4 |
| d | d1 | a | b | h | |
|---|---|---|---|---|---|
| М8 | 5/16" | 9 | 22 | 22 | 4.6/1.5 |
| M10 | 3/8" | 11 | 22 | 22 | 4.6/1.5 |
| M12 | 7/16" | 13.5 | 26 | 30 | 6.2/2 |
| 1/2" | 13.5 | 26 | 30 | 6.2/2 | |
| M16 | 5/8" | 17.5 | 32 | 36 | 7.5/2.5 |
| M20 | 3/4" | 22 | 40 | 44 | 9.2/3 |
| М22 | 7/8" | 24 | 44 | 50 | 10/3 |
| M24 | 26 | 56 | 56 | 10.8/3 | |
| 1" | 26 | 56 | 56 | 10.8/3 | |
| М27 | 30 | 56 | 56 | 10.8/3 | |
| М30 | 1 1/8" | 33 | 62 | 62 | 11.7/3 |
