Если внимательно присмотреться к любому функциональному механическому узлу, то можно сделать вывод, что он работает благодаря соединенным отдельным деталям в единый механизм. И это соединение произошло, отлично работает благодаря различным металлическим крепежным изделиям. Обычно в традиционную крепежную схему входят метизы в составе гаек, болтов, винтов, шпилек, шурупов, граверов, шайб и так далее. Сегодня расскажем о шайбе DIN 432, выполняющая роль надежного стопора в метизных соединениях. Аттестована шайба немецким стандартом качества и соответствует российским национальным стандартам в качестве вспомогательного элемента в крепежной системе. Металлический крепежный материал данного вида изготовлен по специальной технологии, которая обеспечила метизу выполнение контрящих функций.

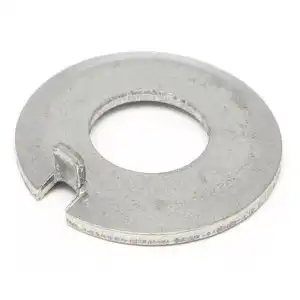

шайба DIN 432
В станках, автомобильном, железнодорожном, морском транспорте, специальных технологических системах используются миллионы узлов, которые при работе производят вибрационные нагрузки. Системная частотная тряска узла способна ослабить любой крепеж, как бы он первоначально не был качественно затянут болтами, винтами, шпильками при помощи гаек. А это прямой путь к возникновению аварийных ситуаций, последствия которые для экономики и жизни людей могут быть непредсказуемыми. Достаточно вспомнить крупнейшую технологическую аварию на Саяно-Шушенской ГЭС. От вибрации ослабли болты крепления крышки турбины, и в результате она была сорвана. До настоящего времени станция не работает в полном режиме. Погибло около ста человек. Нанесенный колоссальный экономический ущерб. Если бы хорошо были застопорены фиксирующие болты надежными специальными шайбами, такого не произошло. То есть это говорит о том, какую важную роль может сыграть небольшая шайба со специальным контрящим выступом.
Каждой шайбе свое гнездо. Оно может быть под шляпкой болта, но чаще всего под гайкой. Шайба 432 изготовлена из прочных сталей, которые после изготовления из них метизов, дополнительно покрываются цинковой пленкой. Происходит это при помощи метода гальванического наслоения. Также применяются стали марки А4 и А2.
Купить DIN 432
Шайба стопорная продается нашей компанией различными по объему оптовыми партиями по уникально низким ценам. Это не значит, что качество метизов не на высоте. Наоборот, оно супер высокое. Просто компания разработала программу снижения отпускных цен, что является своеобразным инвестированием в наших покупателей.
Если вам нужно купить шайбу DIN 432 позвоните в наш офис по тел. +7(812)313-22-80.
Материалы:
- Сталь
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4
- Цветные металлы, сплавы, пластик: латунь.
Размеры стопорной шайбы DIN 432 в мм:
| d | d1 | d2 | h | s |
|---|---|---|---|---|
| М4 | 4.3 | 14 | 2 | 0.4 |
| M5 | 5.3 | 17 | 2.5 | 0.75 |
| M6 | 6.4 | 19.0 | 3 | 0.75 |
| M8 | 8.4 | 22 | 4 | 1 |
| M10 | 10.5 | 26 | 4 | 1 |
| M12 | 13.0 | 30 | 4.5 | 1.2 |
| M14 | 15.0 | 33 | 4.5 | 1.2 |
| M16 | 17.0 | 36 | 4.5 | 1.2 |
| M18 | 19.0 | 40 | 4.5 | 1.2 |
| M20 | 21.0 | 42 | 4.5 | 1.6 |
| M22 | 23.0 | 50 | 6.5 | 1.6 |
| M24 | 25.0 | 50 | 6.5 | 1.6 |
| M27 | 28.0 | 58 | 9.5 | 1.6 |
| M30 | 31.0 | 63 | 9.5 | 1.6 |
| M33 | 34.0 | 68 | 9.5 | 1.6 |
| M36 | 37.0 | 75 | 9.5 | 2 |
| M39 | 40.0 | 82 | 11 | 2 |
| d | d1 | d2 | f | g | h | s |
|---|---|---|---|---|---|---|
| М4 | 4.3 | 14 | 2.5 | 5.5 | 2 | 0.4 |
| M5 | 5.3 | 17 | 3.5 | 7 | 2.5 | 0.75 |
| M6 | 6.4 | 19 | 3.5 | 7.5 | 3 | 0.75 |
| M8 | 8.4 | 22 | 3.5 | 8.5 | 4 | 1 |
| M10 | 10.5 | 26 | 4.5 | 10 | 4 | 1 |
| M12 | 13 | 30 | 4.5 | 12 | 4.5 | 1.2 |
| M14 | 15 | 33 | 4.5 | 13 | 4.5 | 1.2 |
| M16 | 17 | 36 | 5.5 | 15 | 4.5 | 1.2 |
| M18 | 19 | 40 | 6.5 | 18 | 4.5 | 1.2 |
| M20 | 21 | 42 | 6.5 | 18 | 4.5 | 1.6 |
| M22 | 23 | 50 | 7.5 | 20 | 6.5 | 1.6 |
| M24 | 25 | 50 | 7.5 | 21 | 6.5 | 1.6 |
| M27 | 28 | 58 | 8.5 | 23 | 9.5 | 1.6 |
| M30 | 31 | 63 | 8.5 | 25 | 9.5 | 1.6 |
| M33 | 34 | 68 | 9.5 | 28 | 9.5 | 1.6 |
| M36 | 37 | 75 | 11 | 31 | 9.5 | 2 |
| M39 | 40 | 82 | 11 | 33 | 11 | 2 |
| М42 | 43 | 88 | 11 | 36 | 11 | 2 |
| М45 | 46 | 95 | 13 | 38 | 12 | 2 |
| М48 | 50 | 100 | 13 | 40 | 13 | 2 |
| М52 | 54 | 105 | 13 | 42 | 13 | 2 |
| М56 | 58 | 112 | 16 | 45 | 14 | 2.5 |
| М60 | 62 | 118 | 16 | 48 | 13.5 | 2.5 |
| М64 | 66 | 125 | 18 | 52 | 13.5 | 2.5 |
