Шайбы стопорные клиновые DIN 25201: надежное крепление для ваших конструкций
При выборе качественного крепежа важно обратить внимание на шайбы стопорные клиновые DIN 25201, которые обеспечивают надежную фиксацию соединений. Эти элементы крепежа используются в различных отраслях промышленности и строительства, где требуется повышенная надежность соединений под нагрузкой.
Технология Nord Lock, применяемая в производстве данных шайб, гарантирует их высокую эффективность даже при значительных вибрационных нагрузках. Каждая шайба имеет специальное клиновидное исполнение, которое обеспечивает натяжение болта и предотвращает его ослабление во время эксплуатации. Приобретая оригинальный продукт, вы получаете уверенность в его качестве и долговечности.
Основные преимущества использования шайб по стандарту DIN 25201:
- Высокая надежность соединения
- Стойкость к вибрационным нагрузкам
- Простота монтажа
- Длительный срок службы
- Совместимость с различными типами болтов
Материал изготовления – высококачественная углеродистая или нержавеющая сталь, которая может иметь защитное цинковое покрытие. Это позволяет использовать данные элементы крепежа в различных условиях эксплуатации, включая агрессивные среды. Диаметр шайб варьируется в зависимости от размера парного болта, что обеспечивает оптимальное соединение для каждого конкретного случая.
В нашем магазине вы можете купить шайбы стопорные клиновые по доступной цене с доставкой по всей России. Мы предлагаем как оригинальные изделия Nord Lock, так и их аналоги, соответствующие всем необходимым стандартам качества. При этом наши специалисты помогут вам выбрать наиболее подходящий вариант исходя из условий применения и требуемых характеристик.
Используя качественные элементы крепежа, вы сможете обеспечить максимальную надежность ваших конструкций, продлив их срок службы и снизив затраты на обслуживание. Помните, что правильно выбранное крепежное соединение – это залог успешной работы вашего оборудования или строительной конструкции.

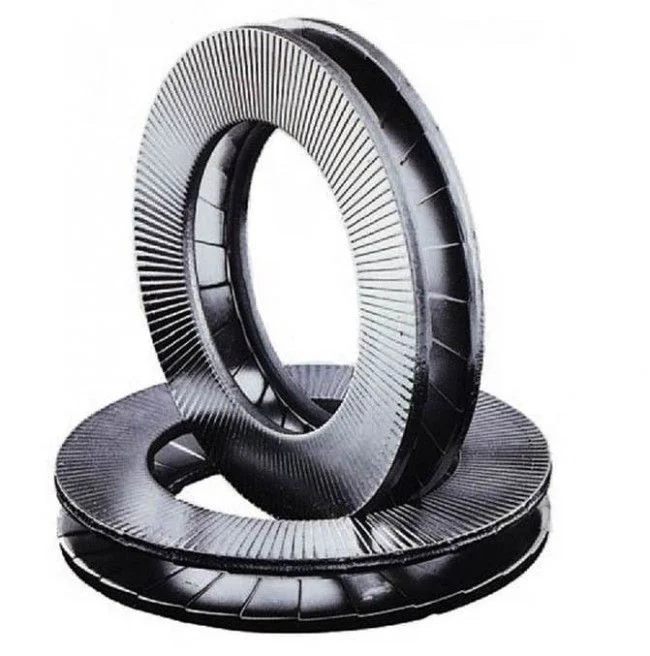

Стопорно-клиновые шайбы DIN 25201 типа NORD-LOCK
Антивибрационная шайба 2 fix DIN 25201 Nord Lock фиксирует болтовое соединение посредством натяжения. Система состоит из двух шайб, имеющих клинья с одной стороны и радиально расположенные зубцы с другой стороны. Стопорно-клиновой эффект возникает, поскольку угол клина «α» больше, чем шаг резьбы «β». Это надежно обеспечивает предотвращение самоотвинчивания резьбового соединения.
Сравнительный анализ соединения с помощью шайбы 2fix и шайбы Гровер
|
Cтопорные шайбы 2fix |
Шайба Гровер |
|---|---|
|
Технология клинового замка |
Не подходят для критических соединений |
|
Безопасность болтового соединения при вибрациях и динамических нагрузках |
Риск деформации контактных поверхностей |
|
Исключает проворачивание болтового соединения по отношению к детали |
Риск выдавливания гровера из-под гайки |
|
Возможность регулировки или технического обслуживания механизма |
Невозможность повторного использования |
|
Исключено самопроизвольное раскручивание |
Уменьшение фрикционности (Фрикционное сцепление, трение) и отсутствие эффекта при подкладывании простой шайбы под гровер |
Преимущества стопорных шайб 2fix по сравнению с аналогом производства Швеция
|
Cтопорные шайбы 2fix |
Стопорные шайбы Nord-Lock |
|---|---|
|
Произведены по стандарту DIN 25201 |
Произведены по стандарту DIN 25201 |
|
Сертификат технических испытаний по стандарту ISO 16130:2015 |
|
|
Представлены в размерах от М3 до М130 |
Представлены в размерах от М3 до М130 |
|
Зарегистрирован в Российском Реестре технических условий Системы сертификации, ТУ 25.94.12-001-7318210009-2023 |
Нет представителей в России и Беларуси, возможна поставка только через посредников |
|
Срок поставки: со склада, 1 день после оплаты |
Непрогнозируемые сроки поставки (от 2 месяцев) |
|
Стоимость М36: 188 руб/шт. |
Стоимость М36: 1678 руб/шт. |
Преимущества стопорных шайб 2fix по сравнению с комплектом: Болт 2 исполнения, корончатая гайка, шплинт
|
Стопорная шайба 2 fix Nord-Lock, Болт 1 исполнения 12x40, Гайка |
Болт 2 исполнения 12x40 , Шайба, Корончатая гайка, Шплинт |
|---|---|
|
Время сборки: 30 секунд |
Время сборки: 90 секунд |
|
Стоимость комплекта: 33,40 рубля |
Стоимость комплекта: 84,10 рубля |
Таблица размеров
| d | d1 | d2 | s |
|---|---|---|---|
| M3 | 3.4 | 7.0 | 1.8 |
| M4 | 4.4 | 7.6 | 1.8 |
| M4 SP | 4.4 | 9.0 | 1.8 |
| M5 | 5.4 | 9.0 | 1.8 |
| M5 SP | 5.4 | 10.8 | 1.8 |
| M6 | 6.5 | 10.8 | 1.8 |
| M6 SP | 6.5 | 13.5 | 2.5 |
| M8 | 8.7 | 1.3.5 | 2.5 |
| M8 SP | 8.7 | 16.6 | 2.5 |
| M10 | 10.7 | 16.6 | 2.5 |
| M10 SP | 10.7 | 21.0 | 2.5 |
| M12 | 13.0 | 19.5 | 2.5 |
| M12 SP | 13.0 | 25.4 | 3.4 |
| M14 SP | 15.2 | 30.7 | 3.4 |
| M16 | 17.0 | 25.4 | 3.4 |
| M16 SP | 17.0 | 30.7 | 3.4 |
| M20 | 21.4 | 30.7 | 3.4 |
| M20 SP | 21.4 | 39.0 | 3.4 |
| M22 SP | 23.4 | 42.0 | 4.6 |
| M24 | 25.3 | 39.0 | 3.4 |
| M24 SP | 25.3 | 48.5 | 4.6 |
| M27 | 28.4 | 42.0 | 6.6 |
| M30 | 31.4 | 47.0 | 6.6 |
| M33 | 34.4 | 48.5 | 6.6 |
| M36 | 37.4 | 55.0 | 6.6 |
Материалы и сравнительные характеристики стопорно-клиновых шайб Nord-Lock
| Характеристики | Стальные шайбы | Шайбы из нержавеющей стали (ss) | Шайбы 254 SMO® | Шайбы INCONEL®/ HASTELLOY® C-276 | Шайбы INCONEL® 718 |
|---|---|---|---|---|---|
| Тип стали | EN 1.7182 или эквивалент | EN 1.4404 или эквивалент | EN 1.4547 или эквивалент | EN 2.4819 или эквивалент | EN 2.4667 или эквивалент |
| Примеры применения | Стандартные стальные конструкции | Стандартные конструкции из нержавеющей стали. Бесхлорная / бескислотная среда | Стандартные конструкции для соленой воды, насосы, теплообменники, ядерные установки, оборудование для обессоливания, пищевого производства и медицинское оборудование | Стандартные конструкции, связанные с кислотной средой, обрабатывающая и химическая промышленность, испарители, оборудование глубоководных скважин | Конструкции, связанные с высокими температурами, газовые турбины, турбонагнетатели, печи сжигания |
| Применяются для болтов с размерами | M3-M130 | M3-M80 | M3-M39 | M3-M39 доступно по заказу | M3-M39 доступно по заказу |
| Типы шайб |
Шайбы со стандартным внешним диаметром (NL3–NL130) Шайбы с увеличенным внешним диаметром (NL3,5sp–NL36sp) |
Шайбы со стандартным внешним диаметром (NL3ss–NL80ss) Шайбы с увеличенным внешним диаметром (NL3,5spss–NL30spss) |
Шайбы со стандартным внешним диаметром (NL3ss-254–NL39ss-254) Шайбы с увеличенным внешним диаметром (NL3,5spss-254– NL27spss-254) |
Шайбы со стандартным внешним диаметром (NL3ss-276–NL39ss-276) Шайбы с увеличенным внешним диаметром (NL3,5spss-276– NL27spss-276) |
Шайбы со стандартным внешним диаметром (NL3ss-718–NL39ss-718) Шайбы с увеличенным внешним диаметром (NL3,5spss-718– NL27spss-718) |
| Обработка/ защитное покрытие |
Сквозная закалка Delta Protekt® базовое покрытие (KL100) и верхнее покрытие (VH302GZ) |
Поверхностная закалка | Поверхностная закалка | Поверхностная закалка | Поверхностная закалка |
| Твердость шайб | ≥ 465 HV1 | ≥ 520HV0,05 | ≥ 600HV0,05 | ≥ 520HV0,05 | ≥ 620HV0,05 |
| Антикоррозийные свойства | Минимум 600 часов тестирования солевым туманом (по стандарту IS0 9227) | PREN 27 | PREN 45 | PREN 68 | PREN 29 |
| Классы прочности болтов | До 12.9 | До A4-80 | До A4-80 | До A4-80 | До A4-80 |
| Температурный режим | от -20°C до 200°C | от -160°C до 500°C | от -160°C до 500°C | от -160°C до 500°C | от -160°C до 700°C |
Размеры стопорно-клиновых шайб Nord-Lock, сталь EN 1.7182 или эквивалент, цинк-ламельное покрытие (Delta Protekt®), закаленные
| Размер шайбы | Размер болтов |
Øi, мм |
Øo, мм |
Толщина Т, мм |
Мин. упаковка (в парах) |
Вес кг/100 пар |
|---|---|---|---|---|---|---|
| NL3 | М3 | 3.4 | 7.0 | 1.8 | 200 | 0.03 |
| NL3.5 | М3.5 | 3.9 | 7.6 | 1.8 | 200 | 0.04 |
| NL3.5sp | М3.5 | 3.9 | 9.0 | 1.8 | 200 | 0.06 |
| NL4 | М4 | 4.4 | 7.6 | 1.8 | 200 | 0.04 |
| NL4sp | М4 | 4.4 | 9.0 | 1.8 | 200 | 0.06 |
| NL5 | М5 | 5.4 | 9.0 | 1.8 | 200 | 0.05 |
| NL5sp | М5 | 5.4 | 10.8 | 1.8 | 200 | 0.11 |
| NL6 | М6 | 6.5 | 10.8 | 1.8 | 200 | 0.07 |
| NL6sp | М6 | 6.5 | 13.5 | 2.5 | 200 | 0.20 |
| NL8 | М8 | 8.7 | 13.5 | 2.5 | 200 | 0.15 |
| NL8sp | М8 | 8.7 | 16.6 | 2.5 | 200 | 0.28 |
| NL10 | М10 | 10.7 | 16.6 | 2.5 | 200 | 0.22 |
| NL10sp | М10 | 10.7 | 21.0 | 2.5 | 200 | 0.47 |
| NL11 | М11 | 11.4 | 18.5 | 2.5 | 200 | 0.29 |
| NL12 | М12 | 13.0 | 19.5 | 2.5 | 200 | 0.29 |
| NL12sp | М12 | 13.0 | 25.4 | 3.4 | 100 | 0.93 |
| NL14 | М14 | 15.2 | 23.0 | 3.4 | 100 | 0.56 |
| NL14sp | М14 | 15.2 | 30.7 | 3.4 | 100 | 1.41 |
| NL16 | М16 | 17.0 | 25.4 | 3.4 | 100 | 0.67 |
| NL16sp | М16 | 17.0 | 30.7 | 3.4 | 100 | 1.28 |
| NL18 | М18 | 19.5 | 29.0 | 3.4 | 100 | 0.85 |
| NL18sp | М18 | 19.5 | 34.5 | 3.4 | 100 | 1.58 |
| NL20 | М20 | 21.4 | 30.7 | 3.4 | 100 | 0.93 |
| NL20sp | М20 | 21.4 | 39.0 | 3.4 | 100 | 2.03 |
| NL22 | М22 | 23.4 | 34.5 | 3.4 | 100 | 1.29 |
| NL22sp | М22 | 23.4 | 42.0 | 4.6 | 50 | 3.31 |
| NL24 | М24 | 25.3 | 39.0 | 3.4 | 100 | 1.68 |
| NL24sp | М24 | 25.3 | 48.5 | 4.6 | 50 | 4.51 |
| NL27 | М27 | 28.4 | 42.0 | 5.8 | 50 | 3.29 |
| NL27sp | М27 | 28.4 | 48.5 | 5.8 | 25 | 5.39 |
| NL30 | М30 | 31.4 | 47.0 | 5.8 | 50 | 4.20 |
| NL30sp | М30 | 31.4 | 58.5 | 6.6 | 25 | 8.96 |
| NL33 | М33 | 34.4 | 48.5 | 5.8 | 25 | 3.97 |
| NL33sp | М33 | 34.4 | 58.5 | 6.6 | 25 | 8.31 |
| NL36 | М36 | 37.4 | 55.0 | 5.8 | 25 | 5.59 |
| NL36sp | М36 | 37.4 | 63.0 | 6.6 | 25 | 9.15 |
| NL39 | М39 | 40.4 | 58.5 | 5.8 | 25 | 6.28 |
| NL42 | М42 | 43.2 | 63.0 | 5.8 | 25 | 7.47 |
| NL45 | М45 | 46.2 | 70.0 | 7.0 | 25 | 10.20 |
| NL48 | М48 | 49.6 | 75.0 | 7.0 | 25 | 12.00 |
| NL52 | М52 | 53.6 | 80.0 | 7.0 | 25 | 13.00 |
| NL56 | М56 | 59.1 | 85.0 | 7.0 | 10 | 13.50 |
| NL60 | М60 | 63.1 | 90.0 | 7.0 | 10 | 15.20 |
| NL64 | М64 | 67.1 | 95.0 | 7.0 | 10 | 16.70 |
| NL68 | М68 | 71.1 | 100.0 | 9.5 | 1 | 28.19 |
| NL72 | М72 | 75.1 | 105.0 | 9.5 | 1 | 30.70 |
| NL76 | М76 | 79.1 | 110.0 | 9.5 | 1 | 33.31 |
| NL80 | М80 | 83.1 | 115.0 | 9.5 | 1 | 36.02 |
| NL85 | М85 | 88.1 | 120.0 | 9.5 | 1 | 37.84 |
| NL90 | М90 | 92.4 | 130.0 | 9.5 | 1 | 47.67 |
| NL95 | М95 | 97.4 | 135.0 | 9.5 | 1 | 49.81 |
| NL100 | М100 | 103.4 | 145.0 | 9.5 | 1 | 58.91 |
| NL105 | М105 | 108.4 | 150.0 | 9.5 | 1 | 61.28 |
| NL110 | М110 | 113.4 | 155.0 | 9.5 | 1 | 63.65 |
| NL115 | М115 | 118.4 | 165.0 | 9.5 | 1 | 75.28 |
| NL120 | М120 | 123.4 | 170.0 | 9.5 | 1 | 77.94 |
| NL125 | М125 | 128.4 | 173.0 | 9.5 | 1 | 76.63 |
| NL130 | М130 | 133.4 | 178.0 | 9.5 | 1 | 79.17 |
Допуски на стопорные шайбы Nord-Lock:
NL3 – NL8 Øi ±0,1 мм; NL10 – NL42 Øi ±0,2 мм; NL45 – NL130 Øi +0,5 / -0,0 мм.
NL3 – NL24 Øo ± 0,2 мм; NL27 – NL42 Øo ± 0,3 мм; NL45 – NL130 Øo +0,0 / -2,0 мм.
NL3 – NL42 T ± 0,25 мм; NL45 – NL130 T ± 0,75 мм.
Шайбы Nord-Lock толщиной 6,6 мм имеют допуск по толщине +0,0 / -0,5 мм.
Крутящий момент затяжки оцинкованных болтов 8.8 со стопорно-клиновыми шайбами Nord-Lock (сталь с цинк-ламельным покрытием)
| Размер шайбы | Размер болта | Шаг резьбы, мм |
Масло GF=75% μth= 0,10, μb = 0,16 |
Смазка Cu/C, GF=75% μth = 0,11, μb = 0,16 |
Сухой, GF=62% μth = 0,15, μb= 0,18 |
|||
|---|---|---|---|---|---|---|---|---|
|
Крутящий момент, Nm |
Осевое усилие, kN |
Крутящий момент, Nm |
Осевое усилие, kN |
Крутящий момент, Nm |
Осевое усилие, kN |
|||
| NL3 | М3 | 0.5 | 1.3 | 2.4 | 2.1 | 2.4 | 1.3 | 2.0 |
| NL4 | М4 | 0.7 | 3.1 | 4.2 | 4.4 | 4.2 | 3.1 | 3.5 |
| NL5 | М5 | 0.8 | 6.0 | 6.8 | 8.0 | 6.8 | 6.0 | 5.6 |
| NL6 | М6 | 1.0 | 10.5 | 9.7 | 13.2 | 9.7 | 10.5 | 8.0 |
| NL8 | М8 | 1.25 | 25 | 18 | 30 | 18 | 25 | 15 |
| NL10 | М10 | 1.5 | 49 | 28 | 49 | 28 | 50 | 23 |
| NL12 | М12 | 1.75 | 85 | 40 | 83 | 40 | 85 | 33 |
| NL14 | М14 | 2.0 | 135 | 55 | 131 | 55 | 136 | 46 |
| NL16 | М16 | 2.0 | 205 | 75 | 197 | 75 | 208 | 62 |
| NL18 | М18 | 2.5 | 288 | 92 | 275 | 92 | 291 | 76 |
| NL20 | М20 | 2.5 | 402 | 118 | 382 | 118 | 408 | 97 |
| NL22 | М22 | 2.5 | 548 | 146 | 517 | 146 | 557 | 120 |
| NL24 | М24 | 3.0 | 693 | 169 | 652 | 169 | 703 | 140 |
| NL27 | М27 | 3.0 | 1010 | 221 | 945 | 221 | 1028 | 182 |
| NL30 | М30 | 3.5 | 1379 | 269 | 1286 | 269 | 1401 | 222 |
| NL33 | М33 | 3.5 | 1855 | 333 | 1722 | 333 | 1889 | 275 |
| NL36 | М36 | 4.0 | 2394 | 392 | 2219 | 392 | 2436 | 324 |
| NL39 | М39 | 4.0 | 3087 | 468 | 2852 | 468 | 3145 | 387 |
| NL42 | М42 | 4.5 | 3820 | 538 | 3525 | 538 | 3890 | 445 |
Смазка Cu/C = медно-графитовая смазка (Molykote® 1000)
GF = отношение предела текучести
μth = трение в резьбе
μb = трение шайбы
1 N = 0,225 lb
1 Nm = 0,738 ft-lb
Размеры нержавеющих стопорных шайб Nord-Lock 254 SMO®, сталь EN 1.4547 или эквивалент, поверхностная закалка
| Размер шайбы | Размер болтов |
Øi, мм |
Øo, мм |
Толщина Т, мм |
Мин. упаковка (в парах) |
Вес кг/100 пар |
|---|---|---|---|---|---|---|
| NL3ss-254 | М3 | 3.4 | 7.0 | 2.2 | 200 | 0.04 |
| NL3.5ss-254 | М3.5 | 3.9 | 7.6 | 2.2 | 200 | 0.04 |
| NL3.5spss-254 | М3.5 | 3.9 | 9.0 | 2.2 | 200 | 0.07 |
| NL4ss-254 | М4 | 4.4 | 7.6 | 2.2 | 200 | 0.04 |
| NL4spss-254 | М4 | 4.4 | 9.0 | 2.2 | 200 | 0.07 |
| NL5ss-254 | М5 | 5.4 | 9.0 | 2.2 | 200 | 0.06 |
| NL5spss-254 | М5 | 5.4 | 10.8 | 2.2 | 200 | 0.11 |
| NL6ss-254 | М6 | 6.5 | 10.8 | 2.2 | 200 | 0.09 |
| NL6spss-254 | М6 | 6.5 | 13.5 | 2.2 | 200 | 0.16 |
| NL8ss-254 | М8 | 8.7 | 13.5 | 2.0 | 200 | 0.12 |
| NL8spss-254 | М8 | 8.7 | 16.6 | 2.2 | 200 | 0.22 |
| NL10ss-254 | М10 | 10.7 | 16.6 | 2.0 | 200 | 0.18 |
| NL10spss-254 | М10 | 10.7 | 21.0 | 2.2 | 200 | 0.37 |
| NL11ss-254 | М11 | 11.4 | 18.5 | 2.2 | 200 | 0.26 |
| NL12ss-254 | М12 | 13.0 | 19.5 | 2.0 | 200 | 0.23 |
| NL12spss-254 | М12 | 13.0 | 25.4 | 3.0 | 100 | 0.82 |
| NL14ss-254 | М14 | 15.2 | 23.0 | 3.0 | 100 | 0.49 |
| NL14spss-254 | М14 | 15.2 | 30.7 | 3.2 | 100 | 1.31 |
| NL16ss-254 | М16 | 17.0 | 25.4 | 3.0 | 100 | 0.59 |
| NL16spss-254 | М16 | 17.0 | 30.7 | 3.2 | 100 | 1.13 |
| NL18ss-254 | М18 | 19.5 | 29.0 | 3.2 | 100 | 0.80 |
| NL18spss-254 | М18 | 19.5 | 34.5 | 3.2 | 100 | 1.56 |
| NL20ss-254 | М20 | 21.4 | 30.7 | 3.0 | 100 | 0.82 |
| NL20spss-254 | М20 | 21.4 | 39.0 | 3.2 | 100 | 1.98 |
| NL22ss-254 | М22 | 23.4 | 34.5 | 3.2 | 100 | 1.19 |
| NL22spss-254 | М22 | 23.4 | 42.0 | 3.2 | 50 | 2.44 |
| NL24ss-254 | М24 | 25.3 | 39.0 | 3.2 | 100 | 1.65 |
| NL24spss-254 | М24 | 25.3 | 48.5 | 3.2 | 50 | 3.50 |
| NL27ss-254 | М27 | 28.4 | 42.0 | 5.8 | 50 | 3.10 |
| NL27spss-254 | М27 | 28.4 | 48.5 | 5.8 | 25 | 5.85 |
| NL30ss-254 | М30 | 31.4 | 47.0 | 5.8 | 50 | 4.04 |
| NL33ss-254 | М33 | 34.4 | 48.5 | 5.8 | 25 | 4.25 |
| NL36ss-254 | М36 | 37.4 | 55.0 | 5.8 | 25 | 5.96 |
| NL39ss-254 | М39 | 40.4 | 58.5 | 5.8 | 25 | 6.74 |
Допуски на нержавеющие шайбы Nord-Lock 254 SMO®:
NL3ss-254 – NL8ss-254 Øi ±0,1 мм; NL10ss-254 – NL39ss-254 Øi ±0,2 мм.
NL3ss-254 – NL24ss-254 Øo ± 0,2 мм; NL27ss-254 – NL39ss-254 Øo ± 0,3 мм.
NL3ss-254 – NL39ss-254 T ± 0,25 мм.
Крутящий момент затяжки нержавеющих болтов с нержавеющими шайбами Nord-Lock 254 SMO® покрытыми медно-графитовой смазкой (Molykote® 1000)
| Размер шайбы | Размер болта | Шаг резьбы, мм |
А4-70, Смазка Cu/C, GF=65% μth = 0,12, μb = 0,14 |
А4-80, Смазка Cu/C, GF=65% μth = 0,12, μb = 0,14 |
||
|---|---|---|---|---|---|---|
|
Крутящий момент, Nm |
Осевое усилие, kN |
Крутящий момент, Nm |
Осевое усилие, kN |
|||
| NL3ss-254 | М3 | 0.5 | 1.5 | 1.5 | 1.7 | 2.0 |
| NL4ss-254 | М4 | 0.7 | 3.0 | 2.6 | 3.6 | 3.4 |
| NL5ss-254 | М5 | 0.8 | 5.5 | 4.1 | 6.7 | 5.5 |
| NL6ss-254 | М6 | 1.0 | 8.1 | 5.9 | 11.2 | 7.8 |
| NL8ss-254 | М8 | 1.25 | 18 | 11 | 21 | 14 |
| NL10ss-254 | М10 | 1.5 | 26 | 17 | 34 | 23 |
| NL12ss-254 | М12 | 1.75 | 41 | 25 | 62 | 33 |
| NL14ss-254 | М14 | 2.0 | 68 | 34 | 101 | 45 |
| NL16ss-254 | М16 | 2.0 | 108 | 46 | 157 | 61 |
| NL18ss-254 | М18 | 2.5 | 157 | 56 | 224 | 75 |
| NL20ss-254 | М20 | 2.5 | 223 | 72 | 318 | 95 |
| NL22ss-254 | М22 | 2.5 | 310 | 89 | 438 | 118 |
| NL24ss-254 | М24 | 3.0 | 397 | 103 | 558 | 137 |
| NL27ss-254 | М27 | 3.0 | 589 | 134 | 823 | 179 |
| NL30ss-254 | М30 | 3.5 | 815 | 164 | 1132 | 219 |
| NL36ss-254 | М36 | 4.0 | 1445 | 239 | 1993 | 319 |
Смазка Cu/C = медно-графитовая смазка (Molykote® 1000)
GF = отношение предела текучести
μth = трение в резьбе
μb = трение шайбы
1 N = 0,225 lb
1 Nm = 0,738 ft-lb
Материалы и характеристики стопорных пружинных шайб Nord-Lock X-серии, углеродистая сталь
| Тип стали |
Примеры применения |
Типы шайб |
Обработка Защитное покрытие |
Твердость шайб |
Коррозионная стойкость |
Прочность |
Диапазон температур |
|---|---|---|---|---|---|---|---|
| EN 1.7225 или эквивалент |
Общие применения стали |
Обычный наружный диаметр Увеличенный наружный диаметр (sp) |
Со сквозной закалкой Базовое покрытие Delta Protekt® (KL100) и верхнее покрытие (VH302GZ) |
≥ 485 HV1 |
Не менее 600 часов при испытании в солевой камере (в соответствии с IS09227) |
До 12.9 |
От -40°C до 150°C |
Размеры стопорных пружинных шайб Nord-Lock X-серии, углеродистая сталь EN 1.7225 или эквивалент, цинковое покрытие (Delta Protekt®), сквозная закалка
| Размер шайбы | Размер болтов |
Øi, мм |
Øo, мм |
Толщина Т, мм |
Мин. упаковка (в парах) |
Вес кг/100 пар |
|---|---|---|---|---|---|---|
| NLX6 | М6 | 6.3 | 10.8 | 1.8 | 200 | 0.08 |
| NLX6sp | М6 | 6.3 | 13.5 | 2.2 | 200 | 0.17 |
| NLX8 | М8 | 8.4 | 13.5 | 2.3 | 200 | 0.14 |
| NLX8sp | М8 | 8.4 | 16.6 | 2.3 | 200 | 0.27 |
| NLX10 | М10 | 10.5 | 16.6 | 3.0 | 200 | 0.28 |
| NLX10sp | М10 | 10.5 | 21.0 | 3.5 | 200 | 0.66 |
| NLX12 | М12 | 12.5 | 19.5 | 3.5 | 200 | 0.45 |
| NLX12sp | М12 | 12.5 | 25.4 | 4.2 | 100 | 1.17 |
| NLX14 | М14 | 14.6 | 23.0 | 4.1 | 100 | 0.72 |
| NLX16 | М16 | 16.6 | 25.4 | 4.8 | 100 | 1.01 |
| NLX16sp | М16 | 16.6 | 30.7 | 4.8 | 100 | 1.84 |
| NLX20 | М20 | 20.7 | 30.7 | 6.1 | 100 | 1.75 |
| NLX20sp | М20 | 20.7 | 39.0 | 6.1 | 50 | 3.81 |
Допуски на стопорные шайбы Nord-Lock X-серии:
NLХ6 – NLХ20 Øi ±0,2 мм
NLХ6 – NLХ20 Øo ± 0,2 мм
NLХ6 – NLX16sp T +0,00/-0,4 мм; NLX20 – NLX20sp T +0,00/-0,5 мм
Крутящий момент затяжки болтов 8.8 со стопорными пружинными шайбами Nord-Lock X-серии (углеродистая сталь с цинк-ламельным покрытием)
| Размер шайбы | Размер болта | Шаг резьбы, мм |
Масло GF=75% μth= 0,10, μb = 0,16 |
Смазка Cu/C, GF=75% μth = 0,11, μb = 0,16 |
Сухой, GF=62% μth = 0,15, μb= 0,18 |
|||
|---|---|---|---|---|---|---|---|---|
|
Крутящий момент, Nm |
Осевое усилие, kN |
Крутящий момент, Nm |
Осевое усилие, kN |
Крутящий момент, Nm |
Осевое усилие, kN |
|||
| NLХ6 | М6 | 1.0 | 10.5 | 9.7 | 13.2 | 9.7 | 10.5 | 8.0 |
| NLХ8 | М8 | 1.25 | 25 | 18 | 30 | 18 | 25 | 15 |
| NLХ10 | М10 | 1.5 | 49 | 28 | 49 | 28 | 50 | 23 |
| NLХ12 | М12 | 1.75 | 85 | 40 | 83 | 40 | 85 | 33 |
| NLХ14 | М14 | 2.0 | 135 | 55 | 131 | 55 | 136 | 46 |
| NLХ16 | М16 | 2.0 | 205 | 75 | 197 | 75 | 208 | 62 |
| NLХ20 | М20 | 2.5 | 402 | 118 | 382 | 118 | 408 | 97 |
Крутящий момент затяжки болтов 10.9 со стопорными пружинными шайбами Nord-Lock X-серии (углеродистая сталь с цинк-ламельным покрытием)
| Размер шайбы | Размер болта | Шаг резьбы, мм |
Масло GF=71% μth= 0,13, μb = 0,14 |
Смазка Cu/C, GF=75% μth = 0,11, μb = 0,15 |
||
|---|---|---|---|---|---|---|
|
Крутящий момент, Nm |
Осевое усилие, kN |
Крутящий момент, Nm |
Осевое усилие, kN |
|||
| NLХ6 | М6 | 1.0 | 14.1 | 12.9 | 20.1 | 13.6 |
| NLХ8 | М8 | 1.25 | 34 | 23 | 44 | 25 |
| NLХ10 | М10 | 1.5 | 67 | 37 | 73 | 39 |
| NLХ12 | М12 | 1.75 | 115 | 54 | 121 | 57 |
| NLХ14 | М14 | 2.0 | 183 | 74 | 188 | 78 |
| NLХ16 | М16 | 2.0 | 279 | 100 | 281 | 106 |
| NLХ20 | М20 | 2.5 | 547 | 156 | 534 | 165 |
Крутящий момент затяжки болтов 12.9 со стопорными пружинными шайбами Nord-Lock X-серии (углеродистая сталь с цинк-ламельным покрытием)
| Размер шайбы | Размер болта | Шаг резьбы, мм |
Масло GF=71% μth= 0,13, μb = 0,12 |
Смазка Cu/C, GF=75% μth = 0,11, μb = 0,15 |
||
|---|---|---|---|---|---|---|
|
Крутящий момент, Nm |
Осевое усилие, kN |
Крутящий момент, Nm |
Осевое усилие, kN |
|||
| NLХ6 | М6 | 1.0 | 15.8 | 15.4 | 21.8 | 16.3 |
| NLХ8 | М8 | 1.25 | 38 | 28 | 47 | 30 |
| NLХ10 | М10 | 1.5 | 75 | 44 | 93 | 47 |
| NLХ12 | М12 | 1.75 | 128 | 65 | 151 | 68 |
| NLХ14 | М14 | 2.0 | 204 | 89 | 232 | 94 |
| NLХ16 | М16 | 2.0 | 311 | 120 | 342 | 127 |
| NLХ20 | М20 | 2.5 | 610 | 188 | 638 | 198 |
Смазка Cu/C = медно-графитовая смазка (Molykote® 1000)
GF = отношение предела текучести
μth = трение в резьбе
μb = трение шайбы
1 N = 0,225 lb
1 Nm = 0,738 ft-lb
