Шайба тарельчатая выпускается по двум стандартам: немецкому DIN 2093 и российскому ГОСТ 3057-90. Хотя такие изделия и называются аналогами, но абсолютно идентичными их называть нельзя. Некоторые отличия в размерном ряду все-таки присутствуют, поэтому при наличии сомнений в процессе выбора метиза следует обратиться к нашим консультантам.
Благодаря уникальной форме шайба характеризуется улучшенными показателями по упругости. Из-за этого имеет второе название – тарельчатая пружина. Применяется в комплекте с гайками, болтами или другим резьбовым крепежом. Используется в различных отраслях промышленной, производственной, строительной областей.
Изделие наделено способностью выдерживать значительные нагрузки, в том числе импульсивного характера. Поэтому крепежный узел, в составе которого есть тарельчатая шайба, сам не раскрутится, какими бы сильными не были динамические воздействия, вибрации и колебания.
Материалы изготовления и антикоррозионного покрытия тарельчатой шайбы DIN 2093
Основными материалами для изготовления шайб тарельчатой формы служат стальные сплавы. На первом месте стоит специальная пружинная сталь с повышенной упругостью (Е – 206000 Н/мм2). Далее следуют сплавы с высоким содержанием углерода. И, наконец, нержавеющие марки хромоникелевых сталей А2 м А4.
Если аустенитные стали не нуждаются в защите и прекрасно контактируют с влагой и агрессивными средами, то пружинный и углеродистый металл ржавеют от малейшего присутствия даже признаков воды. Чтобы избежать этой неприятности, тарельчатые шайбы подвергают обработке цинком в гальванических камерах, методом оксидирования или термодиффузионным способом. Не менее активно используются фосфатирование и хромирование.
Разновидности тарельчатых шайб DIN 2093
Тип изделия определяет его параметр по толщине. Для выполнения разных задач можно выбрать определенный вид шайбы DIN 2093. Помимо классификации по внешнему и внутреннему диаметру, существует разделение изделий по толщине на три группы: усиленная «форма А», нормальная «форма В» и облегченная «форма С».
Зависимо от предстоящих монтажных и эксплуатационных условий метизы можно устанавливать в единичном экземпляре или собирать пакетом. В этом случае получается упругий узел, способный выдержать высокие сжимающие нагрузки. На ожидаемый эффект большое влияние оказывает толщина каждого элемента и расположение нескольких пружин относительно друг друга.
При пакетном способе использования тарельчатых шайб DIN 2093 применяются различные способы формирования крепежного узла: последовательный, параллельный и последовательно-параллельный. Причем при использовании схемы последовательной установки можно применять пружины с разными размерами по толщине.
Как выгодно купить тарельчатые шайбы DIN 2093 или ГОСТ 3057-90
На складах компании «Трайв-Комплект» всегда имеется постоянно пополняемый запас сертифицированных метизов, среди которых свое место занимают пружинные шайбы тарельчатой формы полного типоразмерного ряда. Наши цены оптимальны, качество товаров – высокое.
Для самостоятельного выбора предоставляем возможность воспользоваться удобным фильтром с левой стороны страниц каталога. Собирайте заказ в корзину, оплачивайте любым из предложенных способов, и все – товар ваш. Забрать покупки можно самовызом, график работы складов В Санкт-Петербурге и Москве есть на сайте.
Нужна консультация? Набирайте номер контактного телефона, пишите сообщение на e-mail или в форме обратной связи. Наши менеджеры окажут квалифицированную помощь в выборе тарельчатых шайб DIN 2093 и оформлении заказа.
Материалы:
- Сталь: сталь пружинная
- Сталь с покрытием: механическая оцинковка
- Нержавеющая сталь: А2, А4
- Цветные металлы, сплавы, пластик: бронза.

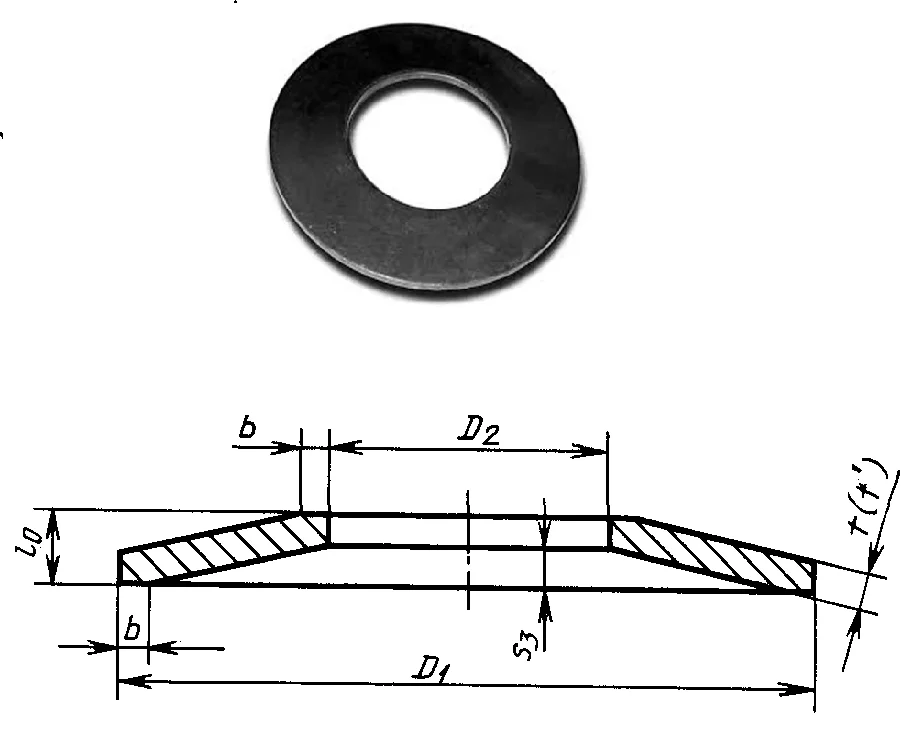

Размеры тарельчатой пружины (шайбы) DIN 2093 в мм:
| Di | De | lo | t | Серия |
|---|---|---|---|---|
| 3.2 | 6 | 0.45 | 0.3 | |
| 3.2 | 8 | 0.7 | 0.5 | |
| 4.2 | 8 | 0.55 | 0.3 | В |
| 4.2 | 8 | 0.60 | 0.4 | А |
| 4.2 | 12 | 0.85 | 0.5 | |
| 5.2 | 10 | 0.55 | 0.25 | С |
| 5.2 | 10 | 0.70 | 0.4 | В |
| 5.2 | 10 | 0.75 | 0.5 | А |
| 6.2 | 12.5 | 0.85 | 0.5 | В |
| 6.2 | 12.5 | 1.00 | 0.7 | А |
| 7.2 | 14 | 1.10 | 0.8 | А |
| 8.2 | 15 | 1.20 | 0.8 | |
| 8.2 | 16 | 0.90 | 0.4 | С |
| 8.2 | 16 | 1.05 | 0.6 | В |
| 8.2 | 16 | 1.25 | 0.9 | А |
| 8.2 | 20 | 1.35 | 0.7 | |
| 9.2 | 18 | 1.20 | 0.7 | В |
| 9.2 | 18 | 1.40 | 1 | А |
| 10.2 | 20 | 1.35 | 0.8 | В |
| 10.2 | 20 | 1.55 | 1 | А |
| 10.2 | 20 | 1.55 | 1.1 | А |
| 12.2 | 25 | 1.60 | 0.9 | В |
| 12.2 | 25 | 2.05 | 1.5 | А |
| 14.2 | 28 | 1.80 | 1 | В |
| 14.2 | 28 | 2.15 | 1.5 | А |
| 16.3 | 31.5 | 1.85 | 0.8 | С |
| 16.3 | 31.5 | 2.15 | 1.25 | В |
| 16.3 | 31.5 | 2.45 | 1.75 | А |
| 18.3 | 35.5 | 2.25 | 1.25 | В |
