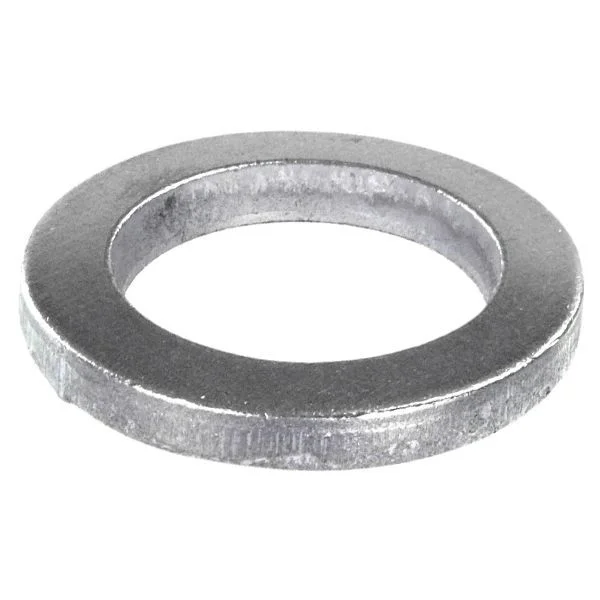

Аналогом немецкого норматива DIN 1440, в соответствии с которым производятся плоская шайба усиленная под палец, является европейский стандарт ISO 8738. Представляет собой металлическое изделие в форме замкнутого кольца с различными величинами внутреннего и наружного диаметров, а также толщины.
Из наименования метиза понятно, что он работает в паре с пальцевым крепежом. При покупке следует четко сопоставлять их параметры. Диаметр внутреннего отверстия шайбы DIN 1440 должен точно сходиться с размером стержня по внешним габаритам.
Какую роль выполняет шайба плоская усиленная под палец
На данное изделие возложена стопорящая функция, что связано с восприятием довольно больших нагрузок. С этой целью стандартом DIN 1440 рекомендовано изготавливать шайбу усиленной, с увеличенными размерами по толщине. В качестве сырьевых материалов используются углеродистые и нержавеющие стали, латунь, медь, высокопрочный пластик.
Для изделий из легированных сплавов предусмотрено антикоррозийное покрытие гальванической оцинковкой. Благодаря своим габаритам шайба DIN 1440 существенно увеличивает площадь опирания болтового крепежа и не позволяет ему самопроизвольно раскручиваться даже при сильных вибрационных нагрузках. Данный метиз нашел применение в различных областях хозяйственной деятельности: от тяжелого машиностроения и строительства до бытовых мастерских.
На сайте компании «Трайв-Комплект» можно не только купить усиленные шайбы под палец самых ходовых размеров, но также сделать предварительный заказ на поставку изделий, не часто пользующихся спросом. У нас в продаже метизы высокого качества от ведущих отечественных и мировых производителей по лучшим ценам. Работаем по опту и в розницу с доставкой по всей территории Российской Федерации.

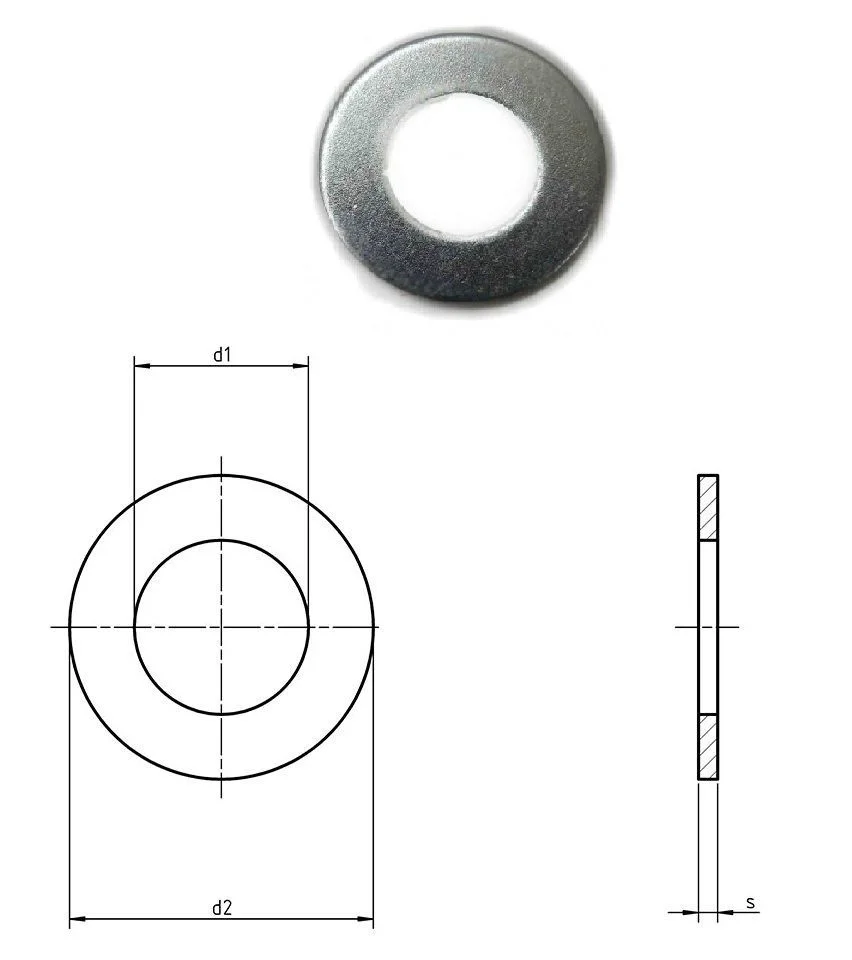

Размеры плоской усиленной шайбы DIN 1440 (нержавеющая сталь А2) в мм:
| d1 | d2 | h |
|---|---|---|
| 3 | 6 | 0.8 |
| 4 | 8 | 0.8 |
| 5 | 10 | 0.8 |
| 6 | 12 | 1.6 |
| 7 | 14 | 1.6 |
| 8 | 16 | 2 |
| 10 | 20 | 2.5 |
| 12 | 25 | 3 |
| 14 | 28 | 3 |
| 16 | 28 | 3 |
| 18 | 30 | 4 |
| 20 | 32 | 4 |
| 22 | 34 | 4 |
| 23 | 36 | 4 |
| 24 | 38 | 4 |
| 25 | 40 | 4 |
| 26 | 40 | 5 |
| 27 | 40 | 5 |
| 28 | 42 | 5 |
| 30 | 45 | 5 |
| 32 | 50 | 5 |
| 33 | 50 | 5 |
| 35 | 52 | 6 |
| 36 | 52 | 6 |
| 40 | 58 | 6 |
| d1 | d2 | h |
|---|---|---|
| 5 | 10 | 0.8 |
| 6 | 12 | 1.6 |
| 7 | 14 | 1.6 |
| 8 | 15 | 2 |
| 10 | 18 | 2.5 |
| 12 | 20 | 3 |
| 14 | 22 | 3 |
| 16 | 24 | 3 |
| 18 | 30 | 4 |
| 20 | 30 | 4 |
| 22 | 34 | 4 |
| 24 | 37 | 4 |
| 27 | 39 | 5 |
| 30 | 44 | 5 |
| 33 | 47 | 5 |
| 35 | 52 | 6 |
| 36 | 52 | 6 |
| 40 | 58 | 6 |
| 45 | 62 | 7 |
| 50 | 68 | 8 |
| 55 | 75 | 9 |
| 60 | 80 | 9 |
| 65 | 90 | 9 |
| 70 | 95 | 10 |
| 75 | 100 | 10 |
| 80 | 110 | 12 |
| 85 | 110 | 12 |
| 90 | 115 | 12 |
| 100 | 125 | 14 |
