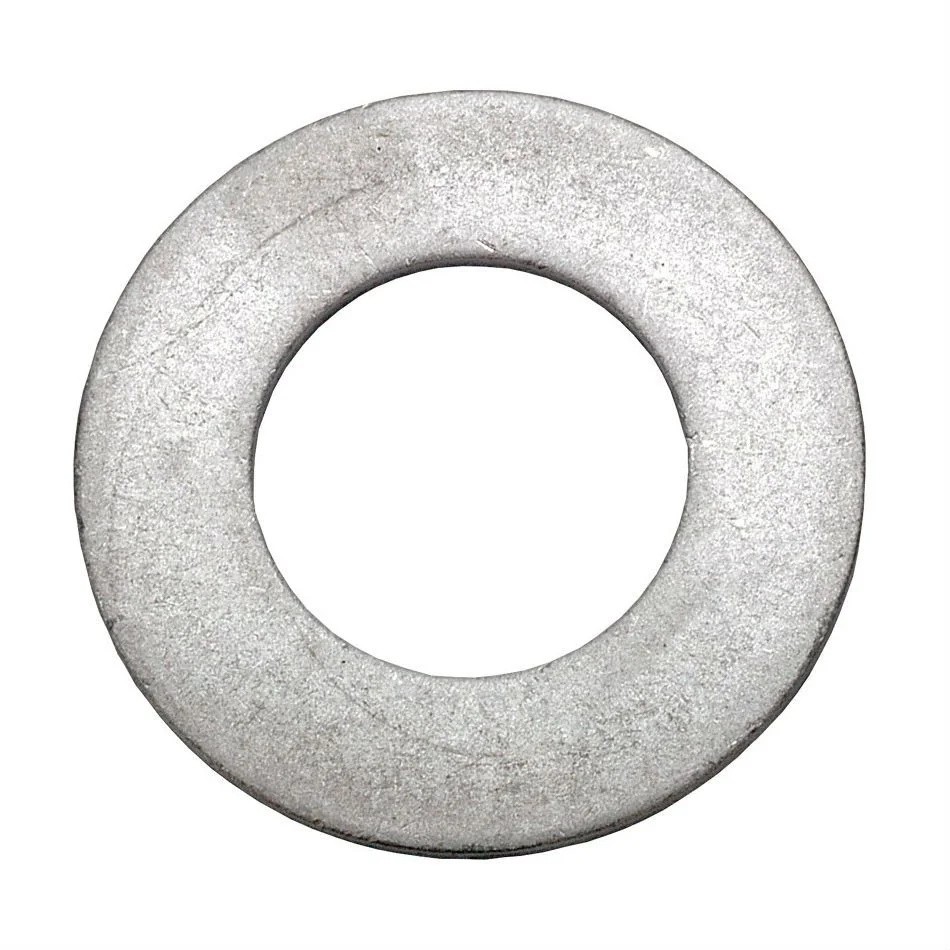

Плоские шайбы DIN 126 - это крепежные элементы, разработанные в соответствии со стандартом Немецкого института стандартизации. Обычно изготавливаются из углеродистых или нержавеющих сталей и используются в паре с гайками и болтами.
Их основное назначение - обеспечивать равномерное распределение нагрузки от винта или гайки, что помогает предотвратить искажение или повреждение прилегающего материала. Кроме того, они могут служить для предотвращения самораскручивания соединения, особенно при вибрации или динамической нагрузке.
Область применения
Шайбы стандарта DIN 126 применяются в широком спектре областей промышленности и строительства благодаря своей универсальности и функциональности. Они являются критически важными компонентами во многих сферах.
- Машиностроение;
- Автомобильная промышленность;
- Строительство;
- Электротехника и электроника;
- Судостроение;
- Авиация.
Общим для всех этих областей применения является то, что шайбы обеспечивают дополнительную поддержку, равномерное распределение нагрузки и предотвращение саморазбора крепежных соединений.
Преимущества покупки в "Трайв"
Наша компания предлагает широкий ассортимент плоских шайб DIN 126. У нас вы найдете шайбы различных размеров и диаметров от 5 мм до 90 мм, выполненные из углеродистых сталей с антикоррозийным покрытием или нержавеющего сталей А2/А4, что позволяет выбрать наиболее подходящий вариант для вашей задачи. Мы обеспечиваем конкурентные цены и предоставляем изделия высокого качества, произведенных в соответствии с международными стандартами. Всегда стремимся предложить нашим клиентам наиболее выгодные условия.

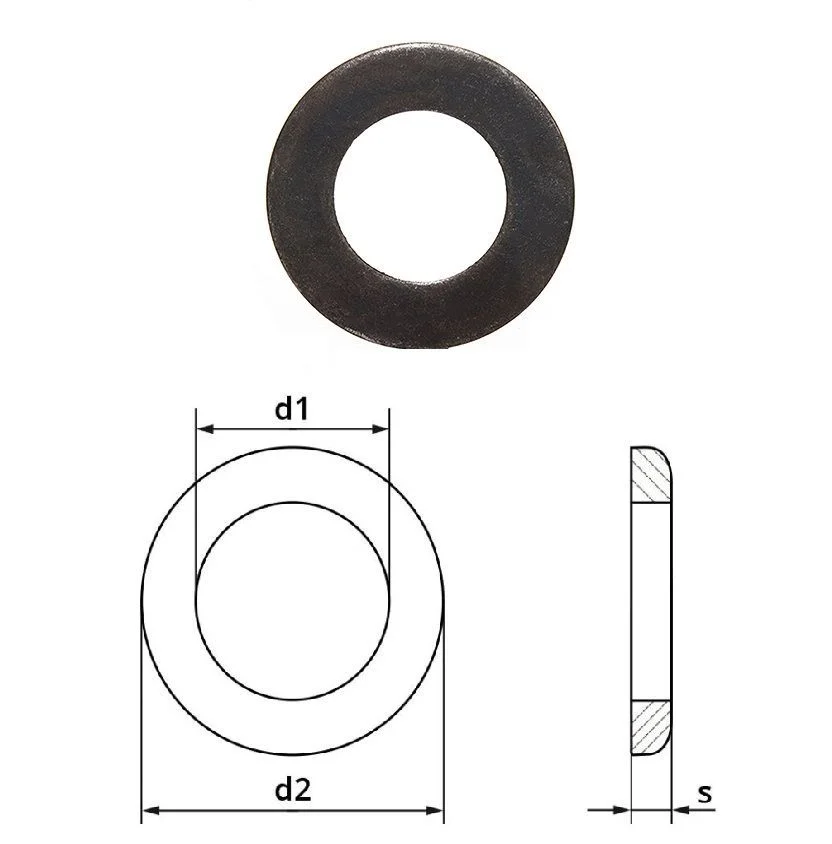

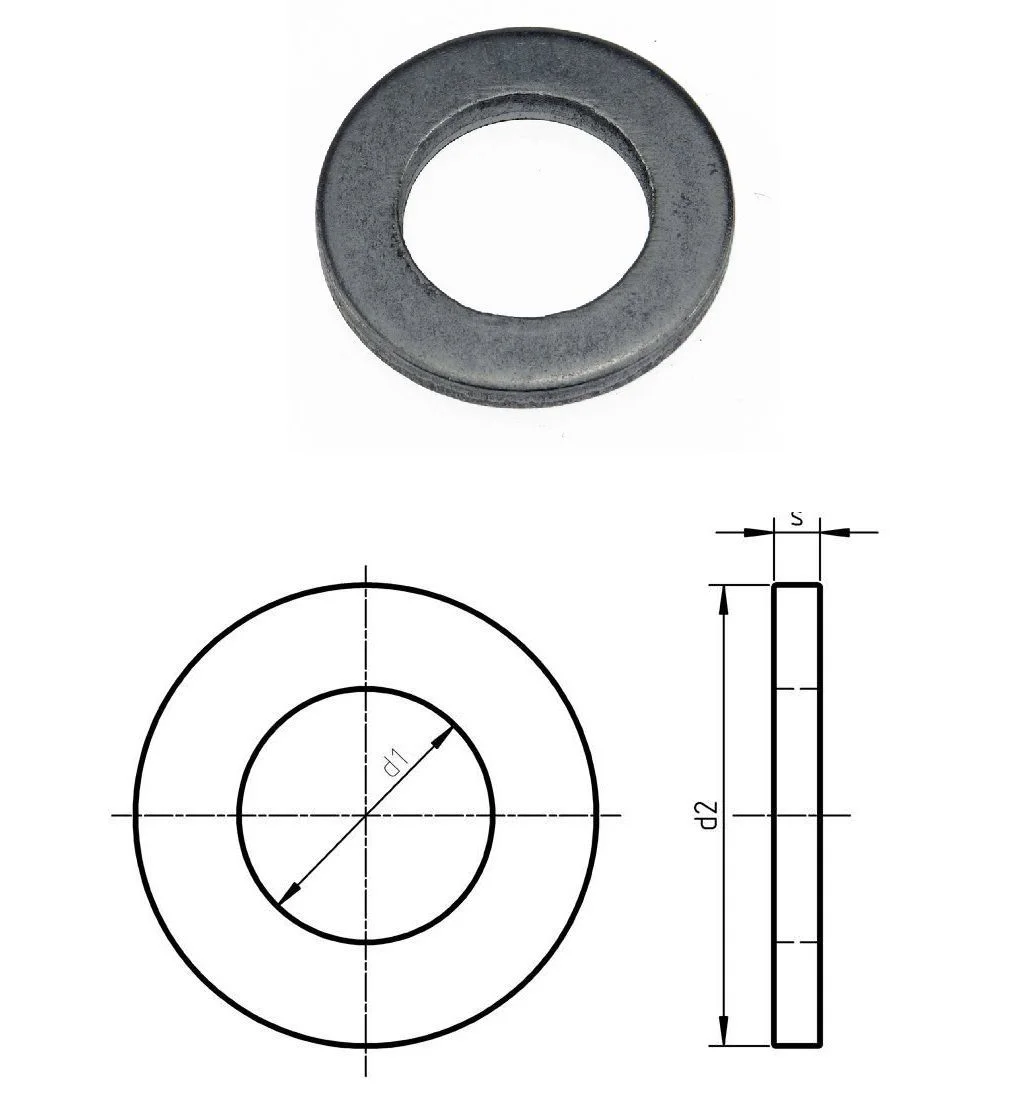

Размеры плоских стальных шайб без фаски DIN 126 в мм:
| d | d1 | d2 | s |
|---|---|---|---|
| M6 | 6.6 | 12 | 1.6 |
| M8 | 9 | 16 | 1.6 |
| M10 | 11 | 20 | 2.0 |
| M12 | 13.5 | 24 | 2.5 |
| M14 | 16 | 28 | 2.5 |
| M16 | 17.5 | 30 | 3.0 |
| M20 | 22 | 37 | 3.0 |
| M22 | 24 | 39 | 3.0 |
| M24 | 26 | 44 | 4.0 |
| M27 | 30 | 50 | 4.0 |
| M30 | 33 | 56 | 4.0 |
| M33 | 36 | 60 | 5.0 |
| M36 | 39 | 66 | 5.0 |
| M39 | 42 | 72 | 6.0 |
| M42 | 45 | 78 | 7.0 |
| M45 | 48 | 85 | 7.0 |
| M48 | 52 | 92 | 8.0 |
| d* | d1 | d2 | h | |
|---|---|---|---|---|
| М5 | 3/16" | 5.5 | 10 | 1 |
| M6 | 6.6 | 12 | 1.6 | |
| М7 | 1/4" | 7.6 | 14 | 1.6 |
| M8 | 5/16" | 9 | 16 | 1.6 |
| M10 | 3/8" | 11 | 20 | 2.0 |
| M12 | 7/16" | 13.5 | 24 | 2.5 |
| 1/2" | 13.5 | 24 | 2.5 | |
| M14 | 15.5 | 28 | 2.5 | |
| M16 | 5/8" | 17.5 | 30 | 3.0 |
| М18 | 20 | 34 | 3.0 | |
| M20 | 3/4" | 22 | 37 | 3.0 |
| M22 | 7/8" | 24 | 39 | 3.0 |
| M24 | 26 | 44 | 4.0 | |
| 1" | 26 | 44 | 4.0 | |
| M27 | 30 | 50 | 4.0 | |
| M30 | 1 1/8" | 33 | 56 | 4.0 |
| M33 | 1 1/4" | 36 | 60 | 5.0 |
| M36 | 1 3/8" | 39 | 66 | 5.0 |
| M39 | 1 1/2" | 42 | 72 | 6.0 |
| M42 | 45 | 78 | 8.0 | |
| M45 | 1 3/4" | 48 | 85 | 8.0 |
| M48 | 52 | 92 | 8.0 | |
| М52 | 2" | 56 | 98 | 8.0 |
| М56 | 62 | 105 | 10 | |
| 2 1/4" | 62 | 105 | 10 | |
| М60 | 66 | 110 | 10 | |
| М64 | 2 1/2" | 70 | 115 | 10 |
| М68 | 74 | 120 | 10 | |
| М72 | 2 3/4" | 78 | 125 | 10 |
| М76 | 3" | 82 | 135 | 10 |
| М80 | 86 | 140 | 12 | |
| М90 | 3 1/2" | 96 | 160 | 12 |
