Стопорное кольцо по DIN 6799 предназначено для установки на валы, оси, штоки с наружной стороны. По внешнему виду – это плоский диск с разрывом и широким отверстием в центре. По внутреннему периметру кольца располагаются три овальных выступа, которые предназначены для обеспечения надежной фиксации метиза на оси.
Установить метиз данного типа несложно, для этого достаточно иметь обычную отвертку, чтобы подцепить стопор. Благодаря необычной конфигурации, стопорное кольцо DIN 6799 способно пружинить и плотно насаживаться на вал в предусмотренные для этой цели пазы или шлицы. Выступающий за пределы углубления ободок метиза служит надежным фиксатором шкива, подшипника или шестерни на предназначенном устройству месте.
Технические характеристики стопорного кольца для вала DIN 6799
Быстросъемное стопорное кольцо изготавливается преимущественно из пружинистой стали, передающей готовому изделию свои качества. Помимо этого, стандартом допускается применение высококачественных легированных сталей с прочным антикоррозийным покрытием, нанесенным способом гальванической оцинковки.
Производства, оснащенные современным высокоточным оборудованием, используют технологии изготовления стопорящих шайб DIN 6799 методом холодного проката. Благодаря неприменению высоких температур, получается сохранить без изменений лучшие характеристики используемого сырья.
Не менее популярны стопорные шайбы из нержавеющих хромоникелевых сплавов класса А2 с высокой устойчивостью против влаги и марки А4, наделенной способностью стойко переносить контакты с кислотами, щелочами и морской водой. Кольца из бронзы предназначены для работы в составе особого крепежа. Поэтому из широкого ассортимента производимых стопорных колец можно выбрать изделия, максимально подходящие для конкретных эксплуатационных и монтажных условий.
Среди российских нормативных документов есть ГОСТ 11648-75, требования которого наиболее близки положениям немецкого стандарта DIN 6799. Однако полными аналогами их считать ошибочно. Подбирая быстросъемные кольца, следует внимательно сопоставлять маркировочные данные метиза и требования сборочных чертежей. У изделий, изготовленных по приведенным стандартам могут быть отличия по габаритам и свойствам исходных материалов.
Приобретайте не только количество, но и качество: оригинальные стопорные кольца от «Трайв-Комплект»
Наши поставщики – это известные отечественные и мировые производители металлоизделий. Мы абсолютно уверены в высоком качестве стопорных колец DIN 6799, выставляемых на продажу через предложения каталога компании. Низкая стоимость не должна вызывать у наших клиентов никаких сомнений касательно качества изделий, поскольку прямые поставки являются лучшей гарантией оптимальных цен.
У нас постоянно в наличии полный ассортимент упорных шайб по размерному ряду и материалам изготовления. Осуществляем оптовые и розничные поставки со складов в Москве и Санкт-Петербурге практически по любому адресу в пределах Российской Федерации. Клиентам, работающим по опту, предложим особые условия ценообразования.
Для решения непонятных вопросов и заказа продукции обращайтесь по номерам контактных телефонов либо онлайн-связи. Используя корзину и подсказки сайта, заявку можно оформить самостоятельно, не выходя из дома или офиса. Удобная локация по сайту, выбор способов оплаты, возможность самовывоза, отличный сервис – все для того, чтобы создать лучшие условия сотрудничества с нашими покупателями.

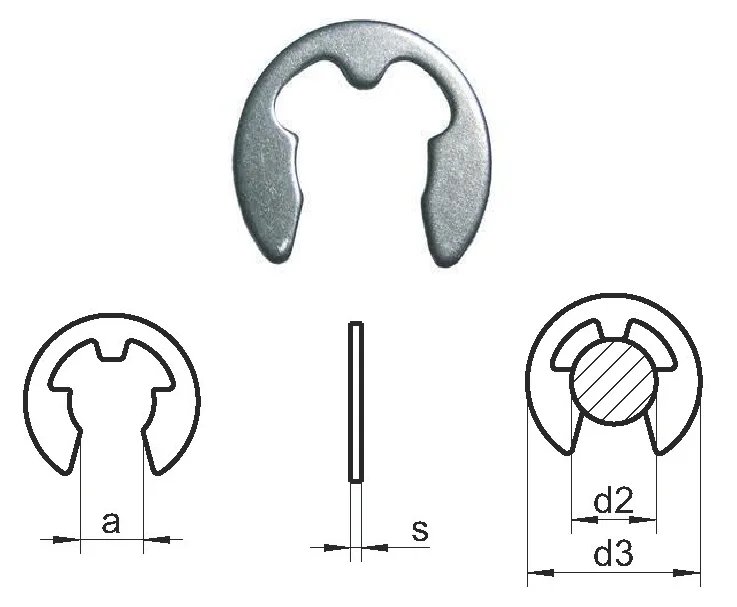

Размеры стопорного кольца для вала DIN 6799
| d | a | d3 | s |
|---|---|---|---|
| 1.5 | 1.28 | 4.25 | 0.4 |
| 2.3 | 1.94 | 6.3 | 0.6 |
| 3.2 | 2.7 | 7.3 | 0.6 |
| 4.0 | 3.34 | 9.3 | 0.7 |
| 5.0 | 4.11 | 11.3 | 0.7 |
| 6.0 | 5.26 | 12.3 | 0.7 |
| 7.0 | 5.84 | 14.3 | 0.9 |
| 8.0 | 6.52 | 16.3 | 1.0 |
| 9.0 | 7.63 | 18.8 | 1.1 |
| 10.0 | 8.32 | 20.4 | 1.2 |
| 12.0 | 10.45 | 23.4 | 1.3 |
| 15.0 | 12.61 | 29.4 | 1.5 |
| d1 | d2 | d3 | s | m | n |
|---|---|---|---|---|---|
| 0.8 | 2.25 | 1 - 1.4 | 0.2 | 0.24 | 0.4 |
| 1.2 | 3.25 | 1.4 - 2 | 0.3 | 0.34 | 0.6 |
| 1.5 | 4.25 | 2 - 2.5 | 0.4 | 0.44 | 0.8 |
| 1.9 | 4.8 | 2.5 - 3 | 0.5 | 0.54 | 1 |
| 2.3 | 6.3 | 3 - 4 | 0.6 | 0.64 | 1 |
| 3.2 | 7.3 | 4 - 5 | 0.6 | 0.64 | 1 |
| 4 | 9.3 | 5 - 7 | 0.7 | 0.74 | 1.2 |
| 5 | 11.3 | 6 - 8 | 0.7 | 0.74 | 1.2 |
| 6 | 12.3 | 7 - 9 | 0.7 | 0.74 | 1.2 |
| 7 | 14.3 | 8 - 11 | 0.9 | 0.94 | 1.5 |
| 8 | 16.3 | 9 - 12 | 1.0 | 1.05 | 1.8 |
| 9 | 18.8 | 10 - 14 | 1.1 | 1.15 | 2 |
| 10 | 20.4 | 11 - 15 | 1.2 | 1.25 | 2 |
| 12 | 23.4 | 13 - 18 | 1.3 | 1.35 | 2.5 |
| 15 | 29.4 | 16 - 24 | 1.5 | 1.55 | 3 |
| 19 | 37.6 | 20 - 31 | 1.75 | 1.80 | 3.5 |
| 24 | 44.6 | 25 - 38 | 2 | 2.05 | 4 |
Обозначения:
d1 - диаметр паза вала
d2 - наружный диаметр шайбы
d3 - диаметр вала
s - толщина шайбы
m - ширина паза вала
n - минимальный выступ
