DIN 471 Кольцо стопорное наружное

DIN 471 Кольцо пружинное упорное наружное

Кольцо пружинное упорное DIN 471 предназначено для фиксации различных деталей на валу, оси или штоке. Выполнено в виде разомкнутого кольца с расплющенными кончиками, оснащенными отверстиями. К требованиям немецкого стандарта DIN 471 наиболее близки положения российского норматива ГОСТ 13492-86. Однако изделия, изготовленные по этим двум документам, ошибочно считать полными аналогами.

Они могут иметь некоторые отличия, поэтому при выборе метизов следует внимательно сверять паспортные данные стопорного кольца с монтажными чертежами и спецификациями к ним. При возникновении сложностей с правильным подбором крепежа, обращайтесь к специалистам компании «Трайв». В этом случае ошибки точно будут исключены.

Из каких материалов изготавливают пружинные упорные кольца DIN 471

Согласно рекомендациям стандартов DIN 471 и ГОСТ 13492-86 стопорные кольца для наружного применения могут быть изготовлены из нескольких видов стали: пружинной, углеродистой с гальванической оцинковкой и нержавеющей. Наряду с этими материалами производители не менее активно используют бронзу.

Благодаря тщательному подбору сырьевых материалов и четкому соблюдению всех этапов технологического процесса, конечный продукт, а именно упорное кольцо, приобретает заданные технические характеристики. Среди них важное место принадлежит высоким прочностным показателям, пружинистым свойствам, способности противостоять коррозии и агрессивному влиянию окружающей среды.

Пружинные упорные кольца DIN 471 различаются не только по материалу изготовления. Их классифицируют по размеру окружности, величине сечения, деформационному усилию.

Принцип действия стопорного кольца

Чтобы зафиксировать какую-либо деталь с целью ее защиты от осевого передвижения, вал или шток снабжают специальным пазом, который получается в результате проточки или фрезерования. Размер углубления по ширине должен несколько превышать толщину пружинного кольца.

Затем края стопорного метиза необходимо развести в стороны, завести кольцо в паз и отпустить. После чего кольцо, стремясь принять свое первоначальное положение, плотно охватывает ось. Стопор практически полностью погружается в углубление, снаружи остается только его бортик. Именно на него возлагается функция задержки закрепляемой детали в заданном положении, он не дает ей перемещаться вдоль оси.

Стопорящее наружное кольцо DIN 471 считается метизом многоразового использования. Поэтому нужно знать не только как его устанавливать, но и грамотно снимать. Для этой цели служат специальные инструменты, которые так и называются – съемники стопорных колец. Существует большое количество моделей кольцесъемников, но всем им присущи два одинаковых признака: рукояти на шарнирном соединении и рабочие губки, как продолжение ручек.

Действует инструмент очень просто. Для того, чтобы снять наружное кольцо, рабочий орган необходимо подвести к ушкам крепежа, максимально сблизить рукоятки. При этом губки будут раздвигаться, растягивать кольцо, увеличивая величину внутреннего периметра метиза. Метиз легко покинет паз и освободит фиксируемую деталь.

Критерии правильного выбора съемников для наружных упорных колец

Производители вывели на рынок широкое многообразие инструментов для работы со стопорными кольцами. Чтобы не потеряться в этом изобилии, будет не лишним изучить главные параметры, которые характеризуют съемники для наружных упорных колец, в том числе изготовленных по стандарту DIN 471. Речь идет о следующих характеристиках:

Размер губок по длине. Данная величина является определяющей при работе с крепежом, располагающимся в труднодоступных участках. Однако нельзя забывать о законе рычага. При увеличении этого параметра усилие сжимания может снижаться.
Длина ручек оказывает влияние на удобство работы и величину наибольшего усилия при разведении кончиков кольца.
Конфигурация наконечников может быть прямой или изогнутой под определенным углом. Вторыми удобно работать на глубине. Вариант с обратным отгибом удобен для взаимодействия с наружными упорными метизами.
Толщина губок должна быть максимально приближена к диаметру отверстий на ушках кольца, поскольку чересчур большой наконечник не сможет войти в канал, а очень тонкий просто сломается или выскользнет.

Предлагаем обратить внимание на универсальные модели, укомплектованные набором губок различного диаметра. А также на инструменты с ограничителями силы приложения, позволяющие регулировать данный параметр, чтобы исключить деформацию крепежа.

Как купить и где применить пружинное упорное наружное кольцо DIN 471

Область применения стопорного кольца DIN 471 распространяется на сферы промышленности и производства, в которых есть необходимость закрепления отдельных элементов на подвижных осях. Сюда можно отнести машиностроительную отрасль, включая автомобилестроение, сборку сельскохозяйственной и строительной техники. Оборудование, создаваемое для нефтегазовой и химической отрасли, также нуждается в таких метизах.

Для приобретения упорных колец DIN 471 наружного типа вы можете воспользоваться выгодными предложениями компании «Трайв-Комплект». Наш каталог содержит обширный типоразмерный ряд стопорящих метизов данной категории от надежных производителей по оптимальным ценам. Продукция сертифицирована в соответствии с требованиями стандартов.

Сформировать заявку можно самостоятельно через корзину, выбрав нужный сортамент с помощью фильтра по габаритам, материалу, рабочему усилию. Если нужны какие-либо разъяснения или помощь, звоните, пишите, обращайтесь к онлайн-менеджеру. Вы непременно получите квалифицированные ответы на возникшие вопросы. Обеспечиваем поставки в любом количестве и наборе с доставкой в любую точку РФ. Доступен самовывоз со складов в Москве и Санкт-Петербурге.

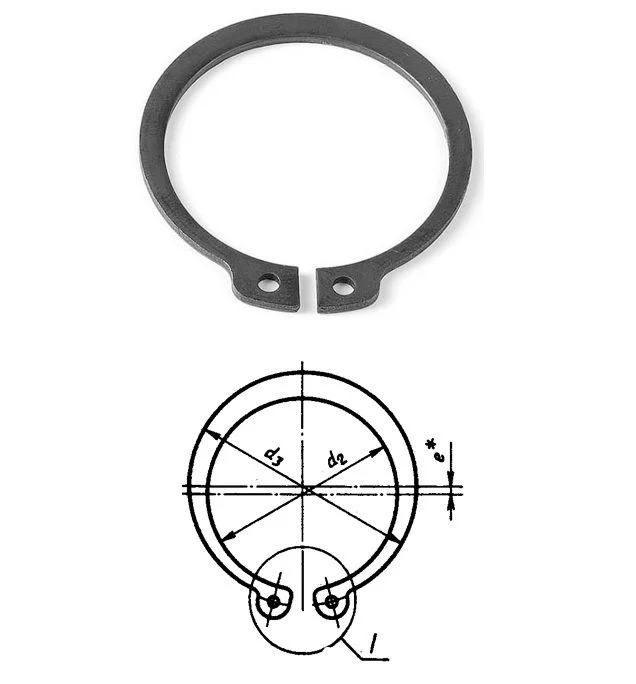

Фото стопорные кольца DIN 471

Таблица размеров наружных стопорных колец DIN 471 для валов (нормальный тип) в мм

d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
3	0.4	2.7	1.9	0.8	1	2.8	0.5	0.3	7
4	0.4	3.7	2.2	0.9	1	3.8	0.5	0.3	8.6
5	0.6	4.7	2.5	1.1	1	4.8	0.7	0.3	10.3
6	0.7	5.6	2.7	1.3	1.2	5.7	0.8	0.5	11.7
7	0.8	6.5	3.1	1.4	1.2	6.7	0.9	0.5	13.5
8	0.8	7.4	3.2	1.5	1.2	7.6	0.9	0.6	14.7
9	1	8.4	3.3	1.7	1.2	8.6	1.1	0.6	16
10	1	9.3	3.3	1.8	1.5	9.6	1.1	0.6	17
11	1	10.2	3.3	1.8	1.5	10.5	1.1	0.8	18
12	1	11	3.3	1.8	1.7	11.5	1.1	0.8	19
13	1	11.9	3.4	2	1.7	12.4	1.1	0.9	20.2
14	1	12.9	3.5	2.1	1.7	13.4	1.1	0.9	21.4
15	1	13.8	3.6	2.2	1.7	14.3	1.1	1.1	22.6
16	1	14.7	3.7	2.2	1.7	15.2	1.1	1.2	23.8
17	1	15.7	3.8	2.3	1.7	16.2	1.1	1.2	25
18	1.2	16.5	3.9	2.4	2	17	1.3	1.5	26.2
19	1.2	17.5	3.9	2.5	2	18	1.3	1.5	27.2
20	1.2	18.5	4	2.6	2	19	1.3	1.5	28.4
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
21	1.2	19.5	4.1	2.7	2	20	1.3	1.5	29.6
22	1.2	20.5	4.2	2.8	2	21	1.3	1.5	30.8
24	1.2	22.2	4.4	3	2	22.9	1.3	1.7	33.2
25	1.2	23.2	4.4	3	2	23.9	1.3	1.7	34.2
26	1.2	24.2	4.5	3.1	2	24.9	1.3	1.7	35.5
28	1.5	25.9	4.7	3.2	2	26.6	1.6	2.1	37.9
29	1.5	26.9	4.8	3.4	2	27.6	1.6	2.1	39.1
30	1.5	27.9	5	3.5	2	28.6	1.6	2.1	40.5
32	1.5	29.6	5.2	3.6	2.5	30.3	1.6	2.6	43
34	1.5	31.5	5.4	3.8	2.5	32.3	1.6	2.6	45.4
35	1.5	32.2	5.6	3.9	2.5	33	1.6	3	46.8
36	1.75	33.2	5.6	4	2.5	34	1.85	3	47.8
38	1.75	35.2	5.8	4.2	2.5	36	1.85	3	50.2
40	1.75	36.5	6	4.4	2.5	37.5	1.85	3.8	52.6
42	1.75	38.5	6.5	4.5	2.5	39.5	1.85	3.8	55.7
45	1.75	41.5	6.7	4.7	2.5	42.5	1.85	3.8	59.1
48	1.75	44.5	6.9	5	2.5	45.5	1.85	3.8	62.5
50	2	45.8	6.9	5.1	2.5	47	2.15	4.5	64.5
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
52	2	47.8	7	5.2	2.5	49	2.15	4.5	66.7
55	2	50.8	7.2	5.4	2.5	52	2.15	4.5	70.2
56	2	51.8	7.3	5.5	2.5	53	2.15	4.5	71.6
58	2	53.8	7.3	5.6	2.5	55	2.15	4.5	73.6
60	2	55.8	7.4	5.8	2.5	57	2.15	4.5	75.6
62	2	57.8	7.5	6	2.5	59	2.15	4.5	77.8
63	2	58.8	7.6	6.2	2.5	60	2.15	4.5	79
65	2.5	60.8	7.8	6.3	3	62	2.65	4.5	81.4
68	2.5	63.5	8	6.5	3	65	2.65	4.5	84.8
70	2.5	65.5	8.1	6.6	3	67	2.65	4.5	87
72	2.5	67.5	8.2	6.8	3	69	2.65	4.5	89.2
75	2.5	70.5	8.4	7	3	72	2.65	4.5	92.7
78	2.5	73.5	8.6	7.3	3	75	2.65	4.5	96.1
80	2.5	74.5	8.6	7.4	3	76.5	2.65	5.3	98.1
82	2.5	76.5	8.7	7.6	3	78.5	2.65	5.3	100.3
85	3	79.5	8.7	7.8	3.5	81.5	3.15	5.3	103.3
88	3	82.5	8.8	8	3.5	84.5	3.15	5.3	106.5
90	3	84.5	8.8	8.2	3.5	86.5	3.15	5.3	108.5
100	3	94.5	9.6	9	3.5	96.5	3.15	5.3	120.2
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
105	4	98	9.9	9.3	3.5	101	4.15	6	125.8
110	4	103	10.1	9.6	3.5	106	4.15	6	131.2
115	4	108	10.6	9.8	3.5	111	4.15	6	137.3
120	4	113	11	10.2	3.5	116	4.15	6	143.1
125	4	118	11.4	10.4	4	121	4.15	6	149
130	4	123	11.6	10.7	4	126	4.15	6	154.4
135	4	128	11.8	11	4	131	4.15	6	159.8
140	4	133	12	11.2	4	136	4.15	6	165.2
145	4	138	12.2	11.5	4	141	4.15	6	170.6
150	4	142	13	11.8	4	145	4.15	7.5	177.3
155	4	146	13	12	4	150	4.15	7.5	182.3
160	4	151	13.3	12.2	4	155	4.15	7.5	188
165	4	155.5	13.5	12.5	4	160	4.15	7.5	193.4
170	4	160.5	13.5	12.9	4	165	4.15	7.5	198.4
175	4	165.5	13.5	12.9	4	170	4.15	7.5	203.4
180	4	170.5	14.2	13.5	4	175	4.15	7.5	210
185	4	175.5	14.2	13.5	4	180	4.15	7.5	215
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
190	4	180.5	14.2	14	4	185	4.15	7.5	220
195	4	185.5	14.2	14	4	190	4.15	7.5	225
200	4	190.5	14.2	14	4	195	4.15	7.5	230
210	5	198	14.2	14	4	204	5.15	9	240
220	5	208	14.2	14	4	214	5.15	9	250
230	5	218	14.2	14	4	224	5.15	9	260
240	5	228	14.2	14	4	234	5.15	9	270
250	5	238	14.2	14	4	244	5.15	9	280
260	5	245	16.2	16	5	252	5.15	12	294
270	5	255	16.2	16	5	262	5.15	12	304
280	5	265	16.2	16	5	272	5.15	12	314
290	5	275	16.2	16	5	282	5.15	12	324
300	5	285	16.2	16	5	292	5.15	12	334
d₁	s	d₃	а	b	d₅	d₂	m	n	d₄

Таблица размеров наружных стопорных колец DIN 471 для валов (тяжёлый тип) в мм

d₁	s	d₃	а	b	d₅	d₂	m	n	d₄
15	1.5	13.8	4.8	2.4	2	14.3	1.6	1.1	25.1
16	1.5	14.7	5	2.5	2	15.2	1.6	1.2	26.5
20	1.75	18.5	5.5	3	2	19	1.85	1.5	31.6
25	2	23.2	6.4	3.4	2	23.9	2.15	1.7	38.5
30	2	27.9	6.5	4.1	2	28.6	2.15	2.1	43.7
35	2.5	32.2	6.7	4.2	2.5	33	2.65	3	49.1
40	2.5	36.5	7	4.4	2.5	37.5	2.65	3.8	54.7
45	2.5	41.5	7.5	4.7	2.5	42.5	2.65	3.8	60.8
50	3	45.8	8	5.1	2.5	47	3.15	4.5	66.8
55	3	50.8	8.5	5.4	2.5	52	3.15	4.5	72.9
60	3	55.8	9	5.8	2.5	57	3.15	4.5	78.9

Обозначения:
d₁ - диаметр вала
s - толщина кольца
d₃ - внутренний диаметр кольца
а - ширина ушка
b - макс. ширина кольца
d₅ - диаметр отверстия
m - ширина канавки
n - высота выступа
d₄ - диаметр окружности

Таблица размеров стопорных колец DIN 471

Размеры вала				Размеры кольца в свободном состоянии
d1	d2	m	n	s	d3	amax	∼b	d5min
4	3.8	0.50	0.3	0.4	3.7	2.2	0.9	1
5	4.8	0.70	0.3	0.6	4.7	2.5	1.1	1
6	5.7	0.80	0.5	0.7	5.6	2.7	1.3	1.2
7	6.7	0.90	0.5	0.8	6.5	3.1	1.4	1.2
8	7.6	0.90	0.6	0.9	7.4	3.2	1.5	1.2
9	8.8	1.10	0.6	1	8.4	3.3	1.7	1.2
10	9.6	1.10	0.6	1	9.3	3.3	1.8	1.5
11	10.5	1.10	0.8	1	10.2	3.3	1.8	1.5
12	11.5	1.10	0.8	1	11.0	3.3	1.8	1.7
13	12.4	1.10	0.9	1	11.9	3.4	2.0	1.7
14	13.4	1.10	0.9	1	12.9	3.5	2.1	1.7
15	14.3	1.10	1.1	1	13.8	3.6	2.2	1.7
16	15.2	1.10	1.2	1	14.7	3.7	2.2	1.7
17	16.2	1.10	1.2	1	15.7	3.8	2.3	1.7
18	17.0	1.30	1.5	1.2	16.5	3.9	2.4	1.7
19	18.0	1.30	1.5	1.2	17.5	3.9	2.5	2
20	19.0	1.30	1.5	1.2	18.5	4.0	2.6	2
21	20.0	1.30	1.5	1.2	19.5	4.1	2.7	2
22	21.0	1.30	1.5	1.2	20.5	4.2	2.8	2
23	22.0	1.30	1.7	1.2	21.5	4.3	2.9	2
