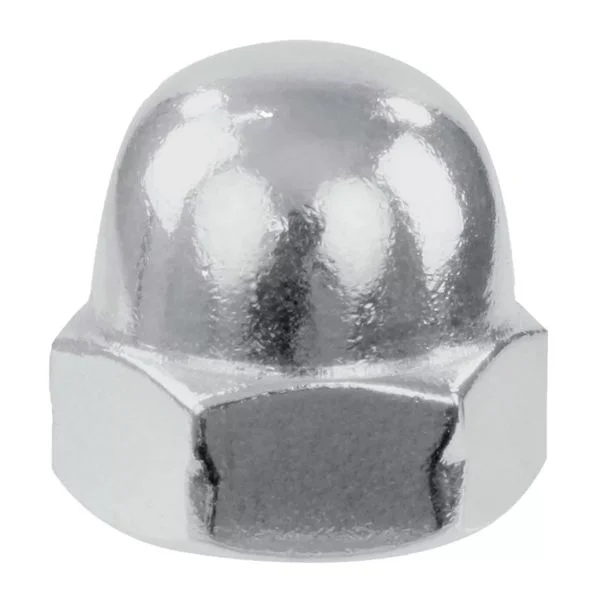

Колпачковые гайки представляют собой крепежные элементы с колпачком сферической формы. Их производство регулируется ГОСТ 11860 (для зарубежных аналогов это DIN 1587).
Основные положения ГОСТ 11860
Изготовление по стандарту ГОСТ требует соблюдения одновременно нескольких параметров. Так крепежные элементы должны соответствовать следующим критериям:
-
Резьба. Детали изготавливают как с мелкой, так и с крупной резьбой. При этом с мелкой могут использоваться только гайки М8, М10, М14, М24.
-
Размер под ключ. Согласно ГОСТ изготавливают элементы под гаечный ключ размером от 5.5 мм до 36 мм.
-
Вес. В зависимости от размеров изделий 1000 штук может весить от 920г до 192.6 кг.
-
Минимальная высота под ключ. В соответствии с ГОСТ этот параметр составляет 2.75 – 15мм.
При выборе колпачковой гайки следует учитывать одновременно несколько параметров. Это позволит получить надежное соединение деталей.
Стандарт DIN1587
Крепежные элементы зарубежных производителей соответствуют стандарту DIN1587. В нем указаны допустимые размеры метизов и материалы, используемые при изготовлении. Согласно стандарту колпачковые гайки могут быть изготовлены из следующих материалов:
-
Углеродистая, легированная сталь.
-
Нержавеющая сталь.
-
Конструкционная сталь.
-
Цветной металл.
-
Пластмасс.
Изготовленные из стали метизы могут иметь гальваническое покрытие. В соответствии с зарубежным стандартом крепежные элементы соответствуют следующим размерам:
-
Размер под ключ – 6.5 – 34 мм.
-
Высота граней – 3.2 – 19 мм.
-
Полная высота изделия – 8 – 42 мм.
-
Диаметр колпачка – 6.5 – 34 мм.
Следует учитывать, что стандартом не регулируется форма дна колпачка.
Преимущества и недостатки колпачковых гаек
Метизы этого типа получили широкую область применения благодаря ряду достоинств:
-
Низкая степень травмаопасности. Колпачок закрывает выступающие части резьбового соединения, а его форма предотвращает травмирование.
-
Защита от коррозии. Конструкция метиза предотвращает попадание влаги и загрязнений на резьбовое соединение. Это защищает металлические детали от возникновения коррозии. Нанесенная на резьбовое соединение смазка будет сохраняться на крепежных элементах на протяжении всего срока использования изделия.
-
Привлекательный вид изделий. Сферический колпачок скрывает резьбовое соединение. Это делает внешний вид изделия эстетичным.
К минусам метизов такого типа можно отнести то, что их нельзя использовать на длинных болтах или шпильках. Внутренняя часть сферы упрется в болт и гайку не удастся затянуть. Это учитывают перед тем как купить колпачковые гайки.
Благодаря конструктивным особенностям метизы этого типа применяются в машиностроении, изготовлении приборов и оборудования, пищевой промышленности и т.д. Правильный подбор колпачковой гайки дает возможность получить прочное и надежное соединение, защищенное от негативного влияния внешних факторов.
