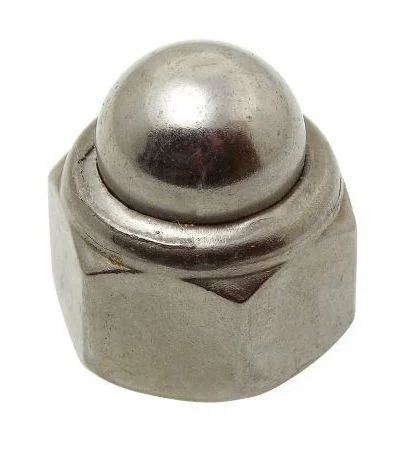

Стандарт DIN 986 предполагает изготовление колпачковых стальных гаек, не имеющих сквозного отверстия. Они обеспечивают закрытое соединение деталей, оно защищено от попадания загрязнений.
Кроме того, гайки полусферической колпачковой формы обладают хорошими эстетическими качествами. Изделия такого типа имеют важную особенность: они снабжены нейлоновым кольцом, которое предотвращает самопроизвольное откручивание и не допускает ослабления соединения под действием динамических нагрузок или вибрации.
Материалы и особенности изготовления
Для производства основным материалом служит углеродистая сталь, имеющая класс прочности 8 и 10. Чтобы повысить защищенность стальных изделий от коррозии, на них наносится цинковое покрытие. Гальваническая оцинковка придает гайкам эстетичный блеск, а также обеспечивает защищенность от разрушительного воздействия влаги и химически активной среды. Также возможно производство колпачковых гаек из нержавеющих сталей марок А2 и А4 или из латуни – такие сплавы не подвержены коррозии и могут выдерживать продолжительное разрушительное воздействие среды.
Изделия этого типа имеют следующие стандартные размеры:
- Номинальный диаметр резьбы составляет от М4 до М20.
- Размер стороны гайки под ключ может составлять от 7 до 30 мм.
- Высота изделия может быть равна от 9,6 до 35 мм.
- Высота шестигранной части колпачковой гайки составляет от 2,9 до 16,9 мм.
Возможности использования в производстве
Основное назначение такого крепежа – создание закрытых соединений, защищенных от попадания загрязнений. Он используется в машиностроении, в различных направлениях автомобилестроения, станкостроения, приборостроения и других отраслях. Гайки хорошо смотрятся со стороны, поэтому их используют для декоративного оформления закрытых соединений. Благодаря высокой прочности и защищенности от коррозии они рассчитаны на длительную эксплуатацию.
В каталоге компании «Трайв-Комплект» представлен широкий спектр продукции различного назначения. Наша организация предлагает большой выбор крепежа, изготовленного в точном соответствии со стандартами. Ознакомьтесь с предлагаемым ассортиментом и оформите оптовый заказ: покупка будет отправлена в любой регион России. Получите дополнительные консультации специалистов по подбору аналогов крепежных изделий.
Размеры шестигранных самоконтрящихся (самостопорящихся) колпачковых гаек DIN 986, нержавеющая сталь А2 в мм:
| d | h | m | s |
|---|---|---|---|
| M4 | 9.6 | 2.9 | 7 |
| M5 | 10.5 | 4.4 | 8 |
| M6 | 12 | 4.9 | 10 |
| M8 | 14 | 6.44 | 13 |
| M10 | 18.1 | 8.04 | 17 |
| M12 | 22.5 | 10.37 | 19 |
| M16 | 27.5 | 14.1 | 24 |
| M20 | 35 | 16.9 | 30 |
