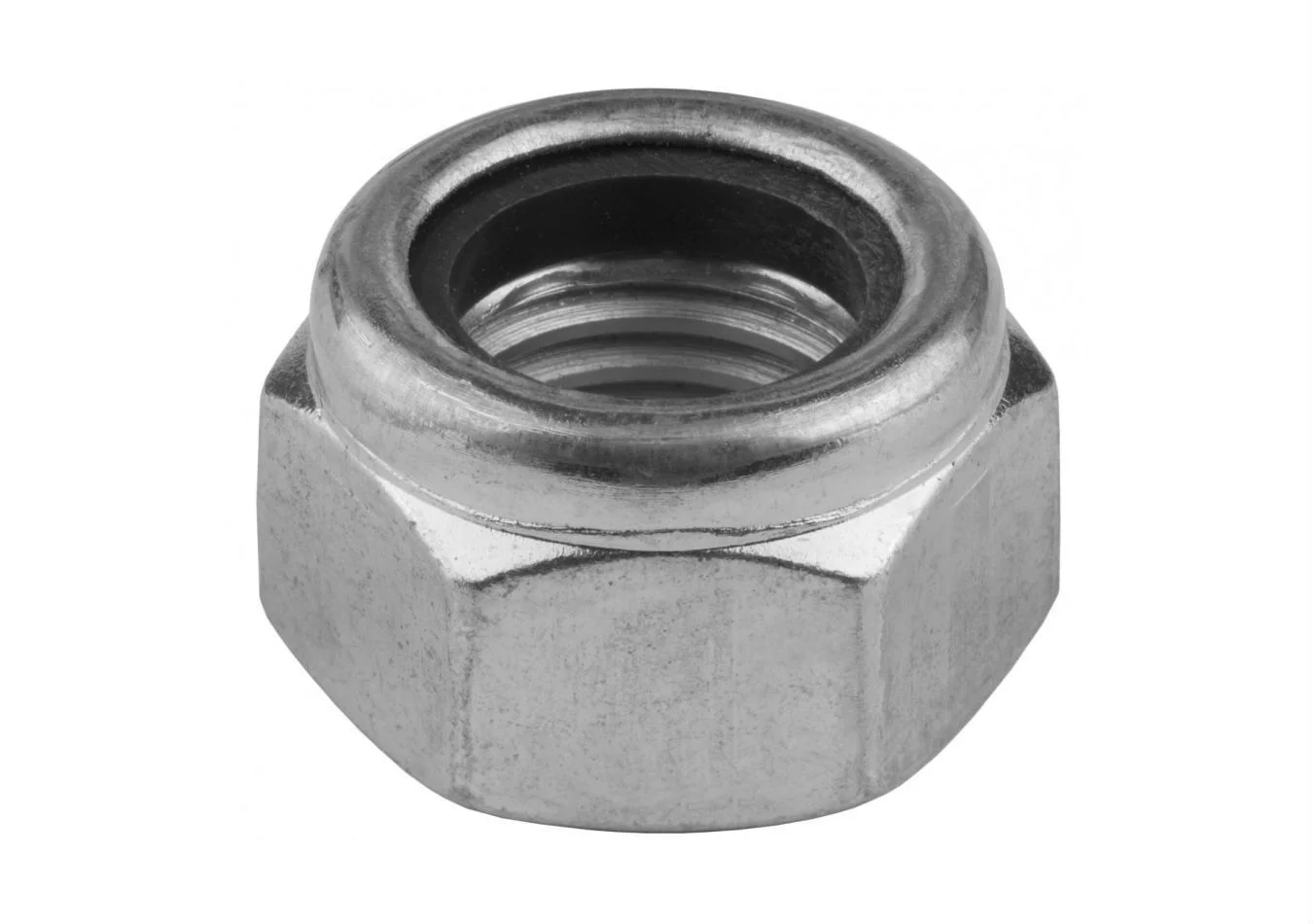

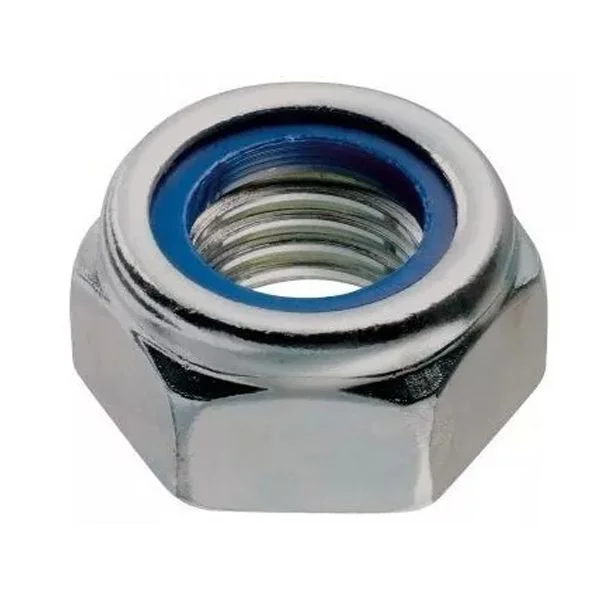

DIN 985 – специальные гайки с нейлоновым кольцом, предназначенные для защиты от самопроизвольного раскручивания соединения. Такой вид крепежа используется для создания прочного соединения деталей в узлах и агрегатах, подвергающихся вибрации и динамическим нагрузкам. Со временем соединение ослабляется, что может привести к поломке механизма.
Чтобы этого не произошло, используется специальный крепеж: гайки шестигранной формы снабжаются неметаллическим элементом, предотвращающим раскручивание и ослабление.
Таблица размеров шестигранных самоконтрящихся гаек DIN 985 (ISO 10511 - в скобках) в мм
| d | h | m | s |
|---|---|---|---|
| М2.5 | 3.6 | 2.3 | 5 |
| M3 | 4 | 2.4 | 5.5 |
| M4 | 5 | 2.9 | 7 |
| M5 | 5 | 3.2 | 8 |
| M6 | 6 | 4 | 10 |
| М7 | 7.5 | 4.7 | 11 |
| M8 | 8 | 5.5 | 13 |
| M10 | 10 | 6.5 | 17 (16) |
| M12 | 12 | 8 | 19 (18) |
| M14 | 14 | 9.5 | 22 (21) |
| M16 | 16 | 10.5 | 24 |
| M18 | 18.5 | 13 | 27 |
| M20 | 20 | 14 | 30 |
| M22 | 22 | 15 | 32 (34) |
| M24 | 24 | 15 | 36 |
| M27 | 27 | 17 | 41 |
| M30 | 30 | 19 | 46 |
| М33 | 33 | 22 | 50 |
| M36 | 36 | 25 | 55 |
| М39 | 39 | 27 | 60 |
| M42 | 42 | 29 | 65 |
| M45 | 45 | 32 | 70 |
| М48 | 48 | 36 | 75 |

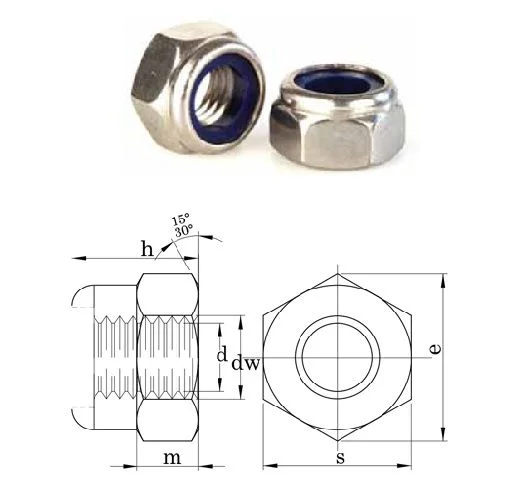

Обозначения:
d - номинальный диаметр резьбы
h - высота гайки
m - высота резьбовой части
s - размер под ключ
