Гайка приварная с фланцем – вид крепежного изделия, который обеспечивает не просто надежное соединение различных конструкций, а монолитное, которое невозможно потом рассоединить. Такие метизы широко применяются в различных сферах, когда нужно собрать конструкцию один единственный раз и не предусматривается ее дальнейший демонтаж.
Особенности конструкции
По внешнему виду приварные гайки с фланцем весьма похожи на свои стандартные аналоги. Они имеют форму шестигранника, внутри которого прорезано отверстие с резьбой. Соответственно, такие метизы всегда идут в паре с болтами, винтами или шпильками.
Но есть и конструктивные особенности. Так с одной стороны гайки имеется фланец большего диаметра, чем само изделие. Это основной элемент, который в процессе монтажа отвечает за надежность крепления. Фланец расплавляется, и гайку уже потом невозможно открутить обратно. Если и возникнет необходимость демонтажа (что случается крайне редко), останется только врезать метиз, а потом уже использовать на его место другой.
Приварные гайки с фланцем бывают совершенно разных размеров. Все зависит от области применения и размера скрепляемой конструкции. Но наибольшим спросом пользуются метизы, у которых размер диаметра отверстия равен 5, 6, 8, 10, 12, 14 и 16 миллиметров. Естественно, в зависимости от этих цифр меняется и размер фланца, чтобы он охватил большую площадь и обеспечил более надежное соединение. Так, для перечисленных диаметров отверстия, диаметры фланца будут следующими – 15.5, 18.5, 22.5, 26.5, 30.5, 33.5 и 36.5. Как видно, фланец в три раза превосходит по размеру отверстие гайки.
Производство приварных гаек с фланцем
Как и все метизы, приварные гайки штампуются на заводах, на специальных станках. Их производство не занимает много времени и не отнимает много сил. Достаточно выставить на станке определенную программу, чтобы он делал именно такую конструкцию метизов.
В качестве материала для приварных гаек чаще всего выбирают прочную сталь – углеродистую или нержавеющую. Такие материалы очень надежны, они служат много лет и при этом не разрушаются и не портятся. Но чтобы еще больше продлить срок службы метизов, их часто покрывают слоем цинка. Этот раствор защищает гайки от негативных воздействий окружающей среды, например, перепадов температур, осадков, ветра или грязи.
Монтаж приварной гайки с фланцем
Для начала гайка вместе с болтом или винтом закручивается до упора в отверстии конструкции. Это можно сделать с помощью самого обычного гаечного ключа. А вот дальше в дело вступает сварочный аппарат, который расплавляет фланец. Металл размягчается, а после вновь затвердевает. Но уже между гайкой и поверхность конструкции возникает непрерывная связь. Такое соединение выглядит как единое целое.

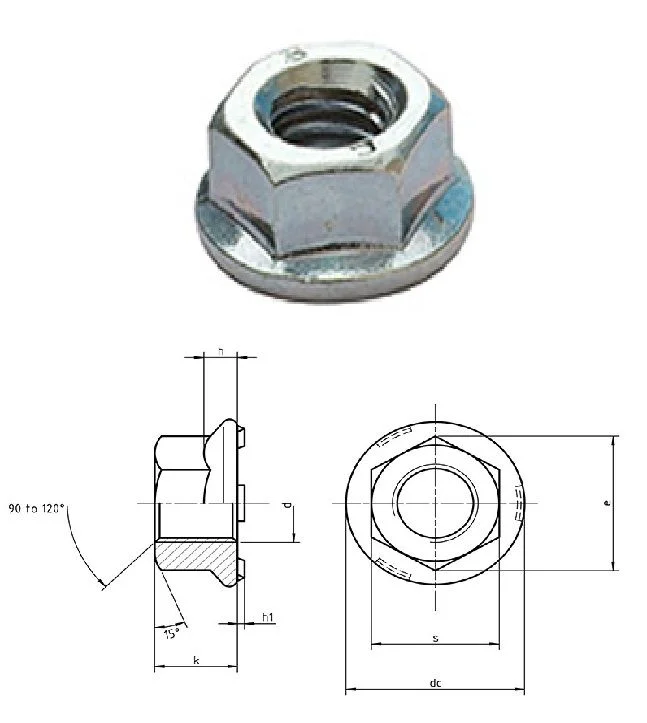

| d | P | dс | h | n | k | S | N | ||
|---|---|---|---|---|---|---|---|---|---|
| мелкий | крупный | макс. | мин. | ||||||
| М5 | - | 0,8 | 15,5 | 1,7 | 4 | 5 | 4,7 | 8 | 2,9 |
| M6 | - | 1 | 18,5 | 2 | 5 | 7 | 6,64 | 10 | 5,7 |
| M8 | - | 1,25 | 22,5 | 2,5 | 6 | 10 | 9,64 | 13 | 12,2 |
| M10 | - | 1,5 | 26,5 | 3 | 7 | 13 | 12,57 | 16 | 21,8 |
| M12 | 1,5 | 1,75 | 30,5 | 3 | 8 | 15 | 14,57 | 18 | 29,4 |
| M14 | 1,5 | 2 | 33,5 | 4 | 8 | 17 | 16,16 | 21 | 45,8 |
| M16 | 1,5 | 2 | 36,5 | 4 | 8 | 19,5 | 18,66 | 24 | 63,1 |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dс - наружный диаметр фланца
h - высота фланца
n - ширина опоры
k - высота гайки
S - размер под ключ
N - вес 1000 шт. гаек, кг
