DIN 937 – шестигранная корончатая гайка со сниженной высотой резьбовой части. Такая форма позволяет использовать ее для соединений деталей в ограниченном пространстве, где нет возможности использовать крепеж стандартной высоты.
Корончатый элемент обеспечивает возможность фиксации шплинтом для защиты соединения от самопроизвольного раскручивания. Изделие рассчитано на частое завинчивание и отвинчивание, при котором резьба испытывает сильную нагрузку. Использование такого крепежа повышает надежность и долговечность крепления.
Особенности изготовления
Гайка по стандарту DIN 937 может быть изготовлена из различных материалов. Наиболее распространённый вариант – углеродистая сталь с классом прочности 14Н, 17Н, 22Н. Если крепеж предполагается использовать в условиях высокой коррозионной активности, он снабжается цинковым покрытием. Оцинковка обеспечивает способность противостоять коррозии и продлевает срок службы изделия. Гайки также могут быть выполнены из латуни и других цветных сплавов, для их изготовления может использоваться нержавеющая сталь марок А2 и А4 – эти сплавы не подвержены воздействию коррозии.
Корончатые гайки обладают следующими стандартными характеристиками:
- Диаметр резьбы отверстия может составлять от М6 до М30.
- Максимальная высота изделия может составлять от 5 до 24 мм с учетом коронки.
- Размер изделия под ключ может составлять от 10 до 46 мм.
- Для крепления гайки могут использоваться шплинты размером от 1,6х14 до 6,3х50.

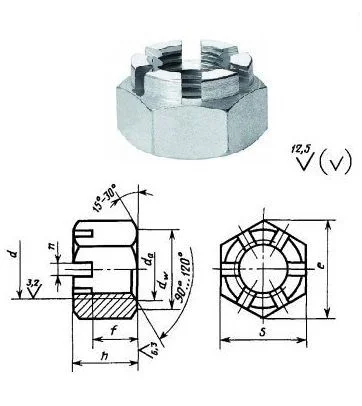

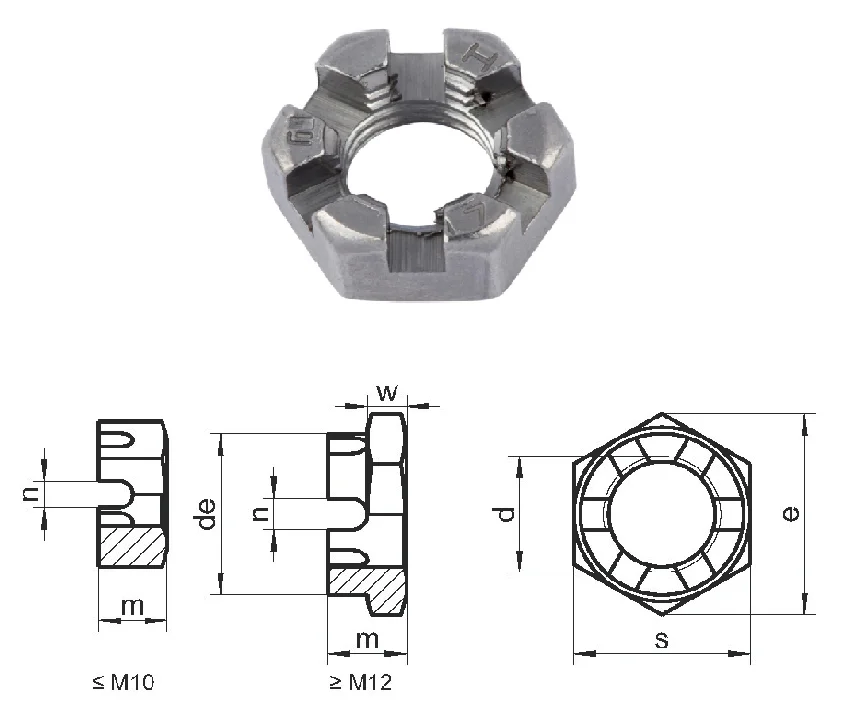

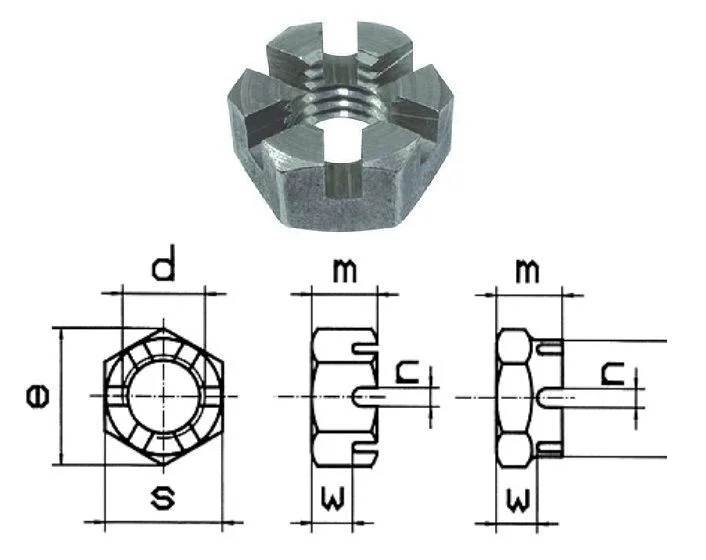

Ближайшие аналоги крепежа изготавливаются в соответствии со стандартами ГОСТ 5932, 5919, ISO 7038. Они могут иметь некоторые несоответствия в размерах – воспользуйтесь помощью консультантов при выборе.
Возможности использования
Корончатые гайки со сниженной высотой применяются для создания компактных резьбовых соединений, устойчивых к раскручиванию. Они могут использоваться в различных направлениях машиностроения, в том числе в станкостроении, приборостроении и не только. Прочность крепежа и защищенность от коррозии гарантирует ему длительное использование.
Приобрести корончатые гайки от лучших производителей России и зарубежья предлагает компания «Трайв-Комплект». Оформите заказ недорого и получите качественную продукцию по доступной стоимости: возможны постоянные поставки с предоставлением значительных скидок.
Размеры корончатых низких гаек DIN 937 в мм:
| d | de мин. | n мин. | m мин. | s |
|---|---|---|---|---|
| M6 | - | 2 | 5.7 | 10 |
| M8 | - | 2.5 | 7.64 | 13 |
| M10 | - | 2.8 | 8.64 | 17 |
| M12 | 17 | 3.5 | 8.64 | 19 |
| M14 | 19 | 3.5 | 10.57 | 22 |
| M16 | 22 | 4.5 | 11.57 | 24 |
| М18 | 25 | 4.5 | 12.3 | 27 |
| М20 | 28 | 4.5 | 12.3 | 30 |
| М24 | 34 | 5.5 | 14.3 | 36 |
| М27 | 38 | 5.5 | 16.3 | 41 |
| M30 | 42 | 7 | 17.3 | 46 |
| d | de | m | n | s | w | sp |
| M6 | - | 6 | 2 | 10 | 3.5 | 1.6х14 |
| M8 | - | 8 | 2.5 | 13 | 4.5 | 2х16 |
| M10 | - | 9 | 2.8 | 17 | 5 | 2.5х20 |
| M12 | 17 | 10 | 3.5 | 19 | 6 | 3.2х22 |
| M14 | 19 | 11 | 3.5 | 22 | 7 | 3.2х25 |
| M16 | 22 | 12 | 4.5 | 24 | 7 | 4х28 |
| М18 | 25 | 13 | 4.5 | 27 | 8 | 4х32 |
| М20 | 28 | 13 | 4.5 | 30 | 8 | 4х36 |
| М22 | 30 | 15 | 5.5 | 32 | 9 | 5х36 |
| М24 | 34 | 15 | 5.5 | 36 | 9 | 5х40 |
| М27 | 38 | 17 | 5.5 | 41 | 11 | 5х45 |
| M30 | 42 | 18 | 7 | 46 | 11 | 6.3х50 |
| М33 | 46 | 20 | 7 | 50 | 13 | 6.3х56 |
| М36 | 50 | 20 | 7 | 55 | 13 | 6.3х63 |
| М39 | 55 | 22 | 7 | 60 | 13 | 6.3х71 |
| М42 | 58 | 23 | 9 | 65 | 14 | 8х71 |
| М48 | 65 | 25 | 9 | 75 | 16 | 8х80 |
| М52 | 70 | 27 | 9 | 80 | 18 | 8х90 |
