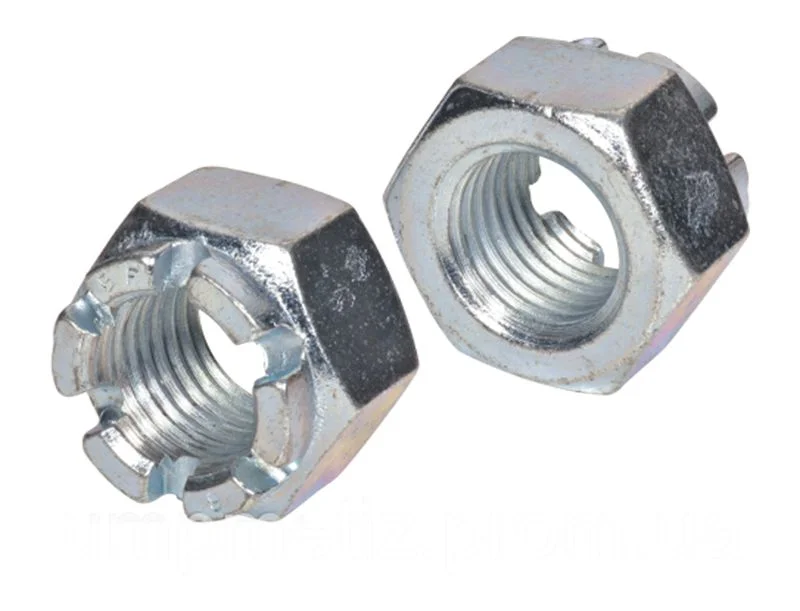

Немецкий стандарт DIN 935 устанавливает требования к шестигранным гайкам корончатого типа. Такие гайки отличаются от обычного шестигранного крепежа наличием дополнительного корончатого элемента: это выступы с прорезями, предназначенные для установки шплинта.
Крепеж надежно фиксируется, что предотвращает самопроизвольное раскручивание болтового соединения под воздействием вибрации или динамических нагрузок. Гайка обеспечивает наиболее надежную фиксацию деталей узлов и агрегатов, это обеспечило ей постоянный спрос в различных отраслях машиностроения.
Материалы изготовления и особенности
Корончатые прорезные гайки с прорезями под шплинт могут изготавливаться в соответствии с классами точности А, В и С в зависимости от размеров. Для их изготовления применяется углеродистая сталь с классом прочности 6,8 или 10 – прочная сталь выдерживает высокие механические нагрузки. Металл дополнительно покрывается защитным слоем цинка, он наносится горячим или гальваническим способом. Оцинковка значительно повышает устойчивость к коррозии и увеличивает срок эксплуатации крепежа.
Гайки также могут быть изготовлены из нержавеющей стали А1-А5: содержание в этих сплавах легирующих элементов обеспечивает им неподверженность коррозии. Изделия могут быть выполнены из латуни: сплав цветных металлов выдерживает длительный контакт с агрессивной средой.
Технические характеристики метизов
Корончатые гайки выпускаются в широком размерном диапазоне. В соответствии со стандартом, они изготавливаются со следующими характеристиками:
- Диаметр отверстия в корончатых гайках составляет от М4 до М80.
- Общая высота изделия вместе с корончатой частью может составлять от 5 до 79 мм.
- Размер изделия под ключ составит от 7 до 114 мм.
- Максимальное расстояние от опорной поверхности до начала прорезей может составлять от 3,2 до 64 мм.

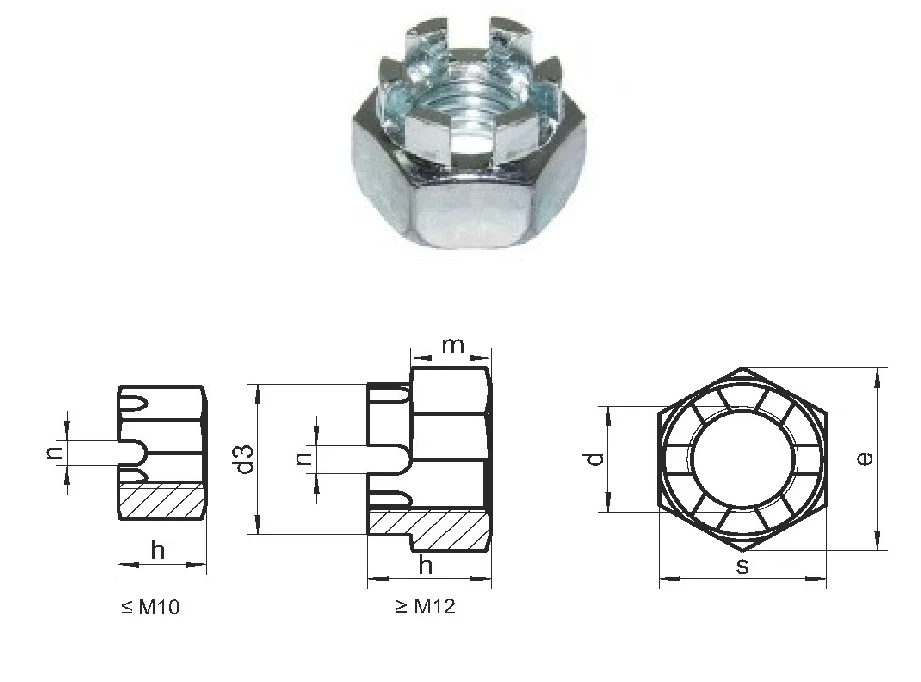

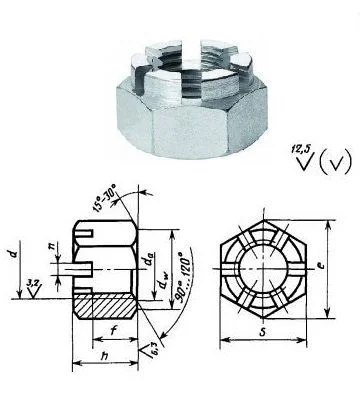

Аналоги таких крепежных изделий изготавливаются в соответствии с российским стандартом ГОСТ 5918-73 и ГОСТ 5932-73 – они распространяются на изделия, выпускаемые с классом точности В и А. Аналоги могут иметь незначительные отличия по размерам, поэтому воспользуйтесь профессиональными консультациями при выборе.
Возможности использования
Метизы данного типа широко применяются в различных машиностроительных отраслях. Корончатые гайки востребованы при сборке автомобилей, двигателей, спецтехники, станков, приборов, промышленного оборудования и не только. Они используются там, где необходимо надежно зафиксировать болтовое или винтовое соединение и не допустить его самопроизвольного ослабления. Гайки подходят для использования в широком спектре деталей, узлов и агрегатов, они могут применяться в различных механизмах. Использование оцинкованного и нержавеющего крепежа обеспечивает длительную безотказную работу устройства.
Компания «Трайв-Комплект» предлагает заказать качественную крепежную продукцию от лучших производителей России и зарубежья. Предоставляются подробные консультации по выбору: специалист поможет подобрать подходящие размеры или найти аналоги по другим стандартам.
Наша организация ведет оптовые продажи партиями любого объема. Предлагается заказать крепеж высокого качества с отправкой по всей территории России, гарантируется быстрая отгрузка заказанной партии. Свяжитесь с нашими консультантами по телефону, чтобы получить всю необходимую информацию и сделать заказ на любую партию продукции.
Таблица размеров
| d | s | n |
|---|---|---|
| M8 | 13 | 9.14 |
| M10 | 17 | 11.6 |
| M12 | 19 | 15.0 |
| M16 | 24 | 18.5 |
| M20 | 30 | 21.5 |
| M24 | 34 | 26.5 |

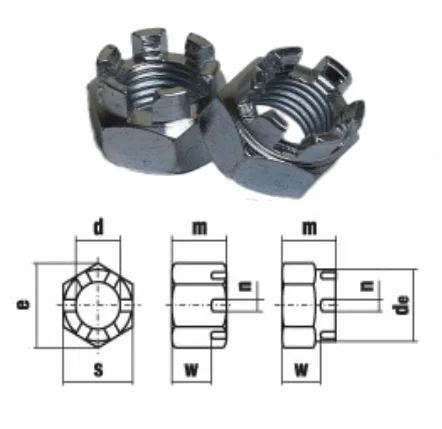

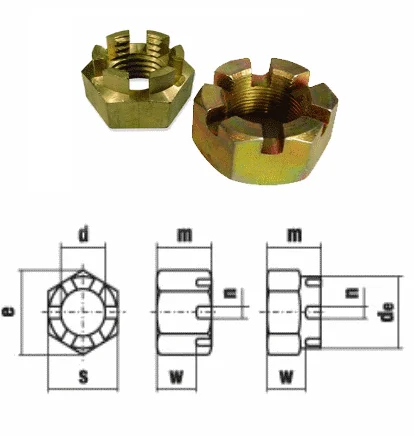

Размеры корончатых гаек DIN 935-1 в мм
| d | de | m | n |
s ISO/DIN |
w | sp |
|---|---|---|---|---|---|---|
| М4 | - | 5 | 1.2 | 7 | 3.2 | 1х10 |
| М5 | - | 6 | 1.4 | 8 | 4 | 1.2х12 |
| M6 | - | 7.5 | 2 | 10 | 5 | 1.6х14 |
| M8 | - | 9.5 | 2.5 | 13 | 6.5 | 2х16 |
| M10 | - | 12 | 2.8 | 16/17 | 8 | 2.5х20 |
| M12 | 16 | 15 | 3.5 | 18/19 | 10 | 3.2х22 |
| M14 | 18 | 16 | 3.5 | 21/22 | 11 | 3.2х25 |
| M16 | 22 | 19 | 4.5 | 24 | 13 | 4х28 |
| M18 | 25 | 21 | 4.5 | 27 | 15 | 4х32 |
| M20 | 28 | 22 | 4.5 | 30 | 16 | 4х36 |
| М22 | 32 | 26 | 5.5 | 34/32 | 18 | 5х36 |
| M24 | 34 | 27 | 5.5 | 36 | 19 | 5х40 |
| M27 | 38 | 30 | 5.5 | 41 | 22 | 5х45 |
| M30 | 42 | 33 | 7 | 46 | 24 | 6.3х50 |
| М33 | 46 | 35 | 7 | 50 | 26 | 6.3х56 |
| M36 | 50 | 38 | 7 | 55 | 29 | 6.3х63 |
| М39 | 55 | 40 | 7 | 60 | 31 | 6.3х71 |
| М42 | 58 | 46 | 9 | 65 | 34 | 8х71 |
| М45 | 62 | 48 | 9 | 70 | 36 | 8х80 |
| М48 | 65 | 50 | 9 | 75 | 38 | 8х80 |
| М52 | 70 | 54 | 9 | 80 | 42 | 8х90 |
| М56 | 75 | 57 | 9 | 85 | 45 | 8х100 |
| М60 | 80 | 63 | 11 | 90 | 48 | 10х100 |
| М64 | 85 | 66 | 11 | 95 | 51 | 10х100 |
| М68 | 90 | 69 | 11 | 100 | 54 | 10х112 |
| М72 | 95 | 73 | 11 | 105 | 58 | 10х112 |
| М76 | 100 | 76 | 11 | 110 | 61 | 10х125 |
| М80 | 105 | 79 | 11 | 115 | 64 | 10х140 |
Обозначения:
d - номинальный диаметр резьбы
de - диаметр коронки, макс.
m - высота гайки
n - ширина прорези, мин.
s - размер гайки под ключ
w - расстояние от опорной поверхности до основания прорези, макс.
sp - размер шплинта
