Стандарт DIN 6926 распространяется на изготовление самоконтрящихся шестигранных гаек с фланцем. Это крепежные изделия, предназначенные для защиты соединена от самопроизвольного раскручивания и от повреждения материала. Фланец увеличивает площадь поверхности давления на материал, для защиты от ослабления соединения гайка снабжается стопорным нейлоновым вкладышем. Нижняя сторона фланца снабжена насечками: они прочно фиксируются в материале и не допускают обратного прокручивания гайки под действием вибрационных нагрузок.
Изделие изготавливается из высокопрочной стали: класс прочности может составлять 8, 10 или 12. Для противодействия коррозии металл снабжается цинковым, никелевым или хромовым покрытием, нанесенным гальваническим способом. Гайки такого типа могут использоваться без дополнительных шайб и других приспособлений, это снижает стоимость сборки соединений. Аналоги изготавливаются по международным стандартам ISO 7043, ISO 12125.
Нейлоновая вставка используется при монтаже узлов и деталей, которые работают при сильной вибрационной нагрузке. Именно нейлон гасит эти системные механические воздействия на крепеж узла, не передавая эти усилия на гайку.
Для изготовления 6926-ой фланцевой гайки производители продукции используют углеродистые стали 8 и 10 класса прочности. Для придания дополнительных качеств метизам, материал подвергают дополнительной обработке, то есть уже после изготовления гайки покрывают тонким слоем цинка. В таком состоянии гайке не страшна коррозия, она может работать в слабокислотной среде и так далее. Изготавливают гайку на специальных станках с повышенной точностью обработки.
Надежную гайку обычно используют при монтаже важных узлов и деталей, при соединении конструкционных элементов в сублимации со шпильками, болтами, анкерами и другими элементами. Гайки имеют метрические резьбы.
Купить DIN 6926
Наша компания приглашает юридические лица, индивидуальных предпринимателей к деловому сотрудничеству. Покупая у нас отличного качества метизы, мы вместе развиваем взаимовыгодный бизнес. На накопительном складе предприятия тысячи наименований, которые можно купить по ценам, ниже рыночных значений. Все крепежные металлические изделия прошли сертификацию и готовы к применению.
Метизы продаются оптовыми партиями и по желанию клиентов доставка в регионы возможна транспортом нашего предприятия. При помощи логистики проложены оптимальные маршруты следования практически во все регионы страны.

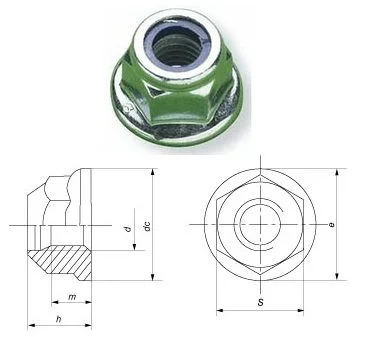

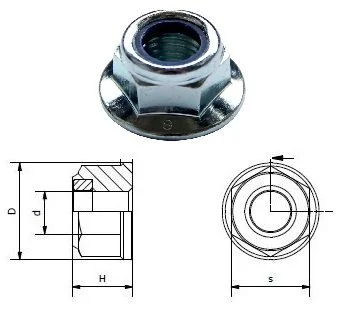

Стандарт DIN 6926 соответствует ISO 7043, ISO 12125.

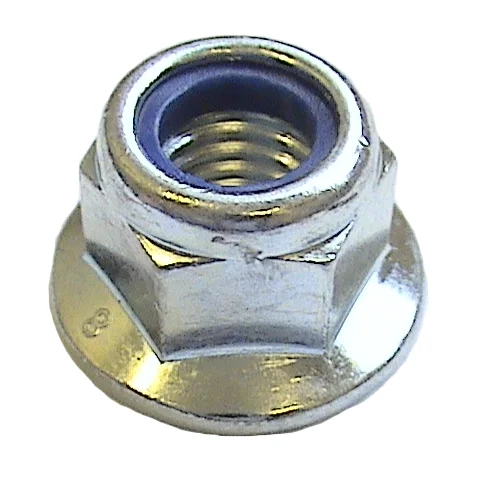

Описание: DIN 6926 Гайка шестигранная самоконтрящаяся с фланцем и контрящим пластиковым вкладышем.
Материалы:
- Сталь 8, 10, 12
- Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование.

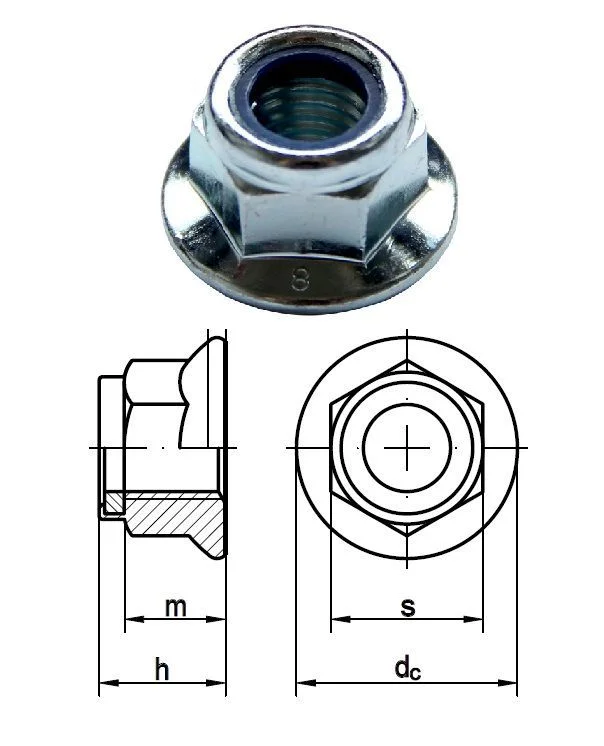

Размеры шестигранных самоконтрящихся гаек с фланцем DIN 6926 в мм:
| d1 | d2 max | h max | m | s |
|---|---|---|---|---|
| M5 | 11.8 | 7.1 | 4.7 | 8 |
| M6 | 14.2 | 9.1 | 5.7 | 10 |
| M8 | 17.9 | 11.1 | 7.6 | 13 |
| M10 | 21.8 | 13.5 | 9.6 | 15 |
| M12 | 26 | 16.1 | 11.6 | 18 |
| M16 | 34.5 | 20.3 | 15.6 | 2 |
Размеры самоконтрящихся гаек с фланцем DIN 6926 в мм
| d1 | c | d2 | h | m | s |
|---|---|---|---|---|---|
| M5 | 1 | 11.8 | 7.1 | 4.7 | 8 |
| M6 | 1.1 | 14.2 | 9.1 | 5.7 | 10 |
| M8 | 1.2 | 17.9 | 11.1 | 7.6 | 13 |
| M10 | 1.5 | 21.8 | 13.5 | 9.6 | 16 |
| M12 | 1.8 | 26 | 16.1 | 11.6 | 18 |
| M16 | 2.4 | 34.5 | 20.3 | 15.3 | 24 |
Обозначения:
d1 - номинальный диаметр резьбы
c - толщина фланца, мин.
d2 - диаметр фланца
h - высота гайки, макс.
m - высота резьбовой части, мин.
s - размер гайки под ключ
